I korthet:
- utformad för montering på en pelare av betong
- perfekt för Skywatcher EQ6, EQ6-R, AZ-EQ6 och EQ8 (och liknande)
- 100 % tillverkad i Europa
Fäst montering på en pelare av betong
Den optimala lösningen för observatorier: stabil, enkel att montera och variabel. Denna version av betongpelaradaptern är lämplig för Skywatcher EQ6, EQ6-R, AZ-EQ6 och EQ8 samt för alla USA-monteringar med identiska anslutningar, t.ex. Orion Atlas och med en liten anpassning även för Takahashi EM-11 och EM-200 monteringar. Alla hål och gängor är förborrade.
Konstruktion

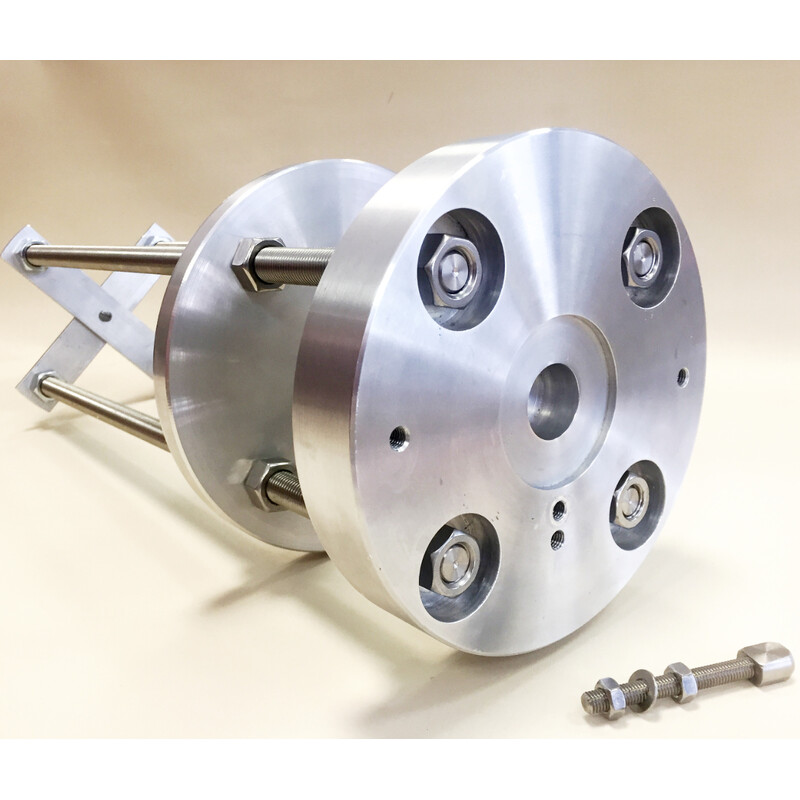

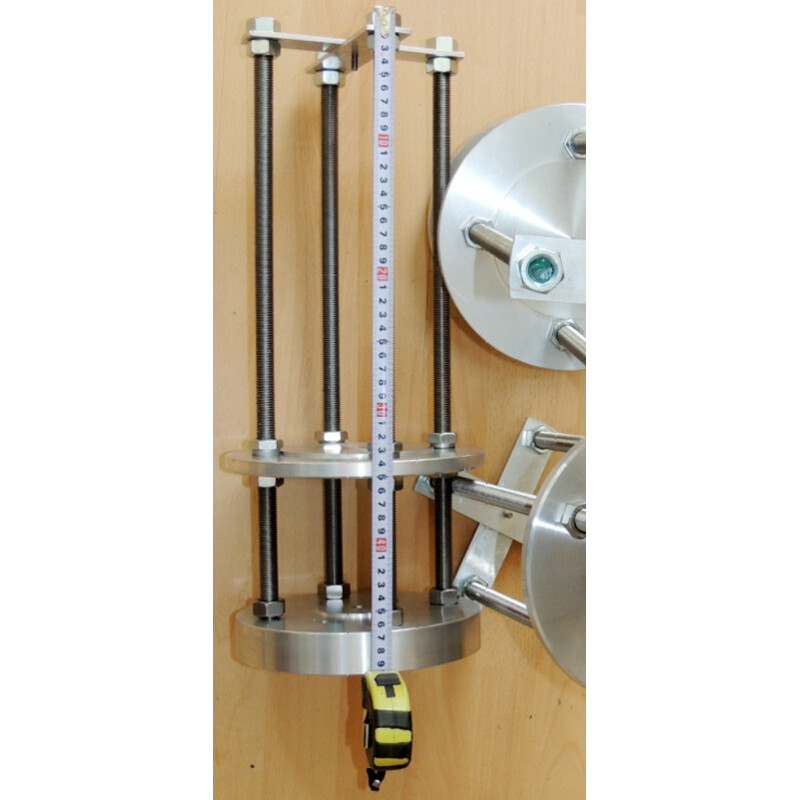

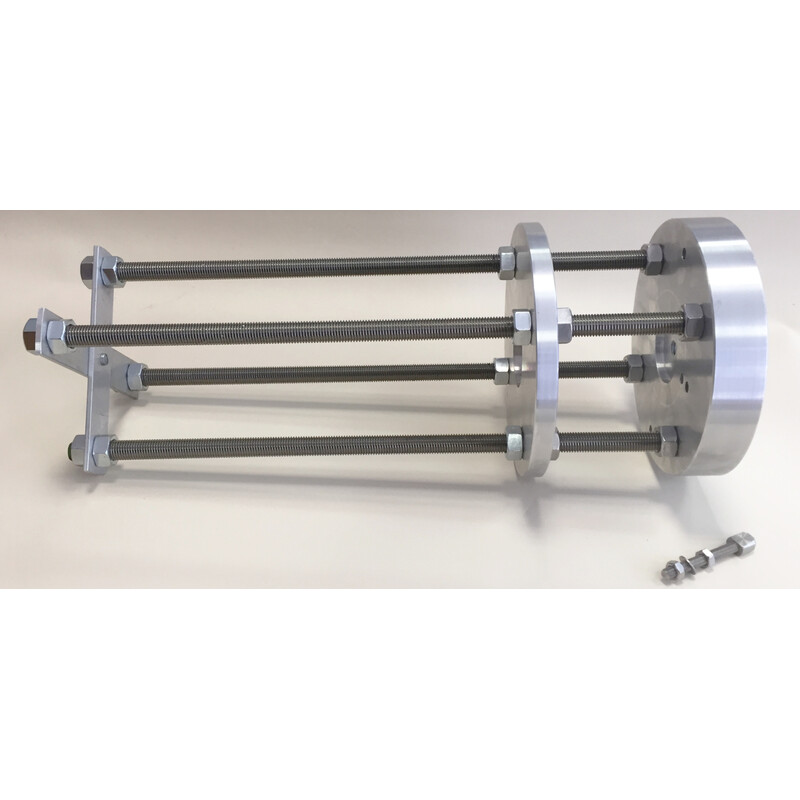

Adaptern för betongpelare består av tre nivåer, som är anslutna med 4 starka M16 gängstänger:
Den lägsta så kallade stabiliseringsnivån består av två korsade profiler av aluminium, som är helt nedsänkta i betongen. De håller eller stabiliserar de 4 gängade stängerna, på samma sätt som metallstrukturen i armerad betong.
Den mittersta så kallade däcknivån är en 10 mm tjock solid metallplatta med en diameter på 20 cm. Denna platta är redan synlig och täcker pelaren ovanifrån. De gängade stängerna skruvas fast med muttrar både uppifrån och nerifrån. Efter ingjutning i betong är endast de övre muttrarna åtkomliga.
Stödnivån är specifik för monteringen, det är här monteringen är fäst. Det krävs bara tillräckligt med utrymme mellan däcknivån och stödnivån så att monteringen kan fästas eller tas bort underifrån (för hand eller med verktyg). Alla kan ställa in detta avstånd innan adaptern sänks ned i betongen, tack vare den genomgående gängan på gängstängerna.
Den norra spetsen
Många astroentusiaster ställdes inför problemet att EQ6:orna från olika tillverkningsår också har en nordspik av olika längd. För att undvika tråkiga sågningar eller förlängningar designade Lacerta om Nord-spiken 2017. Den typiska Nord-Dorn-profilen, som pressas på från höger och vänster med horisontella justerskruvar, sitter på en lång M8 gängad stång och kan därför justeras individuellt i höjdled.

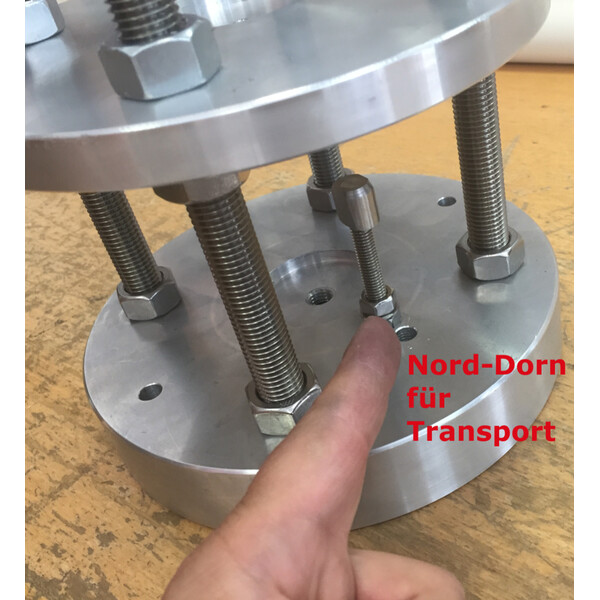

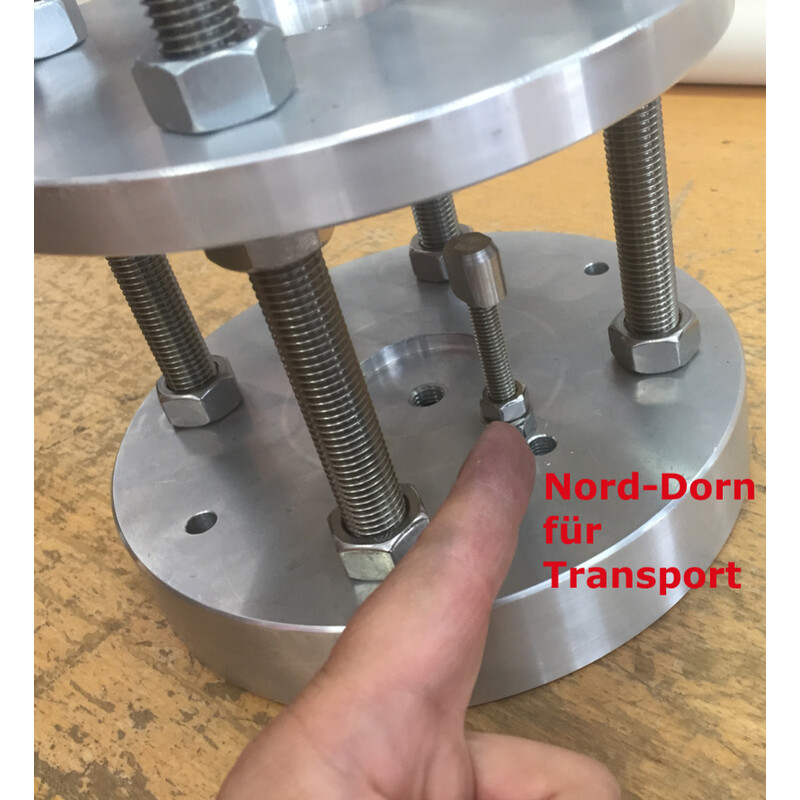

För att Nord-Dorn ska kunna transporteras utan skador är dornen monterad upp och ner och vänd nedåt.
Montering
För denna betongpelaradapter krävs ett lämpligt formrör (ingår ej i leveransen) som ger formen på den framtida pelaren. Den norra dornen (södra dornen på vissa monteringar) skruvas INVERTERAT i en fri gänga för transport; häll inte betong över den utan skruva loss den och skruva in den i det avsedda hålet. Spikens höjd kan justeras med hjälp av de två skruvmuttrarna (lås). Det är lämpligt att prova EQ6 eller EQ8 på topplattan innan du gjuter betong (i klartext, skruva fast den och ta sedan bort den igen - då kan du också se hur mycket utrymme som krävs för att handen ska kunna dra åt den centrala fästskruven). Detta test kan också utföras strax före gjutningen. Av stabilitetsskäl bör plattformen ha ett stort avstånd till betongen (avstånd: däcknivå till stödnivå). Mittplattan kan höjas och sänkas med hjälp av de 4 skruvmuttrarna. Helst ska centrumplattan "flyta" på den fortfarande flytande betongen och avståndet mellan centrum och den övre plattformen ska vara tillräckligt stort för att ge plats för en hand eller ett skruvverktyg.
För att säkerställa stabiliteten hos hela pelaren krävs ett lämpligt fundament som gjuts av betong. I det färdiga fundamentet ska armeringen sticka ut från fundamentet vid den punkt där pelaren senare ska fästas för att säkerställa en stabil övergång mellan pelaren och fundamentet.
Placera formröret på fundamentet och stöd det i sidled så att det förblir horisontellt under den efterföljande gjutningen (och kontrollera eventuellt kompassriktningen med monteringen på plats).
Vi rekommenderar också att du förstärker formröret med en armering (helst med armeringen utstickande från bottenplattan om denna är tillräckligt lång).
Häll betong i formröret uppifrån tills det är fullt till brädden.
Tryck nu in betongpelaradaptern med de korsade profilerna först i betongen tills däcknivån är i jämnhöjd med formröret. Kontrollera här att spiken pekar i rätt riktning (OBS: på den nya EQ8-R är spiken riktad mot söder)
Efter härdning (kan ta flera dagar beroende på produktion och temperatur) kan pelarstödet tas bort. Därefter kan även formröret tas bort.
Monteringen kan skruvas på plats.
Förutom de ursprungliga formrören av papp kan även PVC- eller metallrör användas.
OBSERVERA: den nord/sydliga dornen ska vara vänd mot nord/syd under gjutningen av betongen för att EQ6 eller EQ8 ska kunna nivelleras korrekt.
Den centrala fästskruven är EN DEL AV MONTERINGEN, den levereras ALDRIG av oss. EQ6, EQ8, Takahashi etc.... kräver olika centrumskruvar, det är omöjligt att ha ett sortiment av M8, M10, M12, 3/8" etc... skruvar i olika längder och typer (sexkant, insexkant,...).
Enkel modifiering för Takahashi monteringar
Om du vill fästa en Takahashi EM-11 eller EM-200 montering behöver du bara borra ut den centrerade M12-gängan på betongpelaradaptern till ett hål med en diameter på 12 mm. Du kan sedan fästa monteringen här med hjälp av den ursprungliga skruv som Takahashi levererar med axelkorset.
Om du vid beställningen meddelar att du vill montera en Takahashi-fäste, förbereder vi gärna hålet åt dig.
Naturligtvis har du också möjlighet att borra ytterligare hål och gängor på stödnivån för din egen (andra) montering. Det finns tillräckligt med utrymme på den tjocka aluminiumplattan!
Tillverkad till 100 % i europa
För att stödja den lokala ekonomin importeras inte aluminiumplåtarna från Fjärran Östern, utan köps in från den nederösterreichska aluminiumtillverkaren "BLECHA" och förkapas där. Den vidare bearbetningen utförs av KITECH, ett enmansföretag som har underhållit det historiska teleskopet på Budapests observatorier i mer än 20 år. Betongpelaradaptrarna monteras sedan på Lacertas filial i Deutschkreutz, Burgenland. Till och med förpackningen kommer från EU - från ett icke-vinstdrivande företag som bara anställer personer med funktionsnedsättning.
