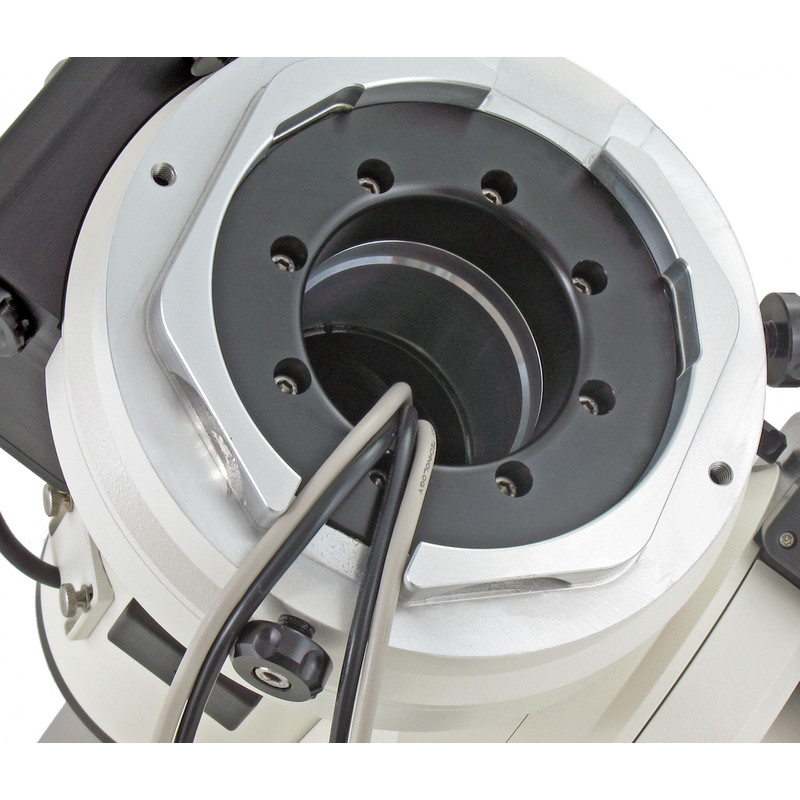

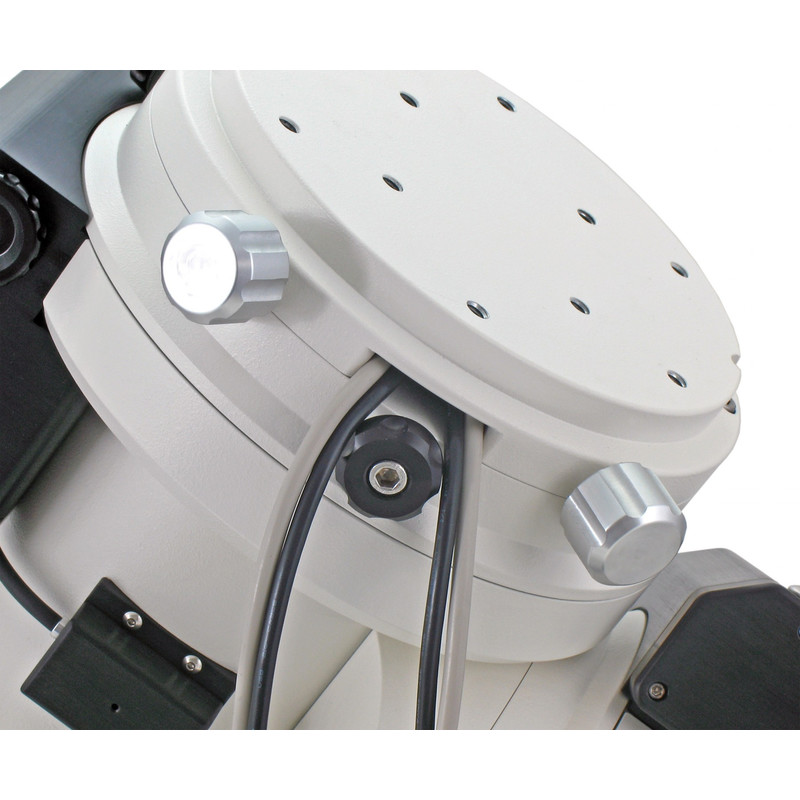

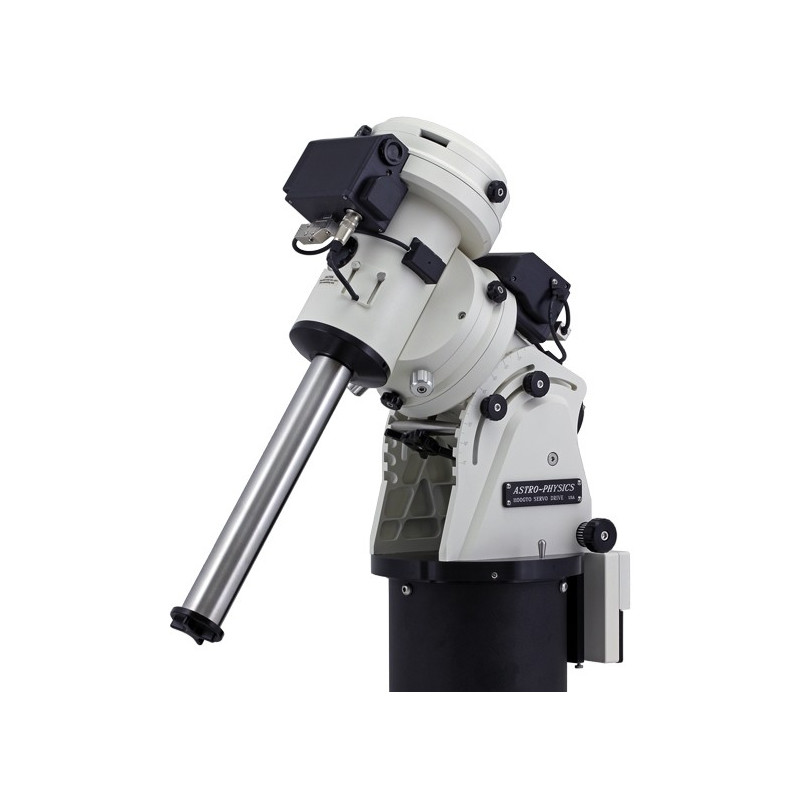

Montering med GTO-CP4 kontrollbox, nya autokompenserade motorväxellådor och central kabeldragning genom polaxeln
Astro Physics har radikalt omarbetat och konstruerat om drivtekniken i monteringarna. Alla Astro Physics-monteringar har nu så kallade autokompenserade motorväxellådor, både på RA- och DE-axeln. Dessa erbjuder stora fördelar för både astrofotografering och visuell observation.
Hela enheten, bestående av servomotor och drivskruv, pressas in i snäckhjulet med fjäderkraft. Detta säkerställer alltid optimal ingrepp i alla teleskoplägen och även vid alla driftstemperaturer och de därmed resulterande avståndsförändringarna mellan skruv och snäckhjul. Den för ovana användare ofta svåra justeringen mellan skruv och snäckhjul med drag- och tryckskruvar är därmed inte längre nödvändig.
Även backlash-problem (återgångsspel) hör i stort sett till det förflutna. Vid justering med drag-/tryckskruvar var det alltid svårt att hitta den optimala inställningen. Om avståndet mellan snäcka och snäckhjul är för stort är backningsspelet alldeles för stort, om avståndet är för litet riskerar drivningen att blockeras, t.ex. vid temperaturvariationer. Tack vare den nya konstruktionen är snäcka och snäckhjul alltid i optimal ingrepp.
För att förhindra skador på drivningarna under transport kan hela motor-/skruvblocket kopplas ur helt med en liten spak och kopplas in igen lika enkelt efter transporten.
Även efter många år – och även vid mycket intensiv användning – pressar drivskruven sig alltid optimalt in i snäckhjulet vid materialförslitning. Dessutom används nya stållegeringar med extremt låg slitage för tillverkningen av skruvarna – vilket inte är oviktigt för automatiserade observationer, där teleskopet ofta svängs fram och tillbaka med höga hastigheter i GoTo-läge.
Rundgångsfel (PE – Periodic error) för VARJE drivskruv mäts med programvaran PemPro innan leverans av monteringarna och den resulterande kompensationen sparas i CPC-kontrollboxen, så att PEC-funktionen (Periodic error compensation) omedelbart är tillgänglig för dig som observatör. 90 % av rundgångsfelet kompenseras därmed – vilket inte är oviktigt för fotografiska observationer med kortare exponeringstider UTAN guidning.
I leveransen av GTO-1100-monteringen ingår:

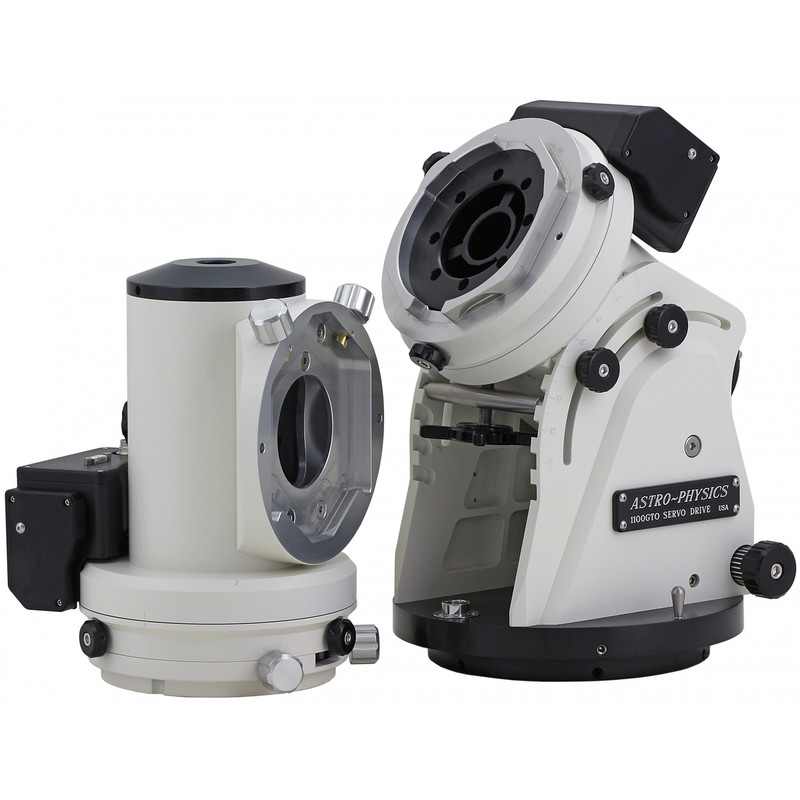

- Polblock med RA/DE-axelkors
- GTO-servomotorer Kontrollbox
- Kontrollbox-adapter
- Motviktstång i rostfritt stål, längd 356 mm och diameter 47,6 mm med säkerhetsskruv
- RA/DE Y-kabel för anslutning av GTO-kontrollboxen till drivmotorerna
- Nätkabelsats för GTOCP4, inkl. 1,8 m kabel med PowerPole-kontakt, 45 cm kabel med cigarettändarkontakt och 45 cm kabel med ringkabelsko (nätdriftsdrift)
- 4,5 m seriell förlängningskabel
- 1/4-20 tum räfflad skruvsats
- Tum-insexnyckelsats
- CD med PEMPro v2-programvara och PulseGuide-programvara från Ray Gralak, Sirius Imaging, samt PDF-bruksanvisning för GTO-1100 och GTO Keypad
- Bruksanvisning: GTO-1100G och GTOCP4 servomotordrivsystem
