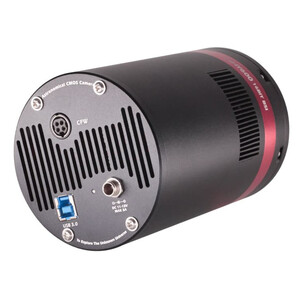

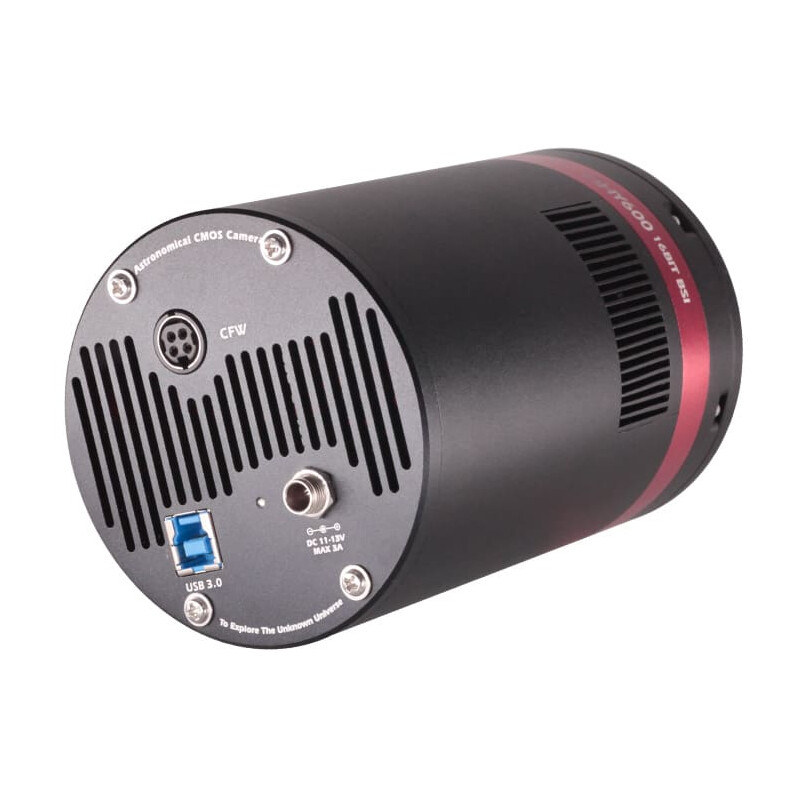

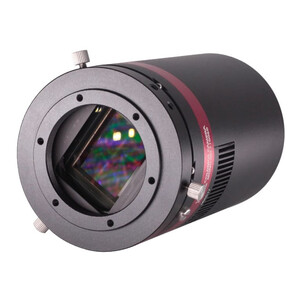

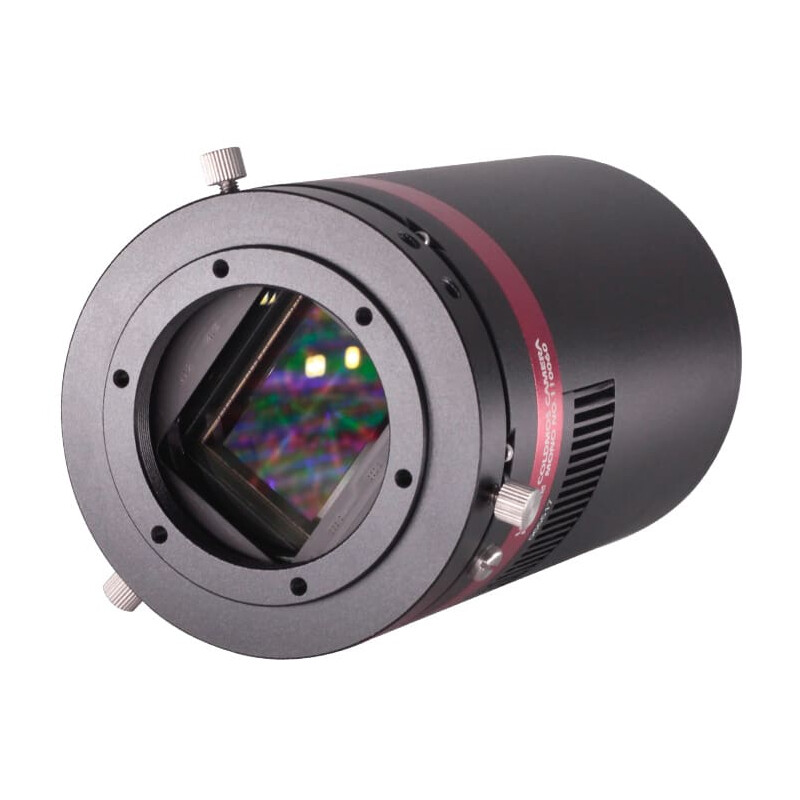

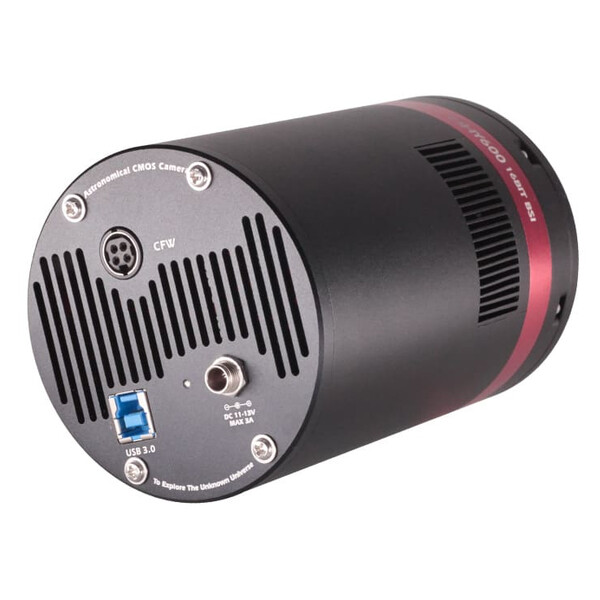

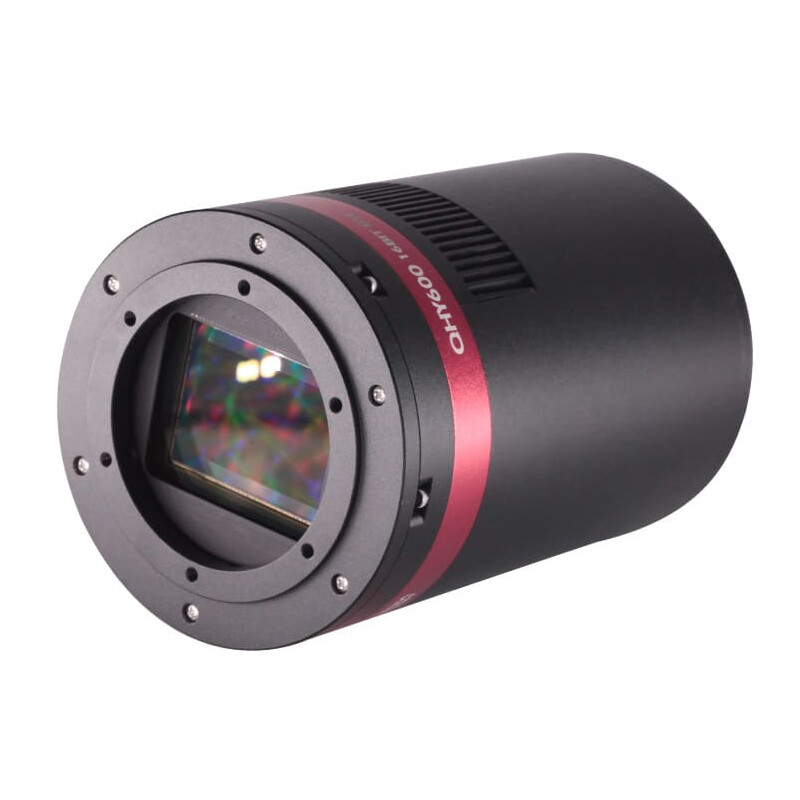

QHY600PH är en bakbelyst, kyld CMOS-kamera med 60 megapixlar och äkta 16-bitars A/D-omvandling. Den fullformatiga sensorn med 35 millimeter diagonalt och 3,76 μm stora kvadratiska pixlar är 36 mm x 24 mm stor.
QHY268 har extremt låg mörkström och använder Exmor BSI CMOS-teknik med elektronisk rullslutare från SONY. Dessutom använder kameran QHYCCDs patenterade teknik för att minska det termiska bruset och en 2-stegs termoelektrisk kylning för att minska mörkströmsbruset till extremt låga värden.
Frame Rate:
- Full Resolution: 4.0FPS (8-bit output) ; 2.5FPS (16-bit output)
- ROI: 7.2FPS@9600×3194, 22.5FPS@9600×1080, 28FPS@9600×768, 47FPS@9600×480, 160FPS@9600×100
BSI, bakbelyst CMOS-struktur:
En fördel med den belysta CMOS-strukturen är den ökade känsligheten. Med en klassisk sensor med belysning på framsidan måste de Photon som kommer in i sensorns ljuskänsliga skikt först passera genom metallkablarna som ligger direkt ovanför det ljuskänsliga skiktet. Ledningsstrukturen reflekterar en del av fotonerna och minskar sensorns effektivitet.
Med en sensor med belysning bakifrån kan ljuset tränga in i det ljuskänsliga skiktet bakifrån. I detta fall är ledningarna som är inbäddade i sensorn placerade under det ljuskänsliga skiktet. Därför träffar fler infallande fotoner det ljuskänsliga skiktet.

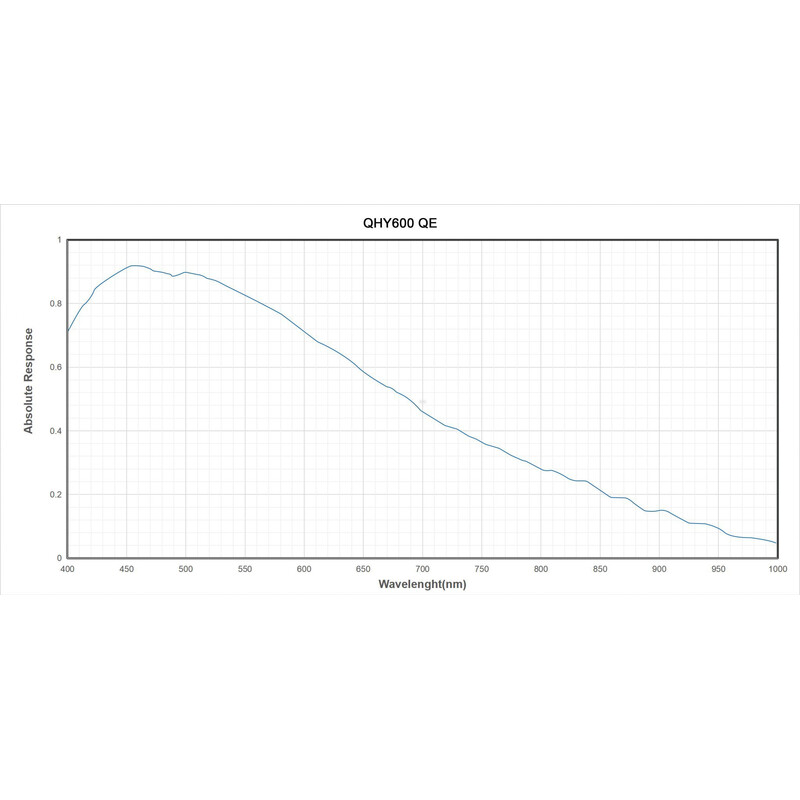

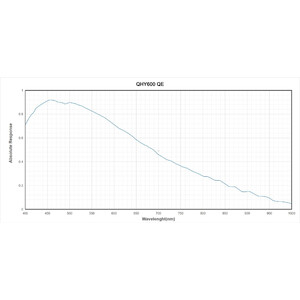

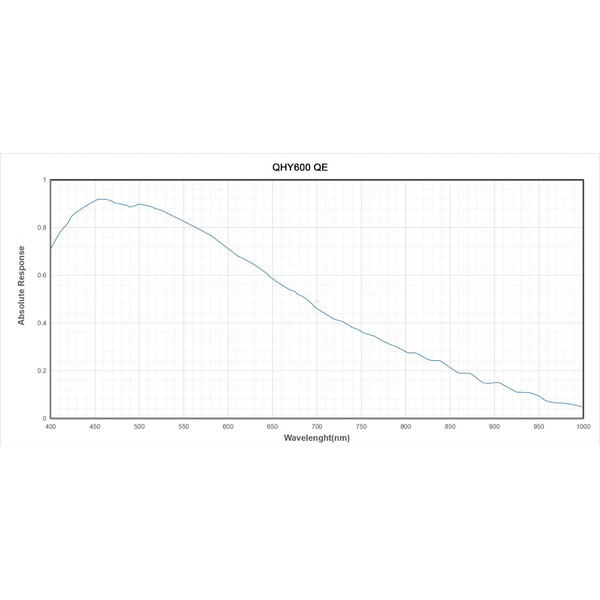

Förhållandet mellan antalet Photon och antalet genererade elektroner kallas kvanteffektivitet. Ju högre kvanteffektivitet, desto effektivare omvandlar sensorn fotoner till elektroner och desto känsligare är den.

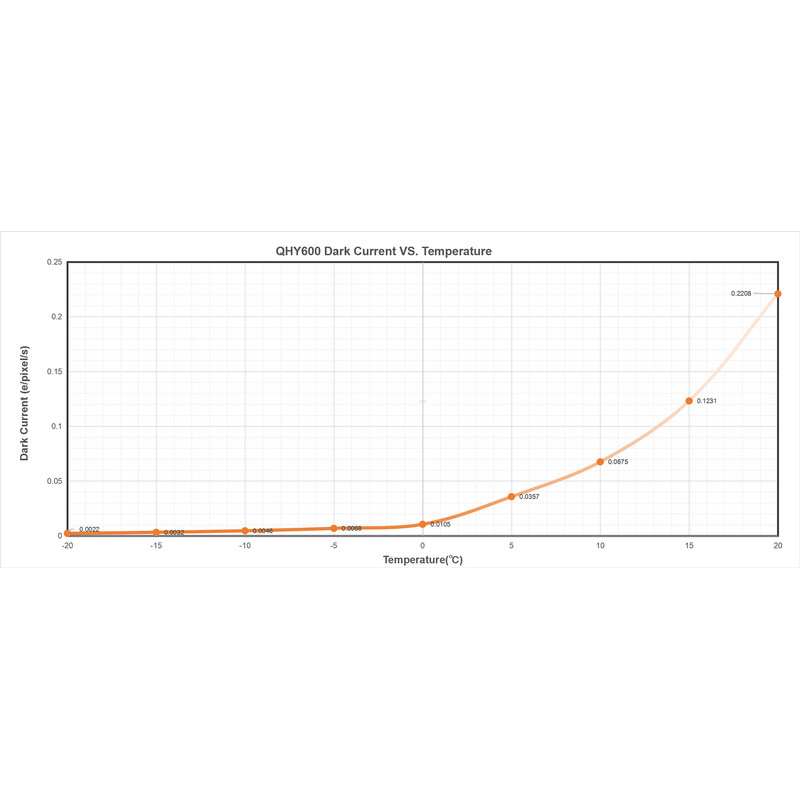

Kylning och anti-daggkontroll: Utöver den tvåstegs TE-kylningen har kameran en integrerad teknik från QHY som kontrollerar mörkströmningsbruset. Det optiska fönstret har en inbyggd daggpunktsvärmare och sensorkammaren är skyddad mot intern kondens.
Sealing Technology, försegling av kamerahuset: QHY har över 20 års erfarenhet av att designa kylda kameror och har utvecklat lösningar för tätningskontroll. Sensorn hålls torr med silikongel inuti sensorkammaren.
Mono eller färg?
Monokromatisk:
- Lämplig för avancerade tekniker (LRGB, smalbandfotografering)
- Ytterligare användningsområden (spektrometri, fotometri)
Färg:
- Bekvämt för RGB-fotografering
- Inget behov av att köpa dyra filter eller filterhjul
Båda kameratyperna kan ta fantastiska astrofotografier. Vi kan bara rekommendera att du väljer den kameratyp som bäst passar dina behov!
Vår expertkommentar:
QHY är den enda tillverkaren som använder Sony IMX-sensorer av kvalitetsklassen "industrial grade" för sina monokromatiska kamer or. Denna industristandard innebär färre pixelfel och en betydligt längre livslängd. Halvledarna är monterade på ett material som tål den termiska stress som orsakas av upprepade kylnings-/uppvärmningscykler särskilt bra.
QHY-kameror är därför ofta dyrare än kameror från andra tillverkare med samma sensor, eftersom de i allmänhet bara använder chips av konsumentkvalitet.
(Stefan Taube)
