Reflekterande spalt av andra generationen med 4 positioner för Star’Ex-spektrografer

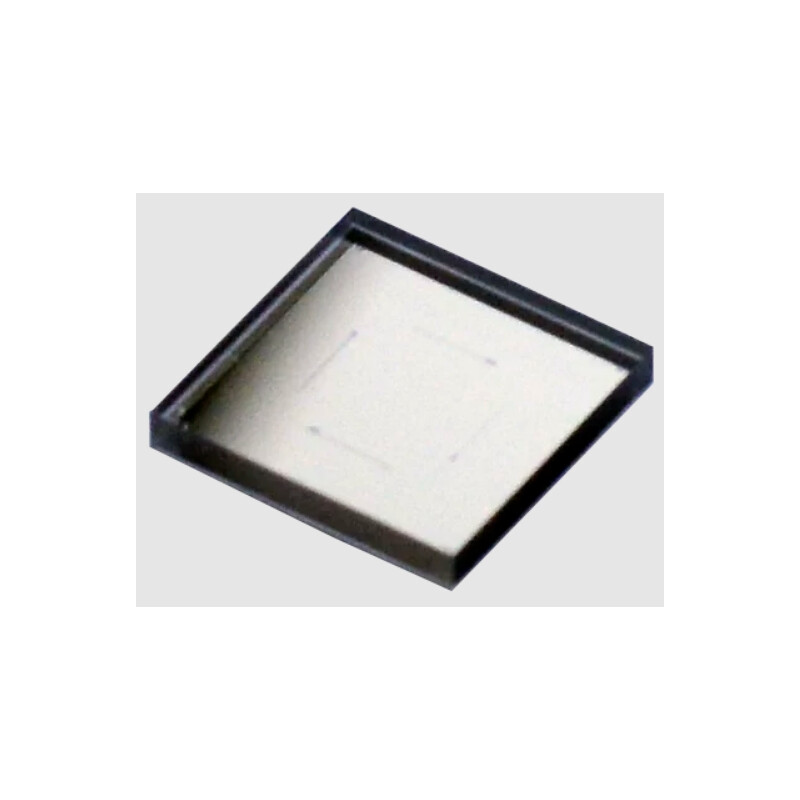

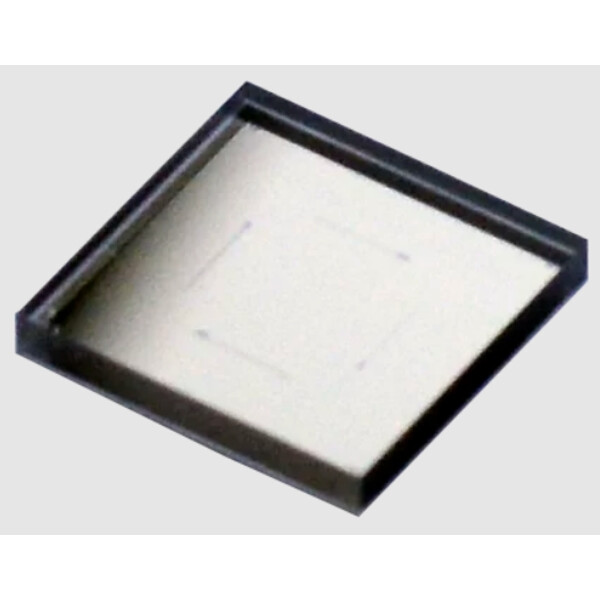

Denna spalt av "andra generationen" består av kvartsglas (syntetisk kvarts) med en storlek på 16 millimeter i kvadrat och en tjocklek på 2 millimeter. En sida är försedd med en antireflexbeläggning (för att minska spökbilder), medan den andra sidan är täckt med ett ljusgenomsläpplöst kromskikt, med undantag för de smala öppningarna som motsvarar de fyra slitsarna och som har graverats med en högprecis fotolitografisk teknik.

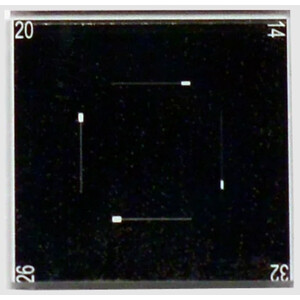

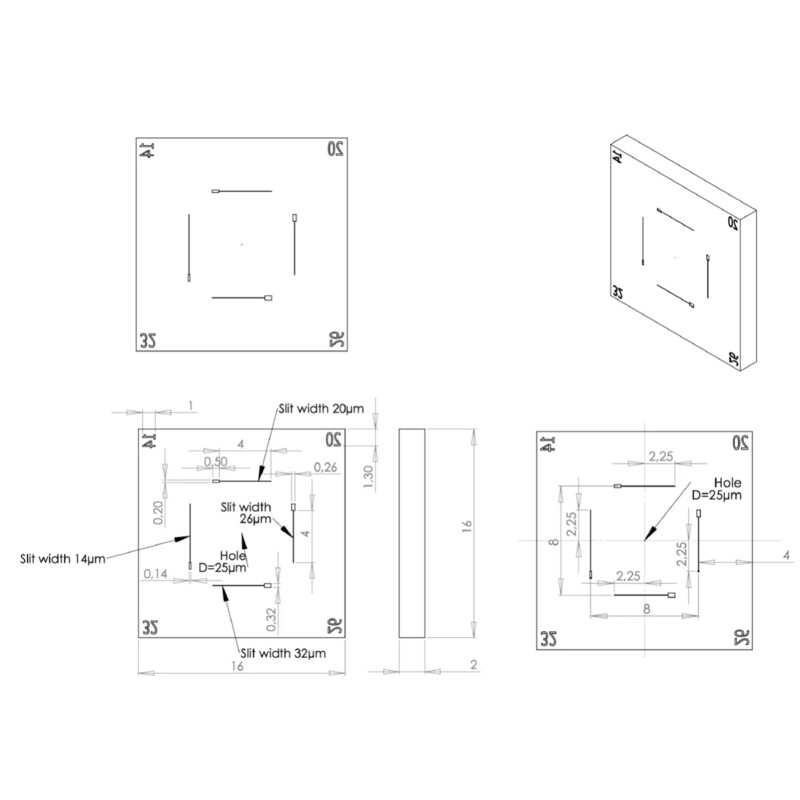

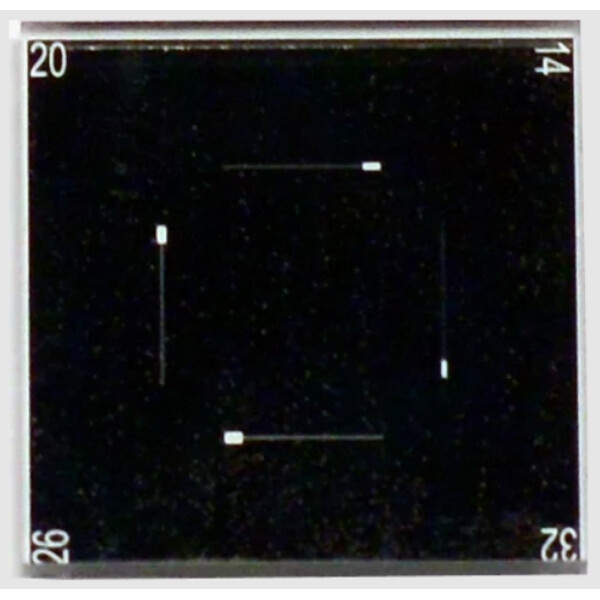

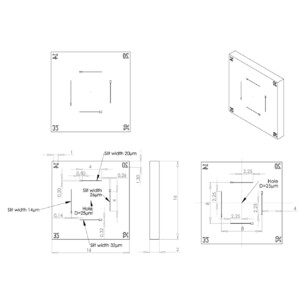

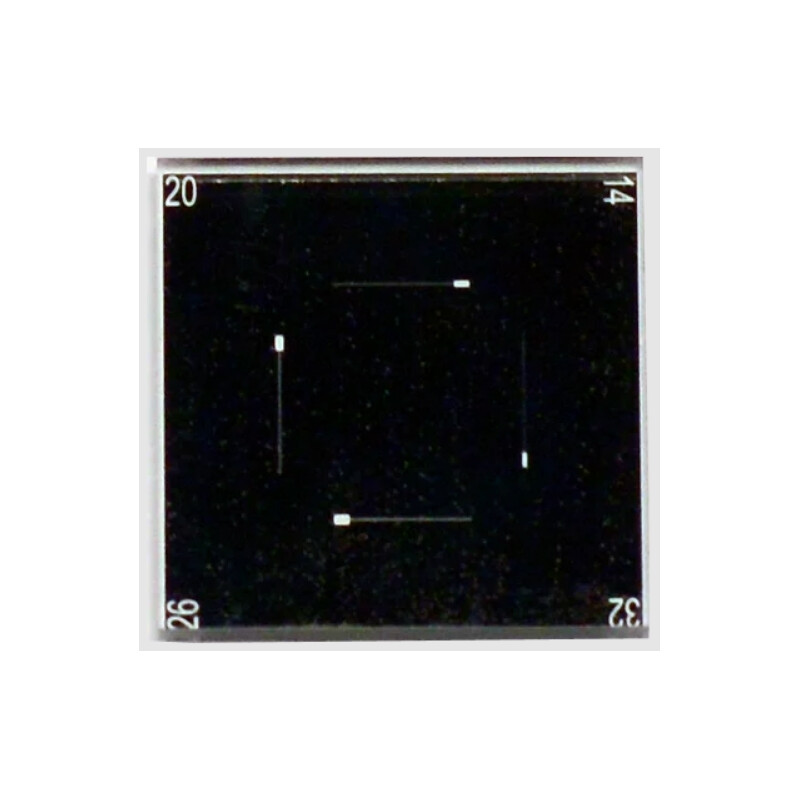

Fyra oberoende spalter är anordnade i en kvadrat med bredder på 14, 20, 26 och 32 µm. I mitten finns ett hål med en diameter på 25 µm. Spalterna bredder anges i hörnen av substratet. Den 14 mikrometer breda slitsen är till exempel idealisk för spektrografi med ett litet teleskop. Däremot är den 32 mikrometer breda slitsen bättre lämpad för spektrografi med låg upplösning och ett teleskop med en diameter på 300 mm. Änden av varje slits är breddad med en faktor 10 över en längd av 0,5 mm. Denna förlängning har två funktioner: (1) Tillhandahålla mer information om instrumentets driftsförhållanden (graden av atmosfärisk turbulens, instrumentets prestanda, kvaliteten på inställningarna, utvärdering av instrumentets reaktion). (2) möjliggöra insamling av spektrofotometriska data för att underlätta kalibrering av spektra i absoluta flödesvärden. Varje spalt är 4 mm lång, så att de kan registrera spektrum från objekt med stora vinkelytor, såsom nebulosor eller kometer.
Det 25 µm stora centrala hålet är visserligen diskret, men utgör en betydande innovation. Detta hål gör det möjligt att ställa upp spektrografen säkert och enkelt på ett bord utan att ett teleskop eller en stjärnhimmel behövs: hålet fungerar som en konstgjord stjärna.
