Kortfattat:
- Astrograf med kvartsglasoptik
- Modifierad enligt Dall-Kirkham med fullt korrigerat bildfält
- Förberedd för Delta T-värmare (Hedrick fokuserare och EFA-kit säljs separat)
Den optiska CDK-konstruktionen
PlaneWave CDK-layouten är en optisk design baserad på den klassiska Cassegrain efter Dall-Kirkham.
Den har utvecklats för att ta hänsyn till de allt större chipsen i digital- och CCD-kameror. I många andra spegeloptiker ser man snabbt axiella avbildningsfel som koma och/eller astigmatism; dessutom uppstår i många system en bildfältkrökning som gör att avbildningarna av stjärnorna blir allt mer oskärpa ju längre bort de är från den optiska axeln.
Bildfältet är fritt från koma och astigmatism. Dessutom är bildfältet helt plant över hela diametern, så att stjärnorna i fokusplanet avbildas lika skarpt över hela fältet.
CDK-konstruktionen erbjuder en perfekt lösning på ovan nämnda problem med bästa pris-prestanda-förhållande och rimliga leveranstider.
Den består av:
- en elliptiskt krökt primärspegel
- en sfärisk sekundärspegel
- och en 2-linsig fältkorrigerare
Alla tre optiska element är perfekt anpassade till varandra för att uppnå den otroliga avbildningen. Avbildningens kvalitet beror i stort sett bara på siktförhållandena på installationsplatsen.
Det kvartsglas (smält kiseldioxid) som används är ett syntetiskt amorft kvartsglas av högsta renhet och ett av de mest transparenta glas som finns. Tack vare sin renhet är kvartsglasets optiska och termiska egenskaper överlägsna andra glasarter. Dess transmission och homogenitet överstiger den hos kristallint kvarts och undviker de problem med temperaturinstabilitet som kristallina kvartsglas lider av.
Fused Silica har en termisk expansionskoefficient som är sex gånger lägre än borosilikatglas (Pyrex). Det behåller därför sin form med mycket hög precision när det kyls ned. Detta leder till en jämn optisk prestanda och en oförändrad skärpa vid temperaturförändringar.

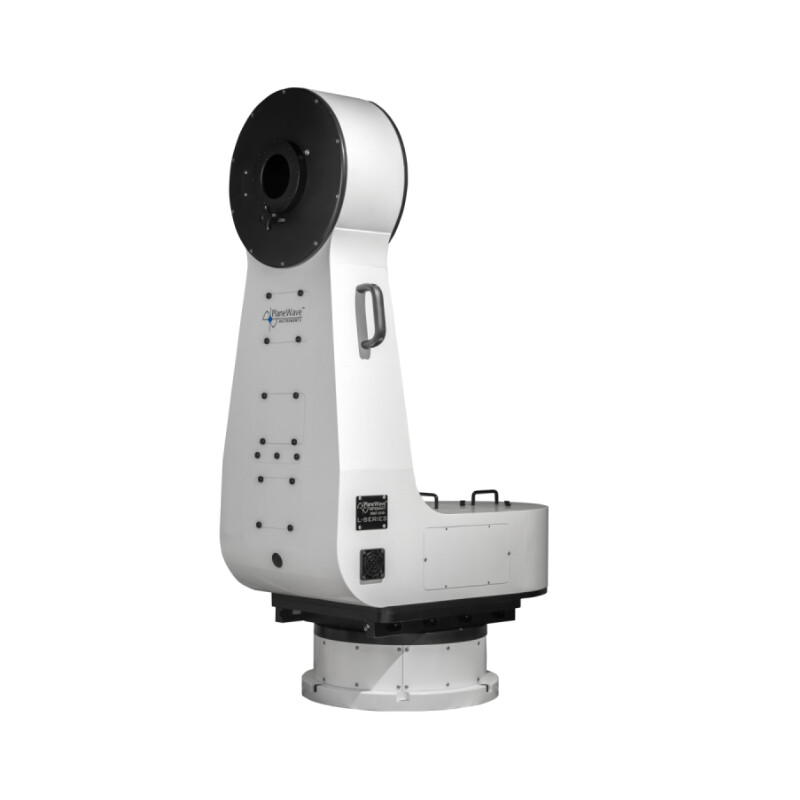

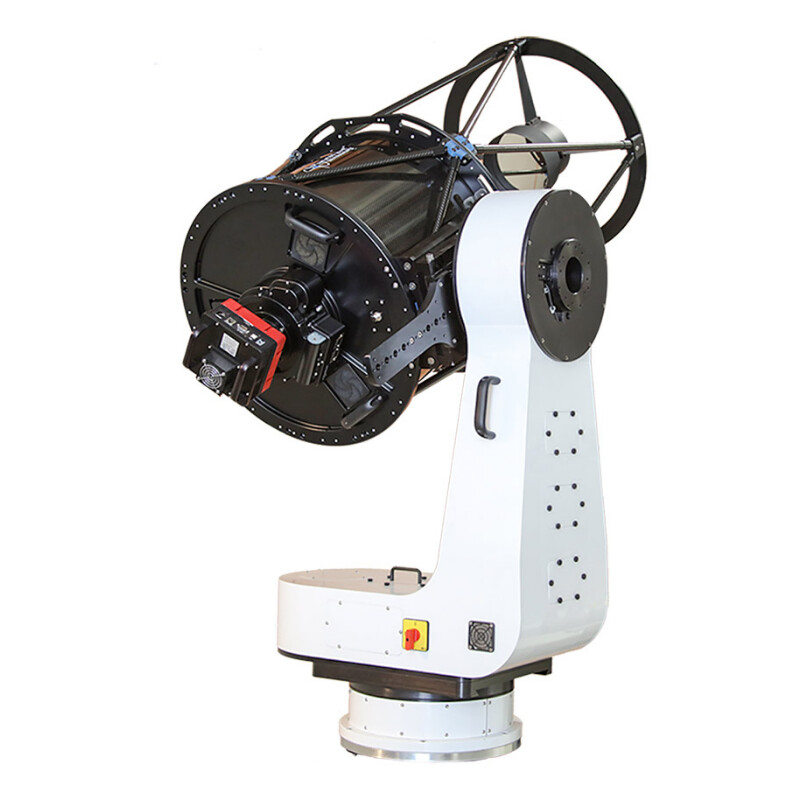

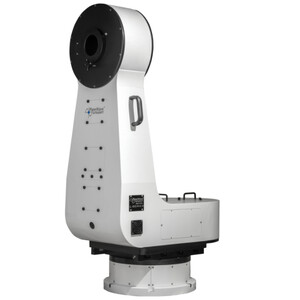

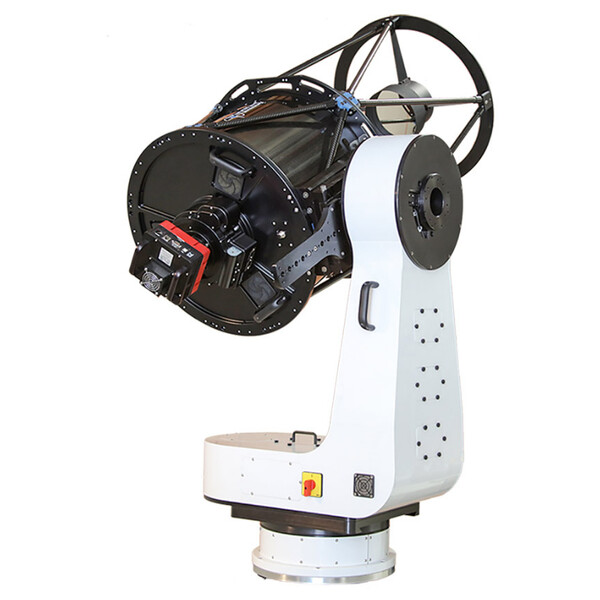

Monteringar med direktdrivning i L-serien
L-serien kombinerar mångsidighet, enkelhet och prisvärdhet genom att packa beprövad teknik, som CDK700 och 1 meters teleskopet PW 1000 som används på universitet runt om i världen, i en kompakt, fristående montering.
- L-350 med en nyttolast på över 45 kg är idealisk för CDK14 och CDK12.5
- L-500 med en nyttolast på över 90 kg är idealisk för CDK17 och CDK20
- L-600 bär upp till 136 kg och är idealisk för CDK24
Monteringen är utrustad med direktdrivning och högprecisionsgivare. Programvaran är helt ASCOM-kompatibel och möjliggör exakt positionering samt satellitspårning.
I alt/azimutal-konfiguration är den mycket mer kompakt än en ekvatoriell montering. Detta gör att rörelseradien för ett större teleskop kan bli mycket mindre. Detta innebär att stora instrument kan rymmas i små skyddskonstruktioner, vilket sparar mycket pengar på kupolen eller byggnaden. I motsats till ekvatoriella monteringar finns det inga meridianvändningar och inga stora, utskjutande motvikter. Alt/az-läget är mer intuitivt att använda och det finns inget behov av nivellering.
Leveransomfattning:

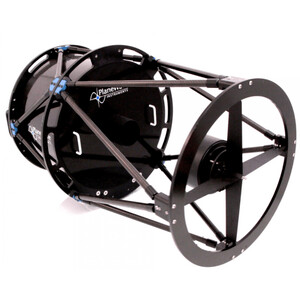

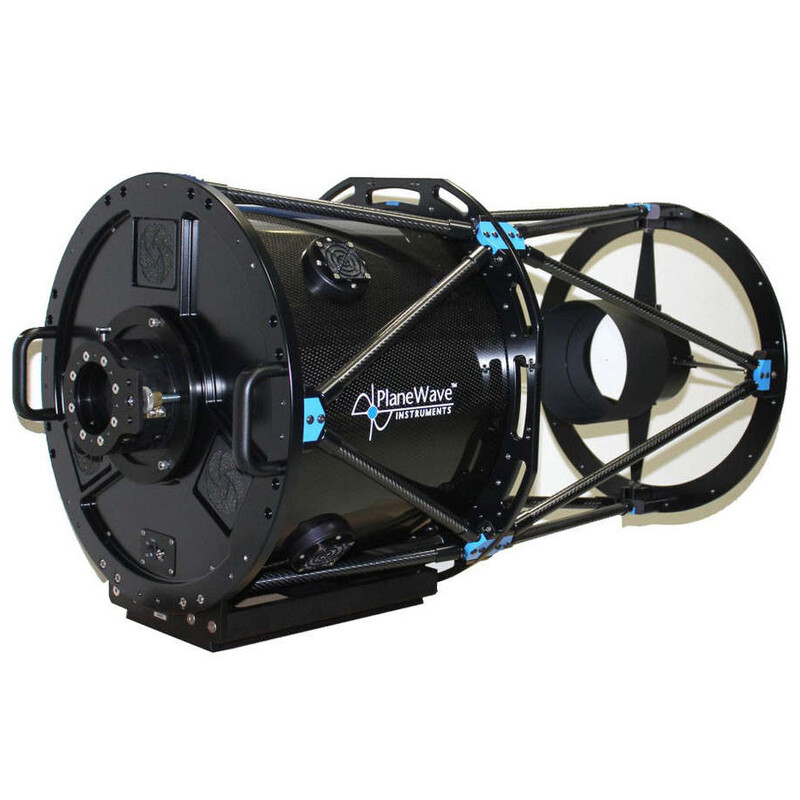

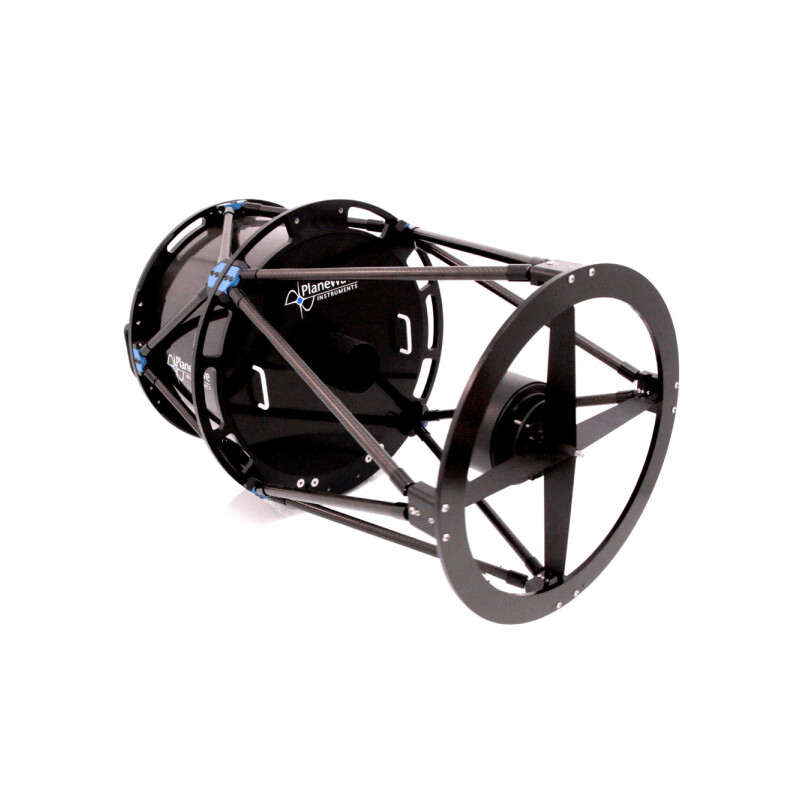

CDK 20
- Inbyggda värmeelement för att förhindra imma - Värmeelementen på primär- och sekundärspegeln kräver den separat tillgängliga Delta-T-kontrollen för Planewave-teleskop med förinstallerad kabeldragning för uppvärmningen.
- OTA-skydd – För att skydda primärspegeln och insidan av optisk tub
- Flash-enhet – Innehåller programvara och instruktioner för kollimering och avstånd mellan primär- och sekundärspegel
- Verktygssats – Standard insexnyckel (endast för beställningar från Europa)
- Mjukt skydd för sekundärspegeln
- 12 V AC-adapter
L-500
- Sex 3/8-16 x ¼" insexskruvar för att skruva fast monteringen på pelare eller polar wedge
- Sex 3/8-16 x ¼" brickor
- En ansatsbult med förlängning för RA-axeln för polinriktning med polar wedge
- Planewave-sadel Swallowtail-klämma – levereras som standard med L-500- eller L-600-montering för fastsättning av CDK17-, CDK20- eller CDK24-OTA.
- En 16' (4,8 m) USB-kabel – för anslutning av monteringen till observatoriets styrdator
- En 120 V AC-strömkabel – för strömförsörjning till monteringen
- Ett standardnyckelsats – för åtdragning av skruvarna på monteringen
- Flash-enhet – innehåller programvaran PWI4 för styrning av monteringen och en installationsguide
