GMZ 171

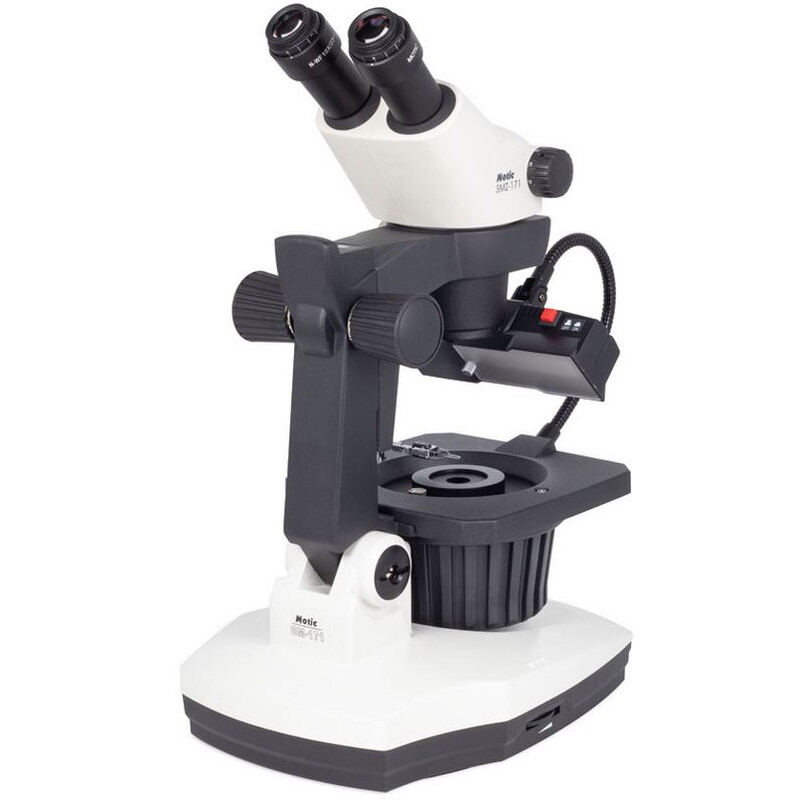

GM171 är ett avancerat stereomikroskop för juvelerare och alla användare som arbetar med undersökning av ädelstenar. Den nödvändiga visuella förstoringen uppnås genom optiken i det etablerade stereomikroskopet SMZ171, som finns i binokulär variant eller med fotoutgång för digital dokumentation. Zoom 1:6,7 ger i standardutförande en total förstoring på 50 gånger med en upplösning på 240 linjepar per mm. Med hjälp av extra objektiv kan detta ökas till 480 lp/mm. Arbetsavståndet på 110 mm garanterar ett stort arbetsutrymme. Synfältet på 23 mm ger en snabb överblick. Manipulation och exakt positionering av provet kräver speciella provhållare. Valfria okularer bibehåller arbetsavståndet men ökar den totala förstoringen. Stativet har en 30 W belysning för ljusfält/mörkfält i genomlysning. I uppåtriktat ljus används en 7 W lysrör på en flexibel svanhals. Mikroskopbasen kan lutas (0° till 45°) för att möjliggöra ett arbetsvänligt och ergonomiskt arbetsläge. Z-drivningen är individuellt justerbar och möjliggör därmed precis och känslig fokusering även vid höga förstoringar. GM171 är ett avancerat instrument för ädelstensbedömning och uppfyller de mest skiftande kraven inom detta användningsområde.
Ergonomisk design för bästa funktionalitet

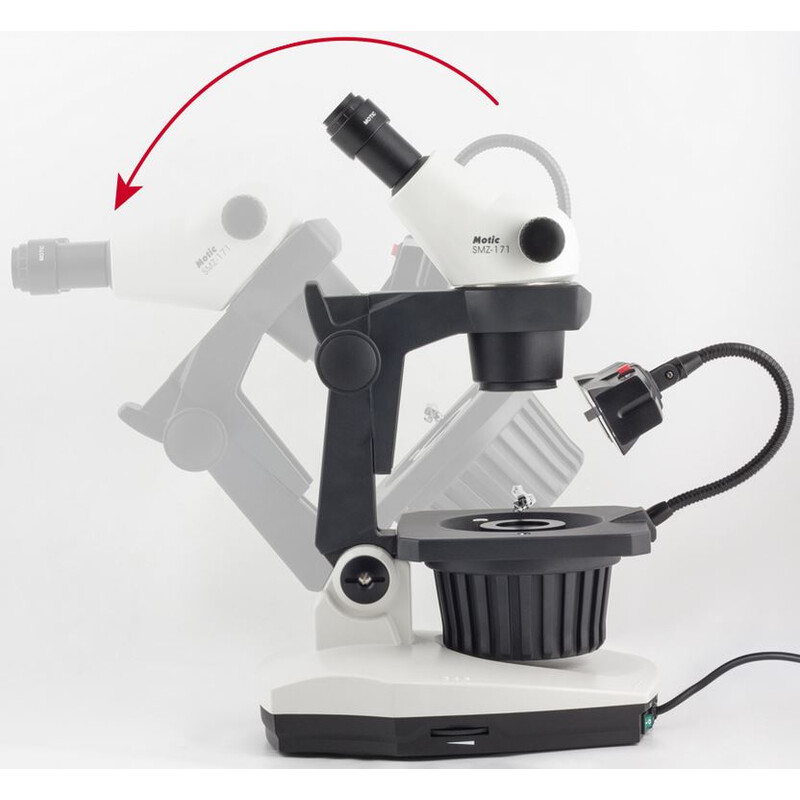

Mekaniken i GM171 är baserad på funktionalitet och ergonomi. Detta mikroskop är elegant och samtidigt robust och passar perfekt för daglig användning. Tack vare den variabla betraktningsvinkeln möjliggör GM171 ett arbete utan trötthet. Optiken kan lutas för en individuell sittposition (0° = upprätt, upp till 45° sned betraktningsvinkel), stativbasen kan vridas 360° för att ge en andra betraktare tillgång. Ögonavståndet är justerbart från 52-75 mm, dioptriutjämningen på båda okularen ger bästa kompensation för individuella synfel och perfekt användning av strålplattor.
Förbättrad optik för bättre kvalitet

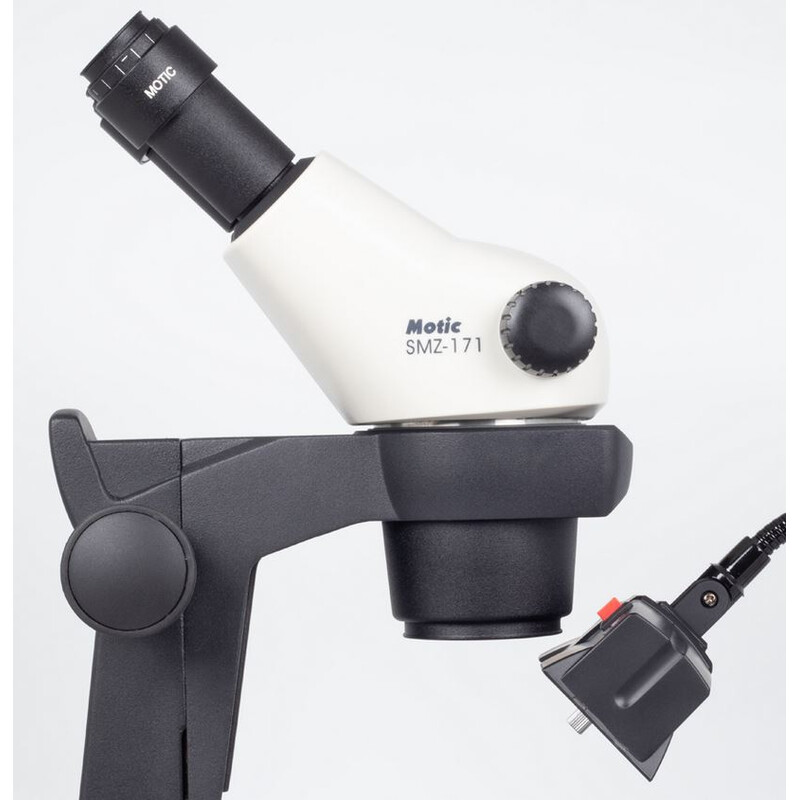

Optiken i SMZ171 ger förbättrad detaljinformation för alla typer av ädelstenar. I basutrustningen fungerar de 10-faldiga okularen perfekt tillsammans med zoomkroppen med faktor 0,75X - 5X. Synfel kan kompenseras med en +/- 5 dpt dioptri-kompensation på okularen. Mellanobjektiv upp till 2X fördubblar den totala förstoringen upp till en upplösning på 480 lp/mm, men minskar arbetsavståndet. Okularen med upp till 20X förstoring håller arbetsavståndet i basutrustningen (110 mm) konstant.
En effektiv och flexibel belysning
Precis som för alla andra stereomikroskop krävs även för GM171 en belysning som är perfekt anpassad till provets egenskaper. Transparenta ädelstenar kräver utan tvekan mer än en standard genomlysning. Förutom ett 30 W halogenljusfält har GM171 även ett genomlysningsmörkfält med variabel irisbländare för att inklusioner eller kanter ska framträda tydligt. Den 7 W lysrör med 6400 K färgtemperatur (dagsljus) i uppåtriktat ljus är viktigt för bedömning av en stens färg. Samtidigt minskar detta "mjuka" ljus reflexer som stör visuellt eller vid bilddokumentation. Den svanhalsformade monteringen av det uppåtriktade ljuset ger bästa bildresultat genom fri val av belysningsvinkel.
Användbara saker med stor effekt

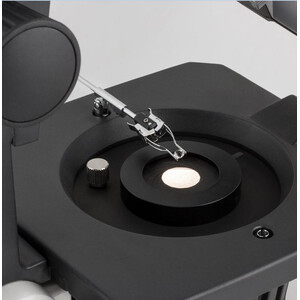

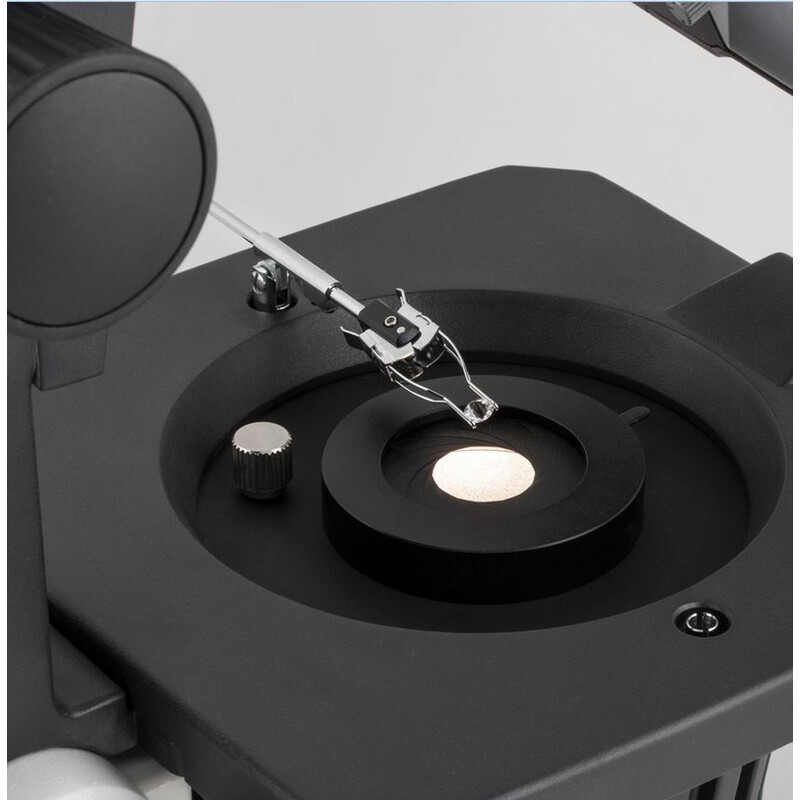

För att uppnå bästa möjliga resultat kräver ett stereomikroskop för ädelstensbedömning en rad tillbehör som är anpassade till provens egenskaper: svag färgning, +/- genomskinliga, starkt reflekterande ytor vid uppåtriktad belysning. En rad stenhållare möjliggör exakt positionering av proverna för uppåtriktat och genomfallande ljus. Ett polarisering-set (polarisator, analysator) behövs för att påvisa dubbelbrytning. En diffusor (tillval) minskar reflexer från provytan. Immersionskammaren hjälper till att uppskatta brytningsindex och ger information om materialet. Proportionsokularet är ett hjälpmedel för att kontrollera en stens mått: övre del, rundist, undre del. En speciell diamanthållare hjälper till att placera stenen optimalt.
Optikkoncept Greenough
Betraktningsvinkel 45º Betraktningsvinkel
Ögonavstånd 52–75 mm
Dioptri-justering På båda okularen +/- 5 dpt
Okularer vidvinkel WF10X/23 mm, med dioptri-kompensation
Objektivkoncept Zoom 1:6,7
Objektiv 0,75X-5X
Arbetsavstånd 110 mm
Stativtyp 360° vridbart stativ
Irisbländare Irisbländare, justerbar Ø41 mm – Ø2 mm
Huvudhållare För huvud med Ø76 mm
Fokus Grovfokus, med inställning för rörlighet
Förflyttningsområde i Z 125 mm
Genomlysning 7 W lysrör, på svanhals
Uppåtriktat ljus kvarts halogen 6 V/30 W, justerbar
Belysningsfunktioner Mörkfältbelysning
Transformator Intern
Nätanslutning 100–240 V (CE)
Tillbehör som ingår i leveransen Dammskydd, ädelstenshållare av rostfritt stål, transportlåda av aluminium
Mått LxBxH 391x236x505 mm
Stativbas 306 x 236 mm
Pelare/arm höjd 268 mm, optik 45º vinklingsbar
Nettovikt 8,2 kg
