MOFOD MkII gaffelmontage

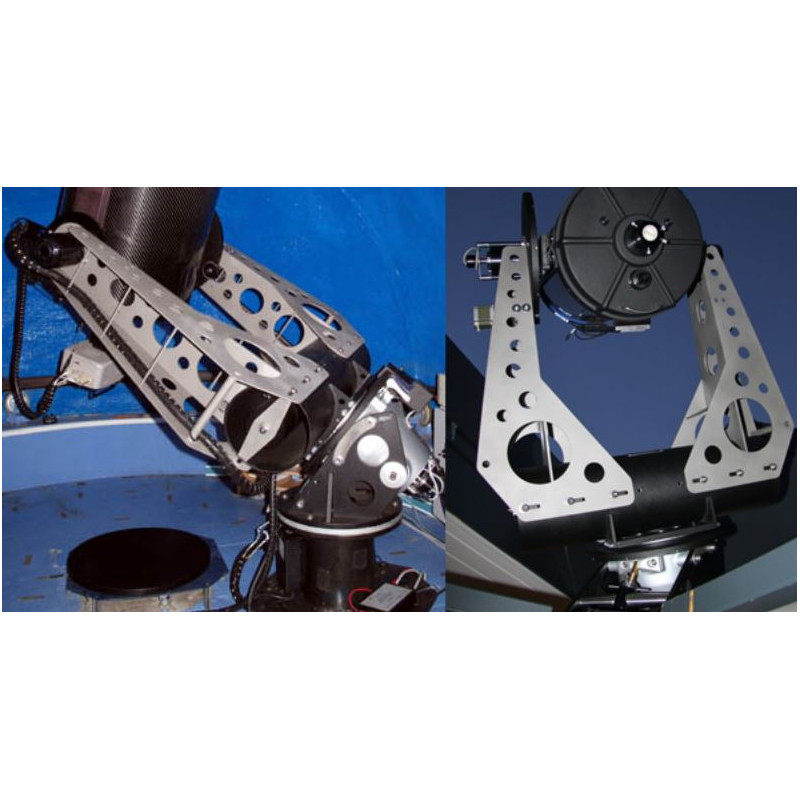

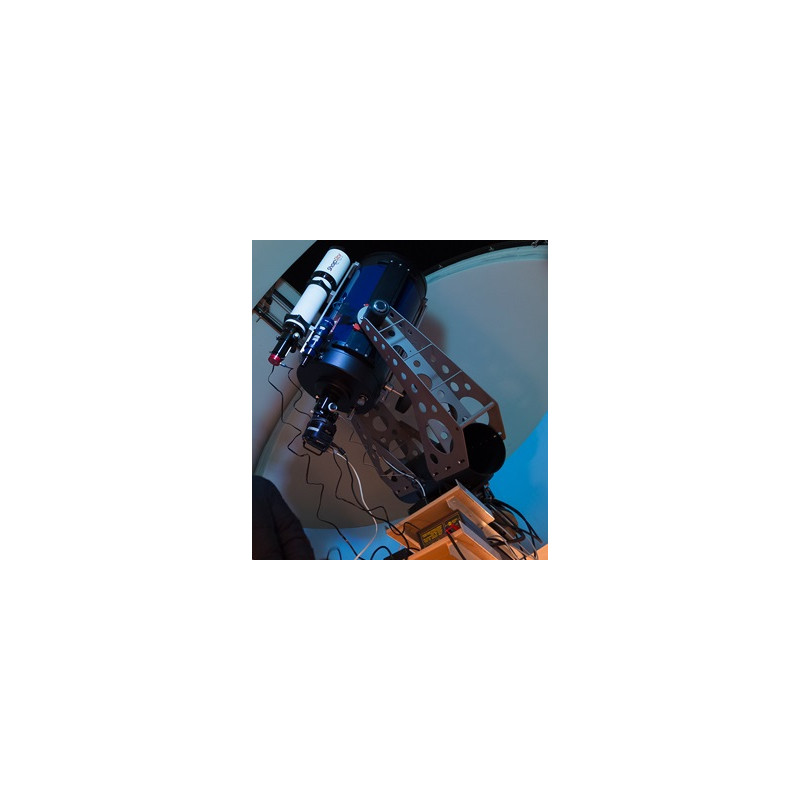

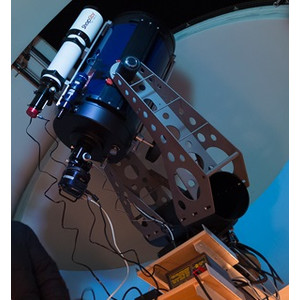

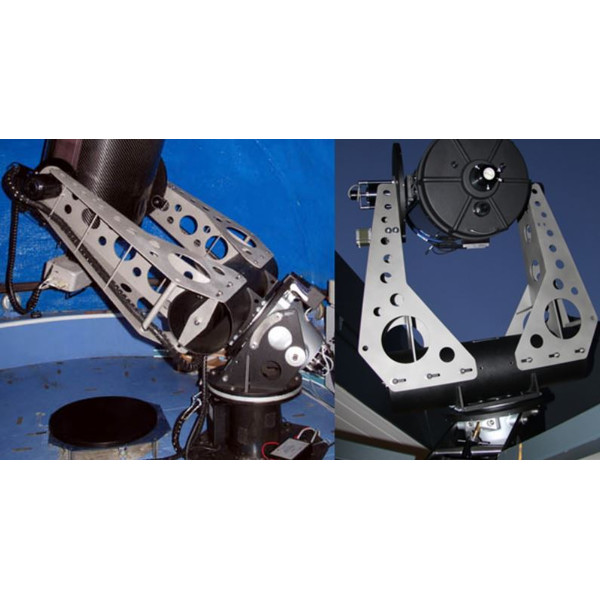

Gemini MOFOD MkII gaffelmontage är den perfekta lösningen för krävande astronomiska tillämpningar (t.ex. i offentliga, skol-, förenings- eller professionella observatorier). Den modulära gaffeldesignen gör det möjligt att byta OTA genom att skjuta in eller ut gaffelarmarna. MOFOD-gaffelmontaget är det stabilaste observatoriets montering med fjärrkontroll. Bli en del av Gemini Friction Fork Revolution!
- Gemini MOFOD MkII gaffelmontage har följande fördelar jämfört med tyska ekvatoriella montage:
- Ingen motvikt krävs – mindre tröghet, kan vridas snabbare.
- Ingen meridianvändning krävs – ingen tid går förlorad.
- Ingen omkalibrering av Guider eller fältrotation krävs.
- Ingen risk för att stöta emot pelaren – ökad säkerhet vid fjärrstyrning.
Nackdel? Gafflarna är inte lika flexibla vid byte av OTA som tyska ekvatoriella monteringssystem. Den modulära gaffeldesignen gör det dock möjligt att byta OTA genom att helt enkelt skjuta ut eller skjuta in gaffelarmarna. Alla kompakta teleskop med en bredd på 340–540 mm kan användas med denna gaffel.

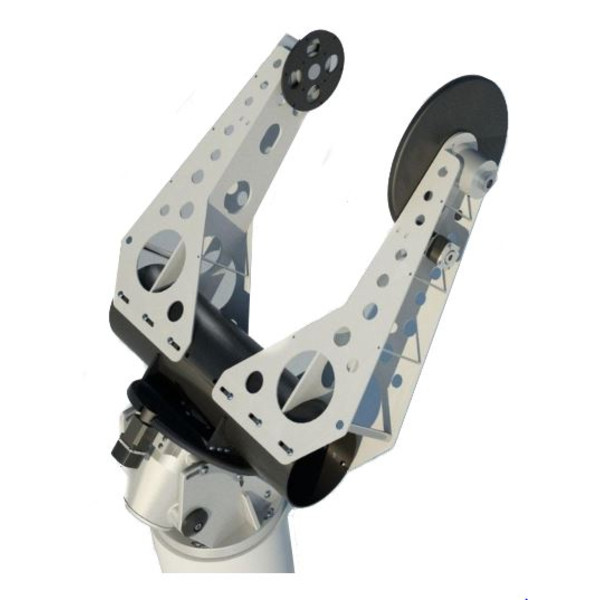

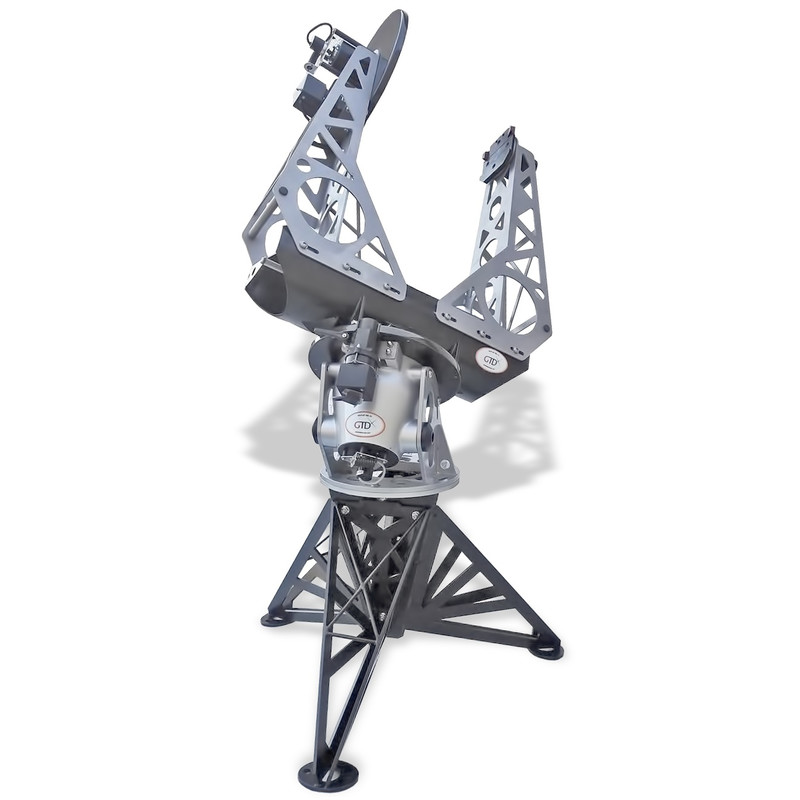

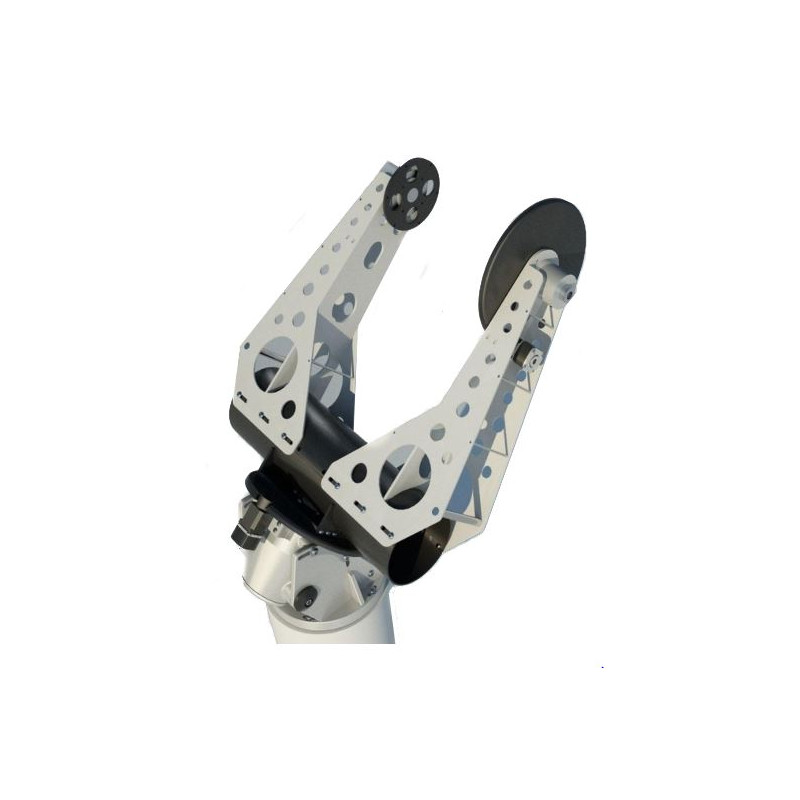

Vad är Modular Fork Design (MoFoD)? MOFOD-gaffelmontaget kan enkelt delas upp i fyra huvuddelar: RA-basen, den horisontella armen (tub) och de två gaffelarmarna. Huvudaxelns vinkelräthet är justerbar, vilket garanterar maximal inriktningsprecision. Två personer kan montera allt på bara en timme med en enkel uppsättning insexnycklar.
Tekniska data: Monteringen sitter på en robust RA-huvud som sitter i en gjuten aluminiumdel och håller två stora koniska rullager. Den övre (större) diametern är 140 mm. För att driva monteringen har vi valt friktionshjulsdrivningar, eftersom dessa har mycket låga PE-värden och fungerar extremt tillförlitligt. Det spel som uppstår vid stora snäckväxlar eller tendensen till vibrationer vid obalans förekommer inte. Dessutom är svänghastigheterna mycket snabba med låg energiförbrukning. I båda axlarna finns säkerhetsanordningar som förhindrar skador på drivsystemet eller OTA. Vid en kollision stoppar drivsystemet motorerna inom 5 sekunder.
För att garantera precision i inriktningen och tillförlitlighet vid fjärrstyrning är högupplösta encodrar monterade på varje axel. Encodrarna har en absolut referenspunkt som gör det möjligt att återfinna hempositionen efter ett strömavbrott eller ett haveri i styrprogramvaran. Stegmotorerna har en upplösning på 0,1″.
Det valfria 1 kg tunga, förskjutbara vikten inuti den horisontella gaffelarmarna möjliggör finjustering av OTA:s utjämning för optimal drift. Grojutjämningen uppnås genom att flytta båda gaffelarmarna med OTA i motsvarande riktning.
Specifikationer:
- Material: Förzinkat stål, pulverlackerat (bas), gjuten aluminium, 6082 aluminium (RA-hus och axel), rostfritt stål (gaffelarms), koniska rullager, stegmotorer, högupplösta optiska encodrar.
- PE: ca 5" ptv på 30 minuter
- Vikt: RA-bas ca 55 kg, horisontell arm ca 13 kg, gaffelarmar med drivning ca 27 kg.
- Nyttolast: 70 kg
- Pier-gränssnitt: D360 mm cirkulärt
- Stödda OTA: Teleskop med 25 cm till 45 cm optisk diameter. Alternativt kan flera mindre instrument monteras. Det typiska teleskopet för en gaffelmontage är ett Cassegrain-teleskop (RC, DK, SC, MC) eller ett snabbt Newton. För okularänden av OTA har gaffeln ett svängområde på 600 mm.
- OTA-anslutning: 3" Losmandy-prismaklämma (400 mm prismaskena på begäran) eller en platt platta för fixering av tubringar.
- Priset inkluderar Pulsar ASCOM GoTo-styrenhet.
