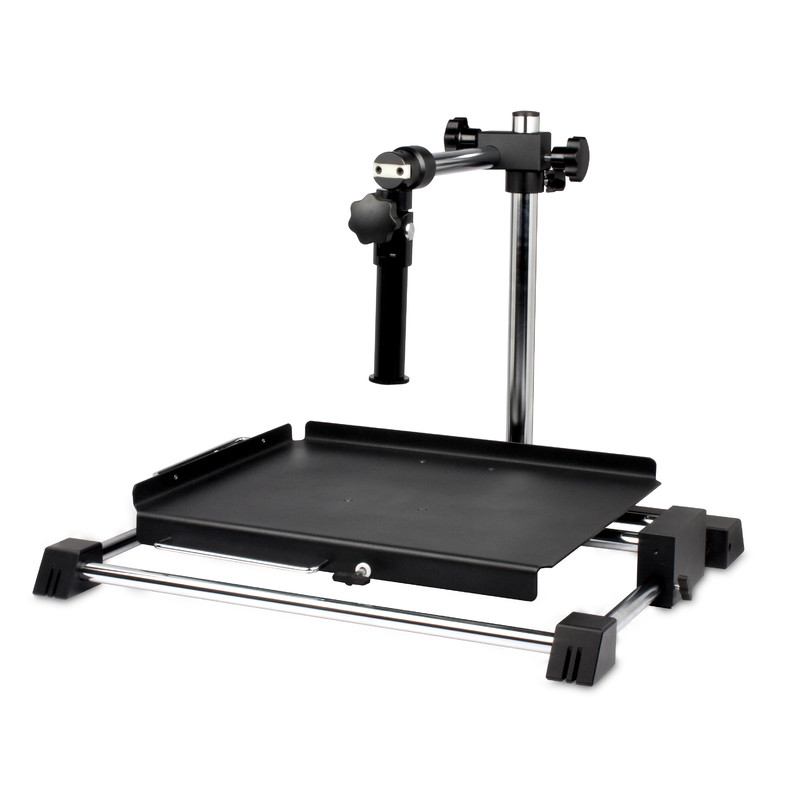

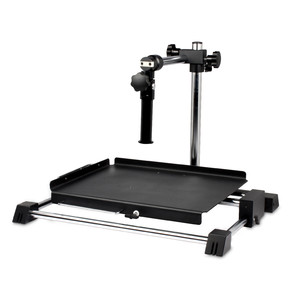

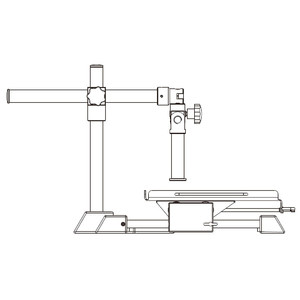

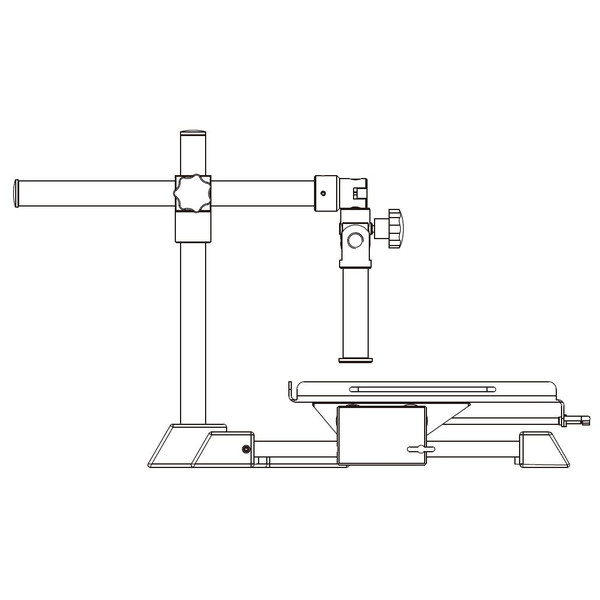

Stort manuellt bord
- Ytparametrar: 450x350 mm
- Rörelse i x-riktning: 410 mm
- Rörelse i y-riktning: 220 mm
- Vertikal pelare: Ø32 mm Höjd: 400 mm (tillval 600 mm)
- Fokuseringspelare: Ø32 mm
SMZ-171-serien
Med det nya stereomikroskopet SMZ171 kompletterar Motic den välkända SMZ Stereo-serien. Nya material för ESD-kompatibilitet och optimerade LED-belysningsalternativ har lagts till i denna serie för att skapa en mångsidig stereomikroskopplattform för ett brett spektrum av biologiska och materialtekniska tillämpningar. SMZ171:s optiska prestanda och utökade tillbehör gör enheten till det perfekta stereomikroskopet för krävande rutinarbete och forskning. Från biologiska och medicinska preparat till industriell kvalitetskontroll och inspektion levererar SMZ171 upprepade gånger klara och distorsionsfria bilder. Det optiska systemet enligt Greenough erbjuder ett generöst zoomområde på 6,7:1, parfokalitet vid alla förstoringar och en 5-läges klickstoppmekanism som har integrerats i den steglösa zoomen möjliggör exakt reproduktion av förstoringarna för enkel mätning. Det 110 mm arbetsavståndet i standardkonfigurationen ger tillräckligt med utrymme för alla typer av provbetraktning och hantering. Den förbättrade skärpedjupet ger jämna och övertygande tredimensionella upprätta bilder. Dessutom kan SMZ171 enkelt omvandlas till en komplett dokumentationsstation genom anslutning till en av Moticams kameror.
Allmänna specifikationer
• Optiskt system enligt Greenough
• Achromatisk optik med svampskyddsbehandling
• Vidvinkel binokulär/trinokulär 45º observationstub (stråldelning 0:100 höger tub/trinokulär tub i fotoposition)
• Vidvinkelokular för glasögonbärare, WF 10X/23 med dioptriinställning på båda tubarna +/- 5dpt
• Ögonavstånd 48–75 mm
• Zoom 6,7:1; 5 klickstopp
• 7,5X-50X standardförstoring
• Arbetsavstånd 110 mm
Detaljer
Zoomområde
Med SMZ-171 är det enklare än någonsin att växla från en översiktsbild av provet till minsta detalj. Zoomförhållandet 6,7:1 i SMZ-171 ger ett standardförstoringsområde på 7,5X-50X. Tack vare den perfokala funktionen över hela zoomområdet behöver fokus inte justeras
under zoomning. För att utöka modellens förstoringsområde finns ett urval av tillbehörsobjektiv och okular som ökar SMZ-171:s totala förstoringsområde från 2,25X till 200X.
Mellanobjektiv
SMZ-171 har som standard en arbetsavstånd på 110 mm, vilket ger gott om utrymme för provbearbetning vid olika förstoringar. Den maximala fältdiametern (med lägsta zoomposition och 10X okular) är 30,7 mm.
okular
De standardmässiga vidvinkelokularen WF10X/23 mm i SMZ-171 med stort avstånd mellan utgångspupillerna ger glasögonbärare tillgång till hela synfältet. En individuell dioptriinställning av okularen på +/- 5 dpt är en bra förutsättning för användning av rasterplattor. Förutom standardförstoring med 10X okular har SMZ-171-serien även okular med andra förstoringar. För mätändamål finns en rad strålplattor tillgängliga.
3D-bild
SMZ171 från Motic baseras på Greenoughs optiska system. Med sina helt separata strålbanor har systemet bevisat sin duglighet under 100 års mikroskopi. SMZ-171 ger imponerande distorsionsfria 3D-bilder och en hög upplösning på maximalt 460 Lp/mm (med 2X-mellanobjektiv).
Arbetsavstånd
Med sin standardkonfiguration erbjuder SMZ-171 ett stort arbetsavstånd på 110 mm, som enkelt kan utökas till 301 mm (med extra försättslins 0,3X). För att uppnå önskad total förstoring kan objektivförstoringar på mindre än 1X kompenseras genom användning av
högre okularförstoringar (upp till 20X).
Modular konfiguration
Förutom grundstativen erbjuder SMZ-171 även modulära komponenter för personlig konfiguration beroende på arbetsplatsens krav. De industriella svängbara armstativen för stora prover kan ersätta de enkla genomlysningsstativen för att förbättra användarens rörlighet
avsevärt. Alla dessa stativ kräver ett separat belysningssystem som är anpassat till provkraven.
belysning
Belysning är en integrerad del av korrekt användning av ett stereomikroskop. Motic erbjuder ett brett utbud av belysningsalternativ som kan kombineras med SMZ-171-optiken. En ringlampa kan behövas för en skuggfri bild, medan visualisering av en ytstruktur kräver riktad belysning genom kombination av en kalljuskälla med en ljusledare.
Digital dokumentation
En bekvämare installation möjliggörs genom Motics filosofi om enkel bilddigitalisering. Kombinationen av en SMZ-171 med en digital kamera från Moticam-serien ger utmärkta livebilder. Alla Motic-kameror har programvara som omvandlar SMZ-171 till en arbetsstation för analys och dokumentation. Trinokulära SMZ-171 tillåter olika kameraadaptrar, beroende på chipstorleken på den kamera som används.
tillbehör
Glidbord: Ett 360° vridbart glidbord för smidig multidirektionell provrörelse.
x/y-bord: Ett påsättbart x/y-bord med 76 x 54 mm rörelseområde möjliggör exakt rörelse i två riktningar.
Polarisator, analysator: För att analysera dubbelbrytningen i transparent material krävs en polarisering.
Mörkfält: Irisbländan gör det möjligt att ändra belysningsöppningen så att den passar den numeriska aperturen (NA) för det använda objektivet.
