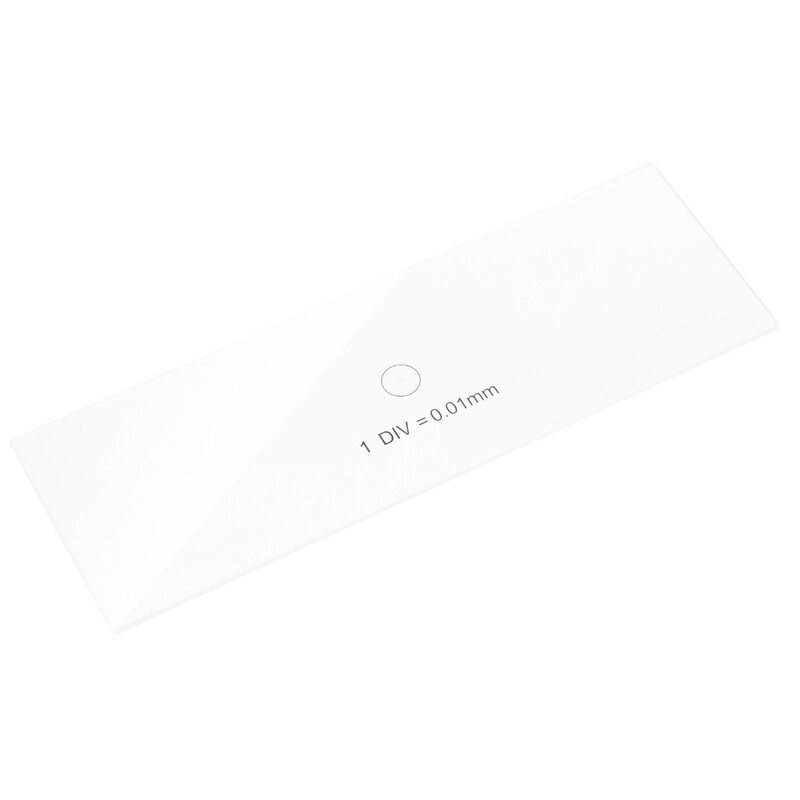

Ett kalibreringsobjektglas är nödvändigt för att förbättra mätnoggrannheten vid användning av kameraprogramvara. Kalibreringen görs separat för varje objektiv.
Så här använder du kalibreringsobjektglaset:
- Fäst objektglaset på objektbordet på mikroskopet.
- Vrid revolvern för att välja önskat objektiv.
- Ta en bild av objektbäraren.
- Välj kalibreringsläget i bildanalysprogrammet, markera det maximala synliga avståndet med musen och ange sedan det resulterande värdet i verkliga enheter.
- Ange namnet på kalibreringen och kontrollera värdena.
- Om allt har gjorts korrekt kommer programmet att komma ihåg korrigeringsfaktorn och självständigt omvandla värdena till önskade måttenheter i framtiden.
Kalibrering av bildanalysprogramvaran
Kalibreringen utförs separat för varje objektiv som används för observationer. Kalibreringsobjektglaset används för att bestämma kalibreringsfaktorn för bildanalysprogramvaran.
- Fäst kalibreringsobjektbordet på mikroskopets objektbord.
- Välj önskat objektiv och ställ in maximal kameraupplösning.
- Skapa en kontrastbild av objektbäraren på skärmen och ta bilden.
- Välj läget ”Kalibrering” i bildanalysprogramvaran.
- Klicka med musen för att definiera det maximala synliga avståndet mellan den första och sista delningen på skalan.
- Ange den resulterande skalstorleken i verkliga enheter i bildanalysprogramvaran.
- Ange kalibreringsnamnet genom att ange den aktuella objektivförstoring.
- Kontrollera resultatet: Mät några delningar på skalorna på kalibreringsobjektet i verkliga enheter i läget "Mätning".
- Bildanalysprogramvaran sparar kalibreringsfaktorn under det valda namnet. Därefter omvandlas resultaten automatiskt till de valda måttenheterna.
Kalibrering av okularskalan
Kalibrering av okularskalan utförs separat för varje objektiv som används för observationer. Placera objektbäraren på objektbordet och fokusera mikroskopet på skalan. Okularet ska vridas i okularröret tills skalorna på objektbäraren och okularet är parallella med varandra.
- Om du använder objektiv med låg förstoring bör du beräkna hur många delningar av okularskalan som ryms i objektbärarens skala.
- Om du använder objektiv med medelhög och hög förstoring bör du beräkna hur många delningar av objektglaset som passar in i okularets skala.
Beräkningen för varje objektiv görs enligt följande formel:
Е=ТL/A
där:
- E – okularets delningsvärde

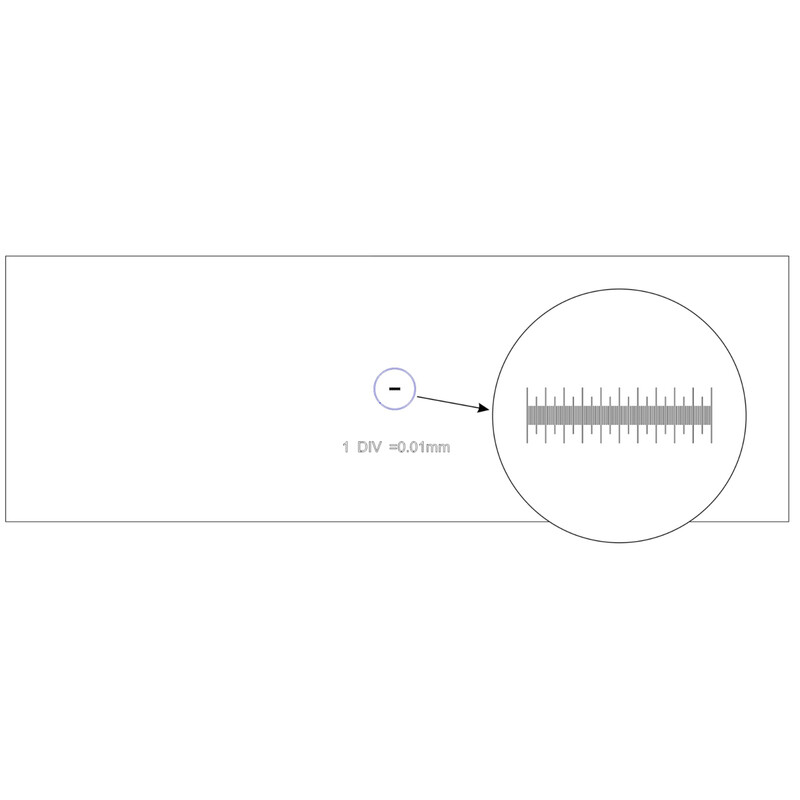

- Т – delningsvärde angivet på objektglaset (0,01 mm)
- L – antal delningar på objektglasmikrometern
- А – antal delningar på okularskalan.
De resulterande värdena för delningen av okularskalan för varje objektiv registreras.
När du mäter ett objekt bör du först räkna antalet delningar på okularskalan som täcker objektet. Resultatet multipliceras med det skalvärde som tidigare beräknats för det valda objektivet. Det resulterande värdet är objektets verkliga mått.
