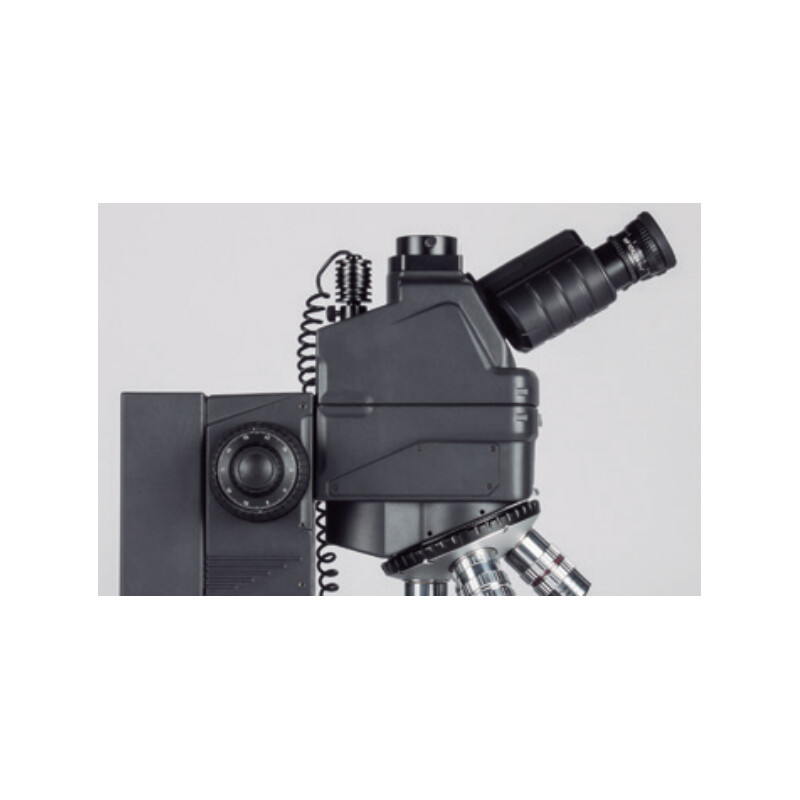

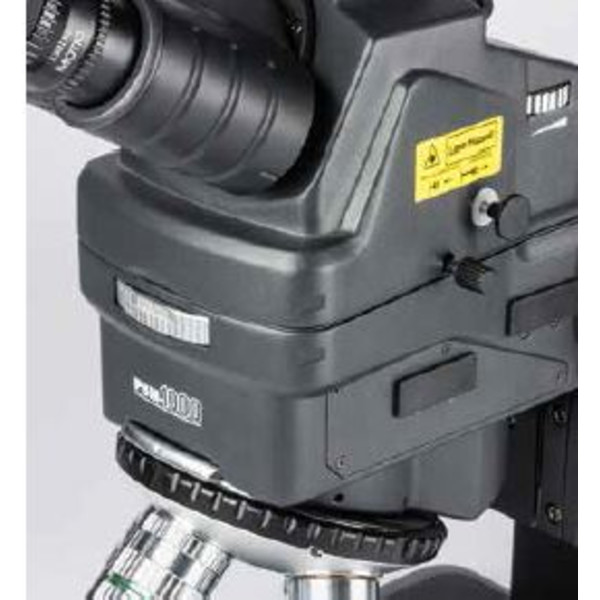

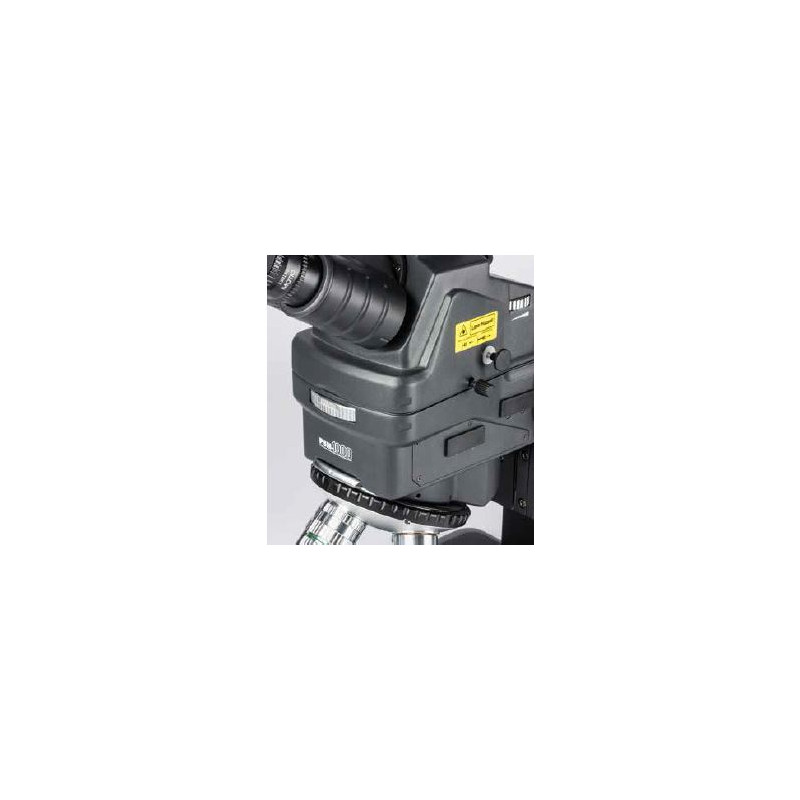

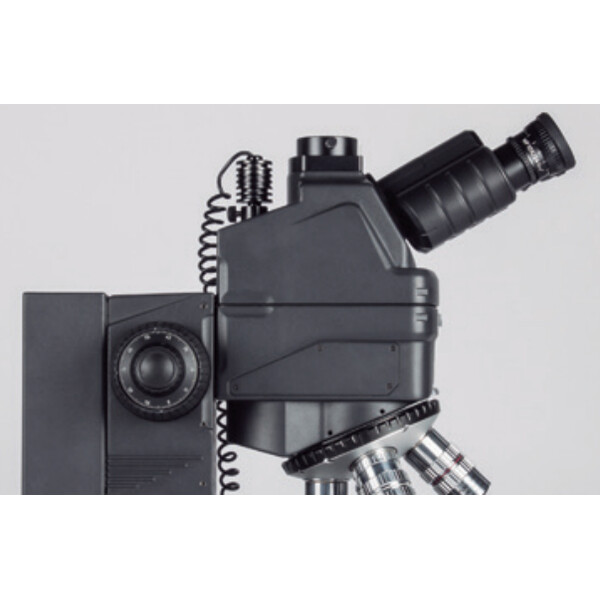

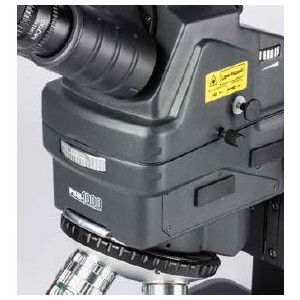

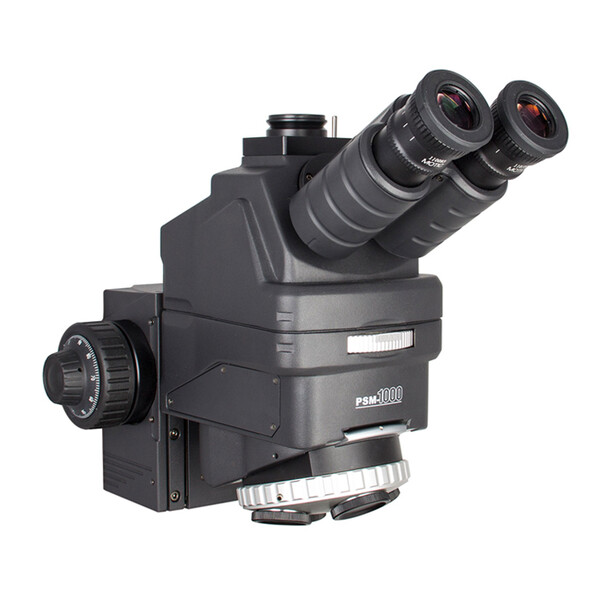

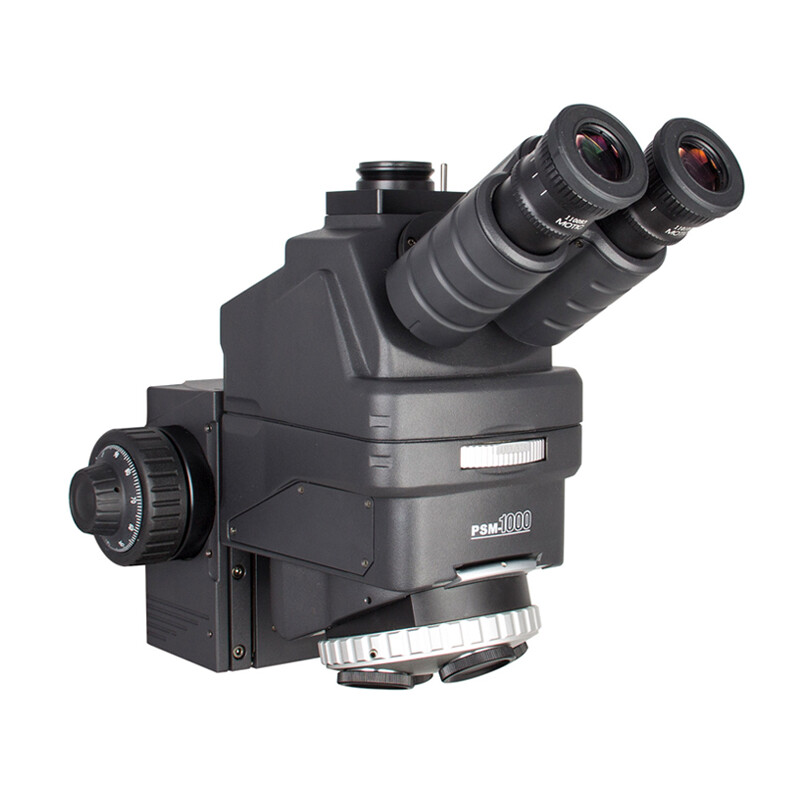

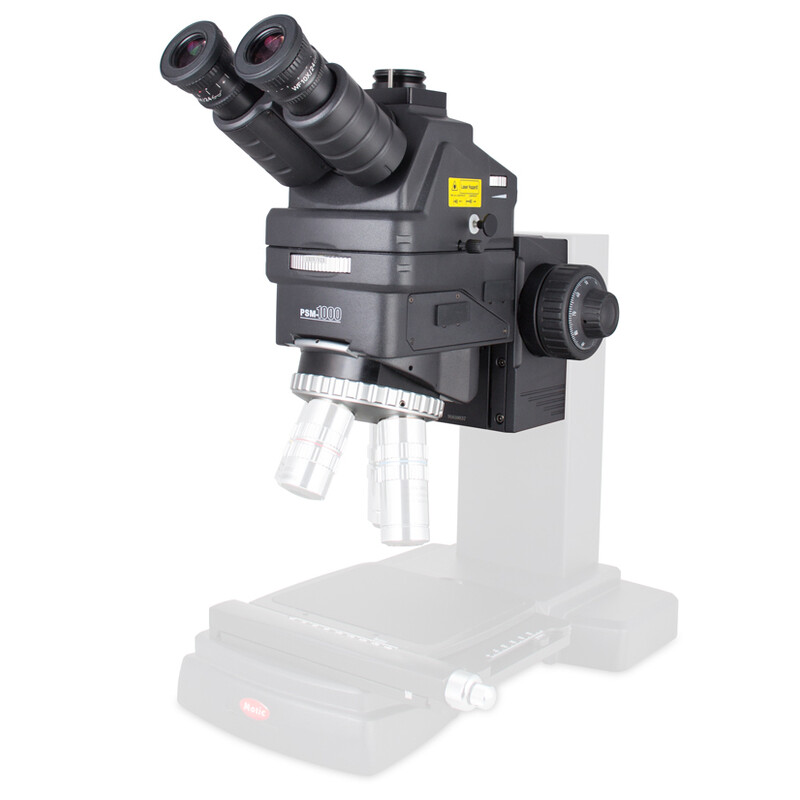

Mikroskop PSM-1000

PSM1000

PSM1000 är ett OEM-klart mikroskop med bästa möjliga avbildningsprestanda för plana, reflekterande prover. Metallurgiska arbetsstycken och halvledare återges imponerande tack vare de planapokromatiska LWD-objektiven. Det stora synfältet med upprättstående bild möjliggör snabb orientering och enkel hantering. Varje position på objektivrevolvern kan centreras individuellt. Därigenom förblir detaljerna perfekt "i bild" vid förstoringsändringar. Användningen av valfria objektiv med parfokalitetsutjämning sparar dessutom in omfokusering. Den höga transmissionen hos objektiven, inklusive tubuslinser för NUV (355 nm) till NIR (1064 nm), möjliggör integrering av PSM1000 i wafer-inspektionssystem. Det fina stegvidden hos finfokuseringen möjliggör finjustering av fokusplanet även vid höga förstoringar.

Specifikationer standard system:

Optikkoncept: Optik med transmission från NUV till NIR

Observationstub: Trinokulär tub, Siedentopf-typ

Betraktningsvinkel: 30º betraktningsvinkel

Stråldelning vid trinokulärt tub: Omkopplingsbar 50:50/0:100 visuellt: Kamerautgång

Ögonavstånd: 55–75 mm

Dioptriutjämning: På båda okularen +/- 5 dpt

Okular: Vidvinkel WF10X/24 mm, med dioptri-kompensation

Mellanrör: 3-faldig rörlinsrevolver med 1X UV/VIS (355–532 nm), 1X IR/VIS (532–1064 nm), 2X

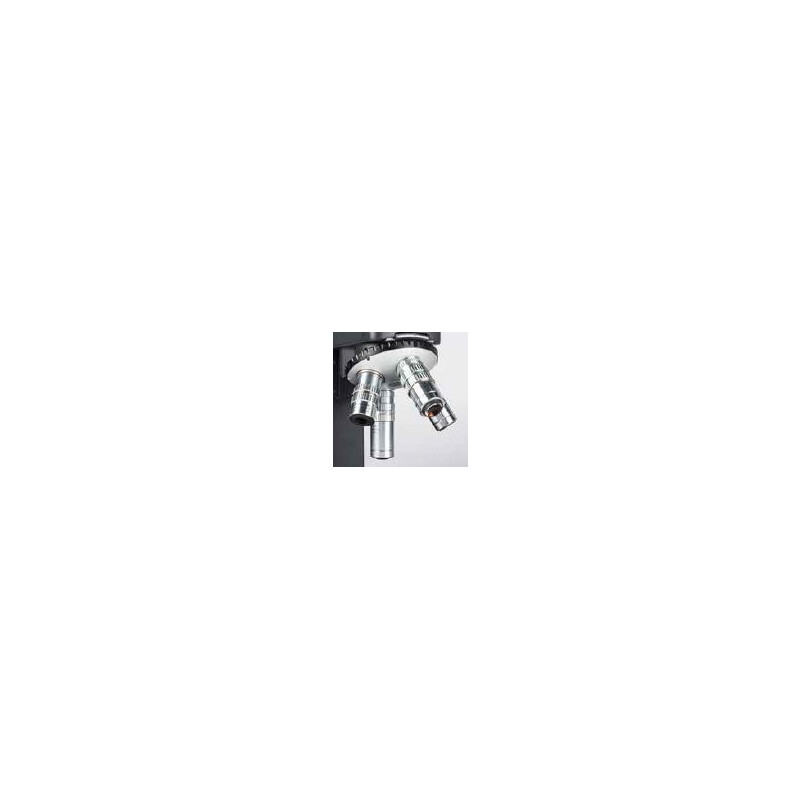

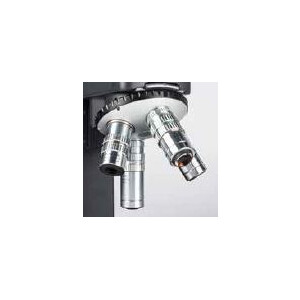

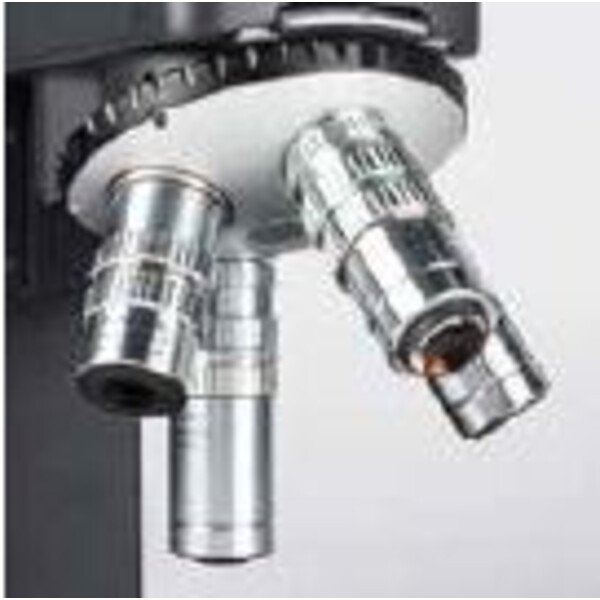

Objektivrevolver: 4-faldig, positioner kan centreras individuellt

Objektivkvalitet: Extra LWD plan apokromat

Objektiv/förstoringsområde: Valfritt

Objektivgänga: M26X0,706

Stativtyp: Tillval

Fokus: Koaxial grov-/finjustering, justerbar rörelse

Steglängd finfokus: 1 μm steg

Förflyttningsområde i Z: 50 mm

Uppåtriktat ljus: Port för koppling av koaxial belysning

Tillbehör ingår: Lasersäkerhetstillbehör, distansskivor

Mått: LxBxH 333x218x277 mm
