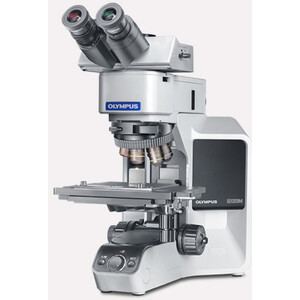

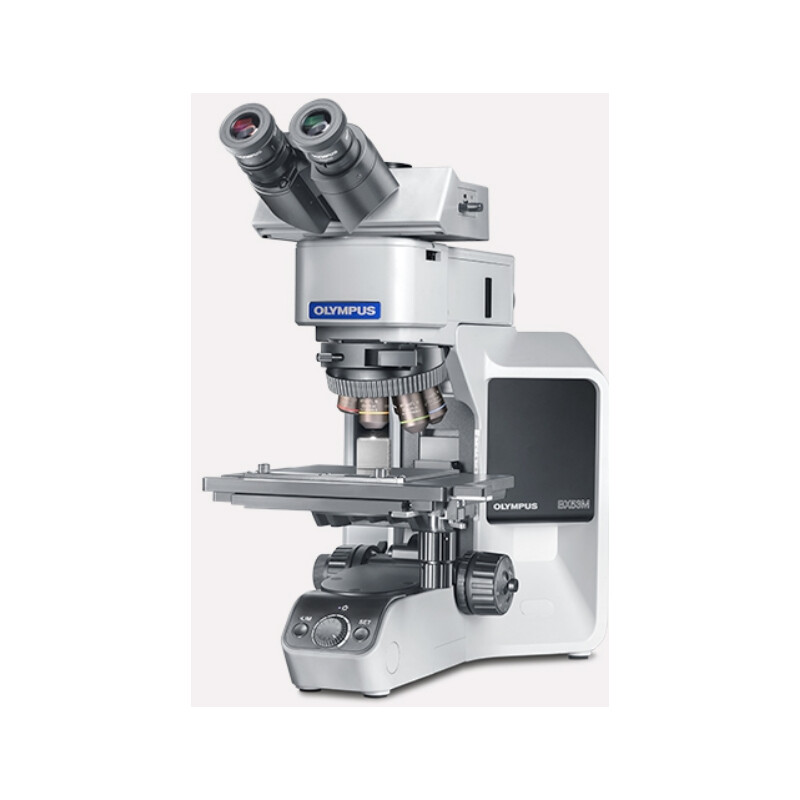

BX53M-upplyst för ljusfält
Specifikation
- Optiskt system: oändligt korrigerat
- Stativ: upplyst
- Fokus: Slaglängd: 25 mm, 100 µm per varv, minsta delning: 1 µm, med övre anslag och vridmomentinställning för grovjustering
- Max. höjd på objekt: 65 mm (utan distansstycke), 105 mm (med distansstycke BX3M-ARMAD)
- Observationstub: Brett synfält (F.N,22), Inverterad: Binokulär med kameratub
- Belysning: Vit LED
- Objektivrevolver för ljusfält: femfaldig
- Okular: 10x/22 dioptrianpassning på en sida
- Bord (X x Y) 76 mm × 52 mm Koaxialt bord med vänster drivning med vridmomentinställning
- Vikt: ca 15,8 kg (mikroskopstativ 7,4 kg)
Moduler ingår i leveransen:
- Stativ BX53MRF-S-1-3
- Trinokulärt tubsystem U-TR30-2-2
- Okular WHN10X-1-8
- Okular WHN10X-H-1-8
- Upplyskondensor U-KMAS
- Ljuskälla BX3M-LEDR
- Objektivrevolver U-5RE-2
- Korsbord U-SVRM Rättdrift
- Bordsinsatsplatta U-MSSP
- Anslutningskabel UYCP
Objektiv kan beställas separat, de ingår inte i leveransen!
Välj bland tillbehören för denna modell: MPLFLN Objektiv
Modern mikroskopi på ett enkelt sätt
Med sitt modulära koncept erbjuder BX3M-serien mångsidighet för ett brett spektrum av tillämpningar inom industri och materialforskning. Tack vare den förbättrade integrationen i OLYMPUS Stream-programvaran möjliggör BX53M-mikroskop smidiga arbetsflöden vid standardmikroskopiska tillämpningar och digital bildåtergivning, från undersökning till rapportskrivning.
Använd välkända procedurer på ett enkelt sätt:
Enkel ljuskälla
Ljuskällan minimerar komplicerade arbetssteg som vanligtvis måste utföras vid arbete med ett mikroskop. Med inställningsknappen på framsidan av kondensorn kan mikroskopiprocessen enkelt väljas. Användaren kan snabbt växla mellan de vanligaste metoderna för upplysmikroskopi, från ljusfält till mörkfält eller polarisationsmikroskopi, för att på enklast möjliga sätt kunna använda olika typer av analys. Dessutom kan enkel polarisationsmikroskopi anpassas genom att vrida analysatorn.
Intuitiva mikroskopreglage:
Enkla inställningar av ljusfältbländare och aperturbländare
Rätt inställning av ljusfält och bländare garanterar bra bildkontrast och fullt utnyttjande av objektivets numeriska bländare. Legenden guidar användaren genom de rätta inställningarna för respektive mikroskopiprocess och det objektiv som används.
Snabb fokusering
Fokuskalan på stativet underlättar snabb skärpeinställning. Användaren kan göra en grov fokusinställning utan att titta genom okularet, vilket sparar tid vid undersökning av objekt med olika höjd.
Enkel och ergonomisk användning
Ergonomi är av största vikt för alla användare. Oavsett om en användare bara använder sitt mikroskop eller använder mikroskopet tillsammans med bildanalysprogramvaran OLYMPS Stream, drar han eller hon nytta av de ergonomiska handkontrollerna som tydligt visar hårdvarans position. De ergonomiska handkontrollerna gör att användaren kan koncentrera sig på provet och provningen.
För jämn belysning:
Ljusintensitetsmanager
Vid den första installationen kan belysningsstyrkan justeras så att den överensstämmer med den aktuella hårdvarukonfigurationen för den kodade ljuskällan och/eller den kodade objektivrevolvern.
Återställning av mikroskopinställningar:
Kodad hårdvara
Kodade funktioner integrerar systeminställningarna för BX53M-mikroskopet i bildanalysprogramvaran OLYMPUS Stream. Mikroskopiprocesser, belysningsintensitet och förstoring registreras automatiskt av programvaran tillsammans med tillhörande bilder. Detta gör att användaren alltid kan utföra kontroller med samma mikroskopinställningar, vilket förbättrar tillförlitligheten i kontrollresultaten.
Konsekvent färgtemperatur:
Ljusstarka vita LED-lampor som ljuskälla
BX53M-mikroskopet arbetar med ljusstarka vita LED-ljuskällor för både uppåtriktat och genomlysande ljus. LED-lamporna garanterar en jämn färgtemperatur oavsett ljusstyrka. Långlivade LED-lampor ger effektiv belysning och är idealiska för inspektionsapplikationer inom materialforskning.
Optiskt system: Optiskt system UIS2 (oändligt korrigerat)
Fokus slaglängd: 25 mm
Finjustering: 100 µm per varv
Minsta delning: 1 µm Med övre anslag och vridmomentinställning för grovjustering
Max. höjd på objekt: Upplyst: 65 mm (utan distansstycke), 105 mm (med BX3M-ARMAD) Upplyst/genomlysning: 35 mm (utan distansstycke), 75 mm (med BX3M-ARMAD)
Okular: 10x/22
Belysning: Uppåtriktat ljus: Vitt LED-ljus, HF/DF/DIC/POL/MIX Ljusfältbländare, bländare (med centreringsmekanism), HF/DF-låsning
GenomlysningKodad, vitljus-LED, HF/DF/DIC/POL/MIX ljusfältbländare, bländare (med centreringsmekanism), HF/DF-låsning
Objektivrevolver för ljusfält: 5-faldig
Objektivrevolver för HF, DF, MIX: 6-faldig
Kondensor stort arbetsavstånd
Bord (X x Y) 76 mm × 52 mm
Objektiv ingår ej.!!
Funktionell
BX53M stöder de välkända metoderna för konventionellt mikroskopi, t.ex. ljusfält, mörkfält, polariserat ljus och differential interferenskontrast. Vid utveckling av nya material kan många av de svårigheter som uppstår med standardmetoder för att upptäcka defekter lösas med moderna mikroskopitekniker som möjliggör mer exakt och tillförlitlig testning. Nya belysningstekniker och bildinspelningsalternativ med Olympus Stream programvara för bildanalys ger användarna fler valmöjligheter för att analysera sina prover och dokumentera resultaten.
- Det osynliga blir synligt
- Skarpa bilder av hela objektet
- Enkel justering av scenen för översiktsbilder
- Visualisering av både mörka och ljusa områden
- Anpassningsbar till mikroskopi och analyspreferenser
- Utformad för ett brett spektrum av prover
