AstroTrac TT320X-AG montering
Är du en engagerad astrofotograf? Föreställ dig då följande "skräck scenario":
Du har kommit fram till din semesterdestination, himlen klarnar upp i skymningen och Vintergatan står i zenit ovanför dig. Och av viktsskäl har du varit tvungen att avstå från att ta med dig din resemontering.
Denna mardröm behöver inte längre vara verklighet, för nu finns AstroTrac-monteringen – den lätta och platsbesparande resemonteringen.
AstroTrac är inte nödvändigtvis en resemontering i traditionell mening. Man skulle också kunna kalla den en tangentiellarm med segmentdrift.
Fördelarna med AstroTrac i korthet:
AstroTrac är en helt ny typ av resemontering med mycket precis efterföljning i 2 timmar, universellt användbar för astrofotografering och visuell observation med refraktorer med kort brännvidd.
Med en vikt på endast 1,1 kg och en storlek på endast 425x95x43 mm i hopfällt tillstånd är den extremt lätt att transportera och kan användas över hela världen. AstroTrac innebär enkel och snabb uppsättning. Sätt den på ett fotostativ, centrera polstjärnan i polsökaren, rikta in kameran eller teleskopet och tryck på "Track-knappen" – klart.
Bästa bearbetningskvalitet tack vare högteknologiska material. Drivspindeln och motorn är specialtillverkade för AstroTrac och garanterar en drivnoggrannhet på endast några få bågsekunder.
AstroTrac i detalj:

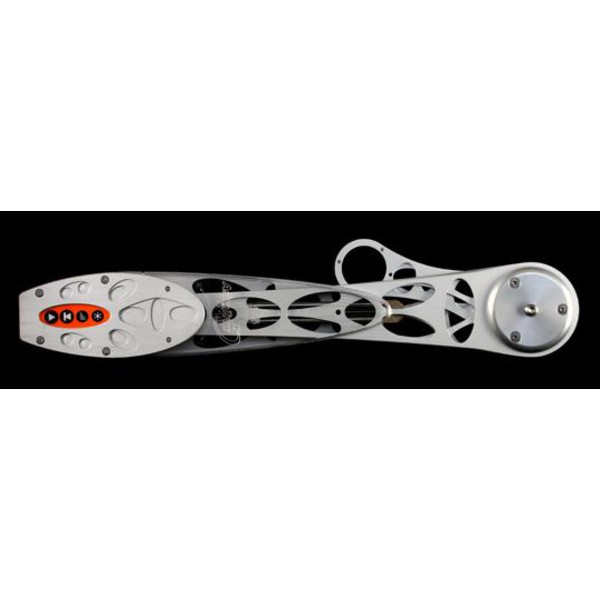

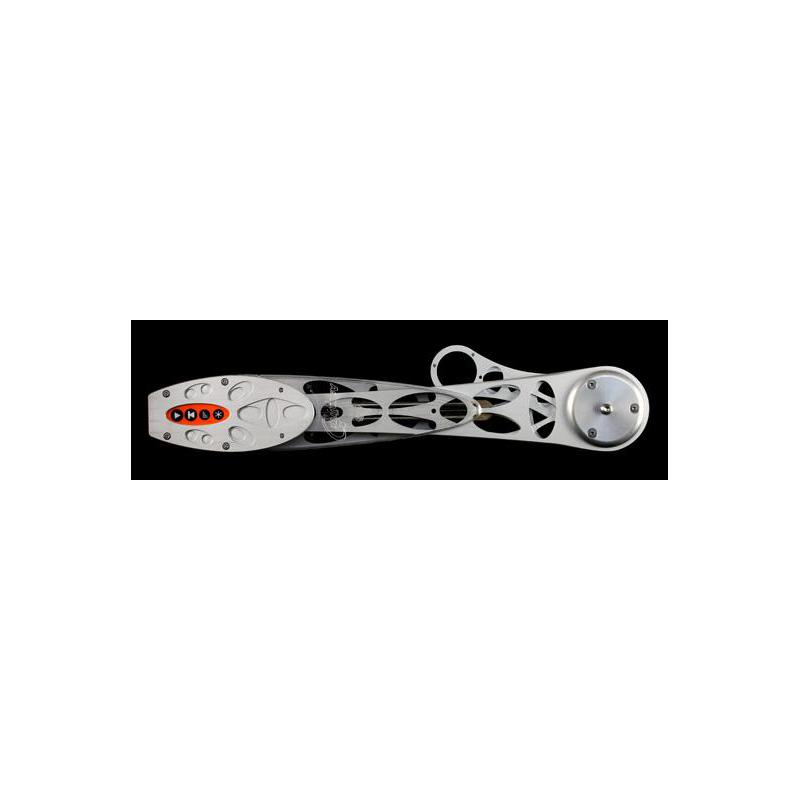

I princip består AstroTrac av två armar, varav den ena är fast monterad och den andra kan flyttas mot den fasta armen med hjälp av en spindel. Kamera, teleskop etc. fästs på den rörliga armens övre del.
Rörelsen för att driva spindeln och därmed kompensera för jordens rotation sköts av en liten, strömsnål stegmotor som driver drivspindeln direkt. På så sätt undviks ytterligare fel från mellanliggande reduktionsväxlar.
Motor och drivspindel tillverkas tillsammans för att som en enhet garantera ett så minimalt periodiskt drivfel som möjligt. Steglängden för drivspindeln är 0,3 bågsekunder.
Det periodiska snäckfelet ligger på några få bågsekunder över en tidsperiod på några minuter – idealiskt för korta exponeringstider med digitala eller analoga spegelreflexkameror.
Drivspindeln är innesluten i ett speciellt, mycket hårt polykarbonat (betydligt mindre sprött än akrylglas) och upplösningen motsvarar i jämförelse ett konventionellt snäckhjul med 60 cm diameter! Insidan av akrylglaset belyses under drift av röda lysdioder, så att man i mörker alltid kan se hur länge AstroTrac kan köra innan spindelns ände nås. Som axellager används högprecisa koniska rullager.
De flesta enskilda delarna i AstroTrac tillverkas av en speciell aluminium av flygplanskvalitet på högprecisions CNC-maskiner. Detta material är extremt vridstyvt, vibrationsdämpande och samtidigt hårt och mycket lätt. Alla fästskruvar är tillverkade av rostfritt V2A-stål.
AstroTrac fästs på lutningshuvudet på ett vanligt fotostativ med ett 3/8" fotogänga. Detta huvud riktas under drift i lutning och azimut mot himmelspolen. Kameranslutningen är ett standard 1/4" fotogänga. Ju stabilare stativet och lutningshuvudet är, desto högre kan instrumentbelastningen vara – maximalt upp till 15 kg!
Tack vare den geniala konstruktionen kan AstroTrac användas både på norra och södra halvklotet.
AstroTrac fälls ut från sitt grundläge och vrids 180 grader beroende på om den används norr eller söder om ekvatorn – moturs för norra halvklotet och medurs för användning söder om ekvatorn. Det behövs inga omkopplare eller ändring av motorns rotationsriktning.
AstroTrac är förberedd för montering av ett polsökarteleskop. Detta ingår dock inte i leveransen.
Som en nyhet levereras nu varje AstroTrac med en magnetisk hållare för polsökaren. AstroTrac-polsökaren monteras på några sekunder och hålls exakt axelparallellt med tre starka neodymmagneter – utan klämskruvar. Dessutom kan den vridas fritt tack vare magnetfästet.

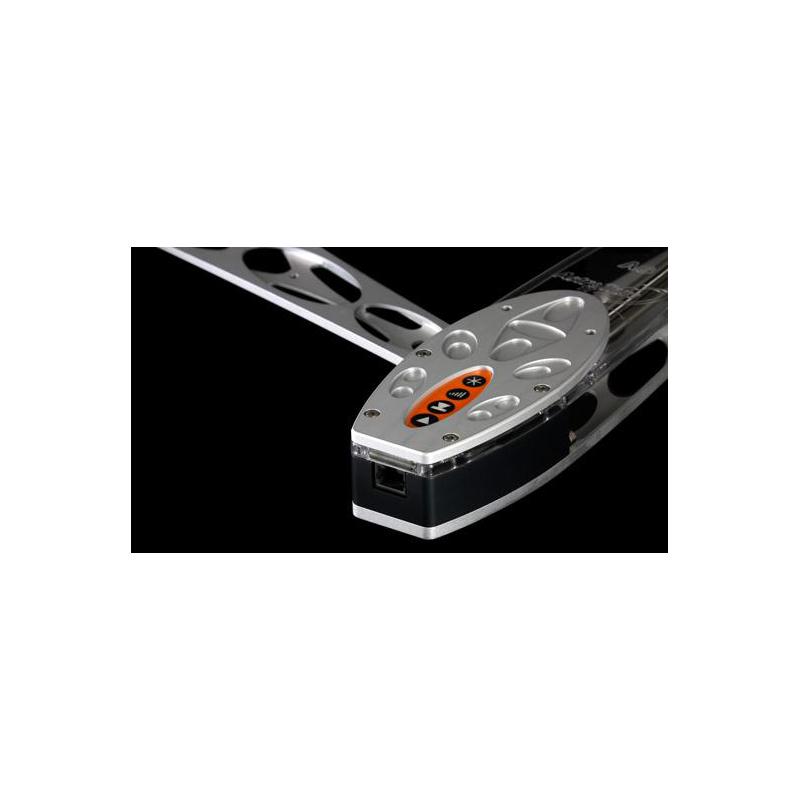

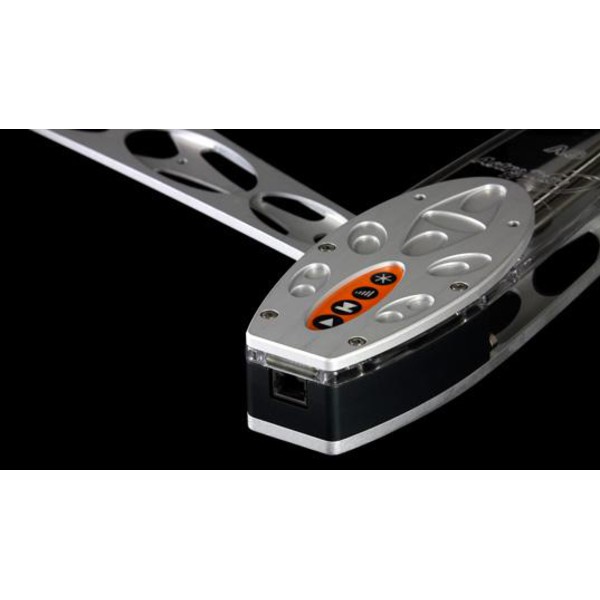

Den kompletta styrningen av AstroTrac-monteringen sker via fyra inbyggda knappar i den nedre delen av den rörliga armen. Både knapparna och den genomskinliga delen av armen kan belysas indirekt med färgade lysdioder.
Knapparna styr start- och stoppfunktionen på AstroTrac, dessutom kan du ställa in ljusstyrkan på lysdioderna och volymen på de akustiska signalerna i fem steg. AstroTrac drivs med 12 volt likström. Ingången är en vanlig standardjack som kan anslutas till valfri liten strömförsörjningsenhet. Hela drivsystemet är mycket strömsnålt (ca 250 mA vid 12 volt).
Den nya TT320X-AG-versionen från AstroTrac skiljer sig från sin föregångare TT320 genom följande tekniska nyheter och förbättringar:
- Ytterligare spårningshastigheter för solen och månen, istället för endast för stjärnor, kan nu ställas in på sol- respektive månhastighet med ett enkelt knapptryck vid start. Detta öppnar upp två helt nya användningsområden, t.ex. för visuell och fotografisk observation med kortbrännviddiga refraktorer (t.ex. askgrå månsken, smal månskära, solfläckar).
- Autoguider-anslutning! - Kontrollera din AstroTrac-montering via en autoguider. Även vid långa brännvidder och långa exponeringstider är exakt efterföljande astrofotografering enkelt att göra. Den ST-4-kompatibla anslutningen passar de flesta vanliga autoguiders, t.ex. Mammut Lyuba CCD-kamera (21883) eller Orion StarShoot Autoguider (14248).

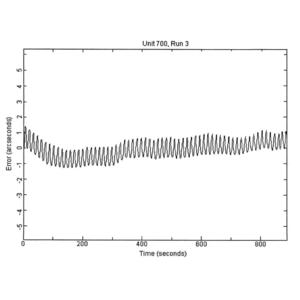

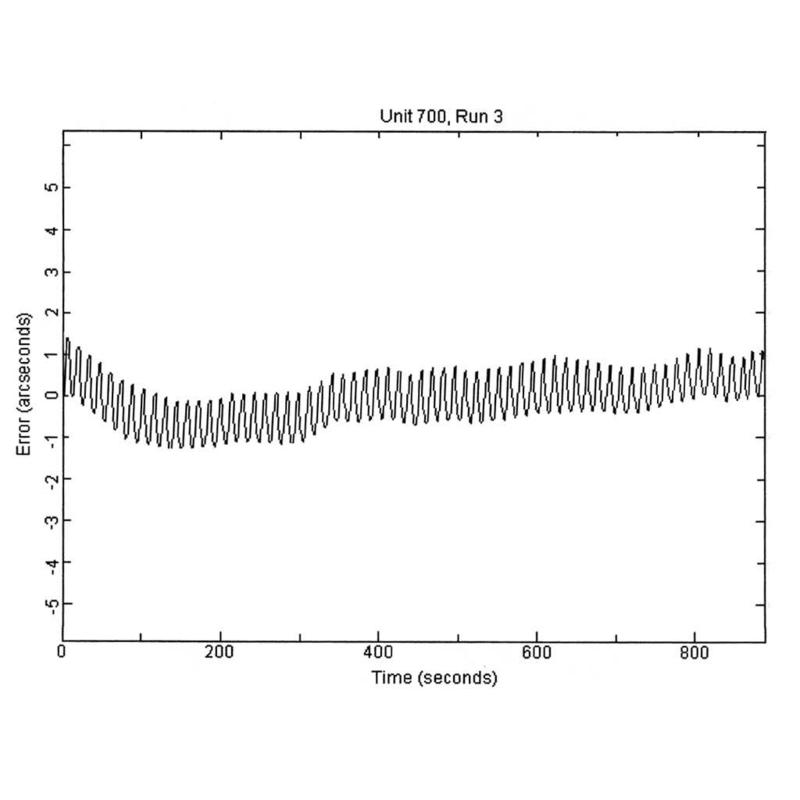

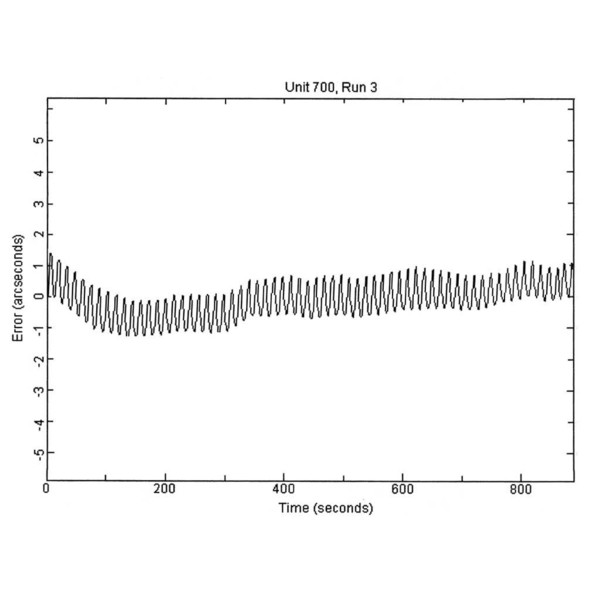

- Ett helt omarbetat drivsystem med förbättrad spårningsnoggrannhet (även utan autoguiding) AstroTrac garanterar nu en noggrannhet på 5 bågsekunder (topp till topp) under en period på 5 minuter. Detta möjliggör även fotografisk användning av längre brännvidder för deep sky-fotografering.
- Ultraportabel: AstroTrac väger bara 1 kg! Inte tyngre än en mjölkförpackning, men lika lätt att transportera. Jämfört med tidigare versioner har vikten minskats avsevärt tack vare en skelettkonstruktion.
- Avsevärt ökad instrumentlastkapacitet. TT320 hade en lastkapacitet på 10 kg, medan den nya TT320X-AG nu kan bära hela 15 kg (maximalt, kort byggd) instrumentlast.
- Förlängd polsökararm för att avsevärt förenkla polinställningen.
