Flattener är en lins som gör bildfältet plattare, eftersom det kröks något av primäroptiken. Denna krökning gör att stjärnor mot kanten av bildfältet blir mindre skarpa och "sträckta" i bilderna. Flattenern, även kallad fältutjämningslins, korrigerar detta fel.
Effekten av bildfältets krökning är särskilt märkbar vid små bländaröppningar (t.ex. f/5 till f/7) och stora kamerasensorer (t.ex. i en kamera). Det är här det lönar sig att använda en flattener. Astrofotografer kan njuta av bilder där stjärnorna förblir skarpa ända ut till bildens kant. Flattenern monteras mellan teleskopet och kameran.

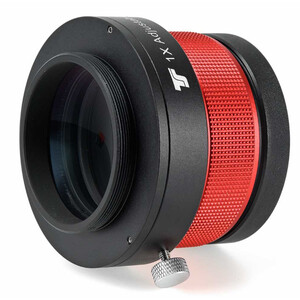

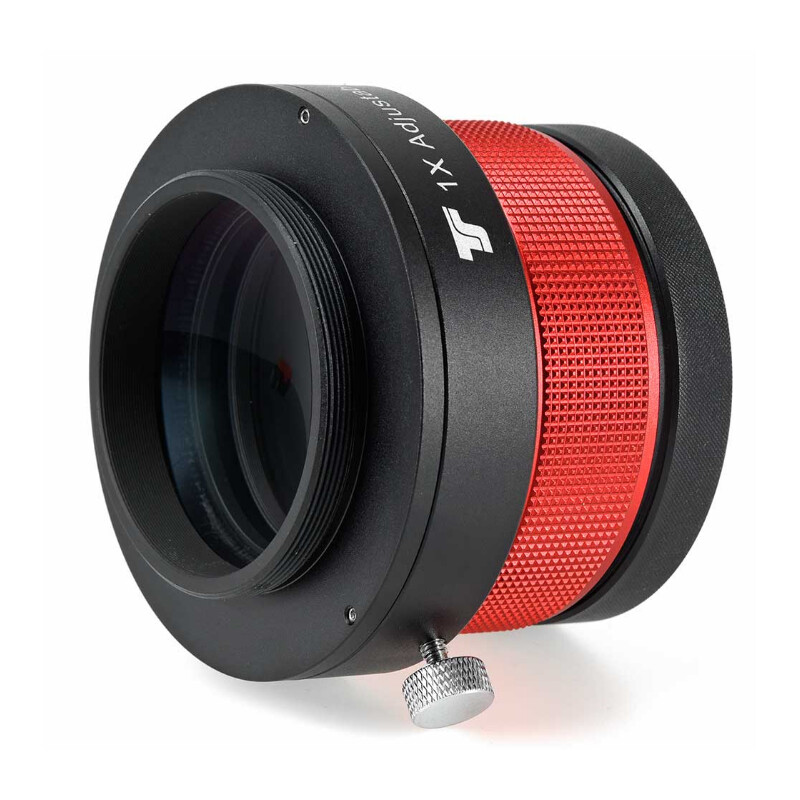

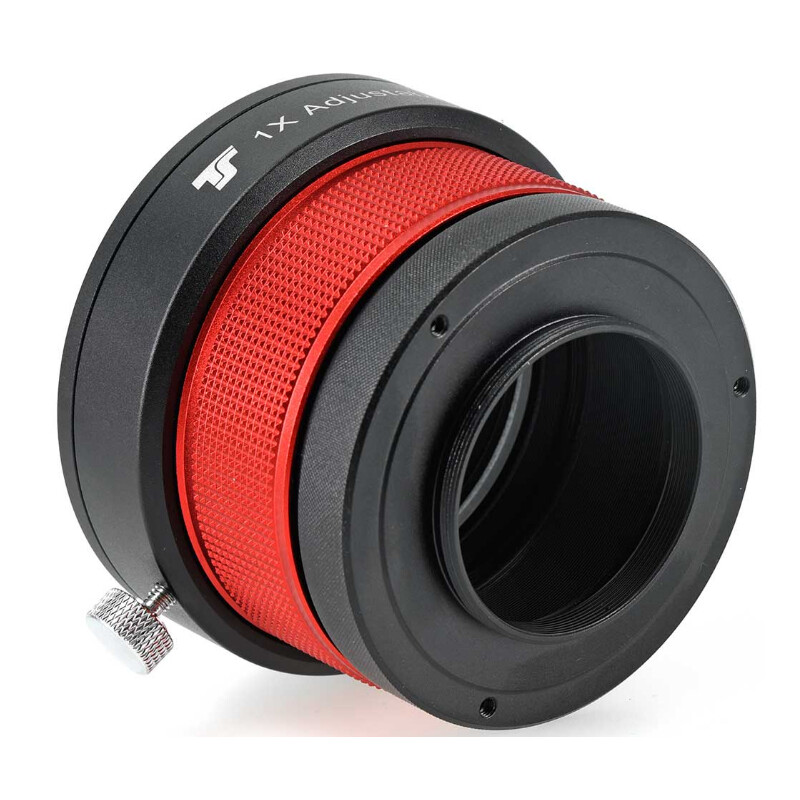

Fullframe-korrektor för refraktorer från 80 till 155 millimeters öppning

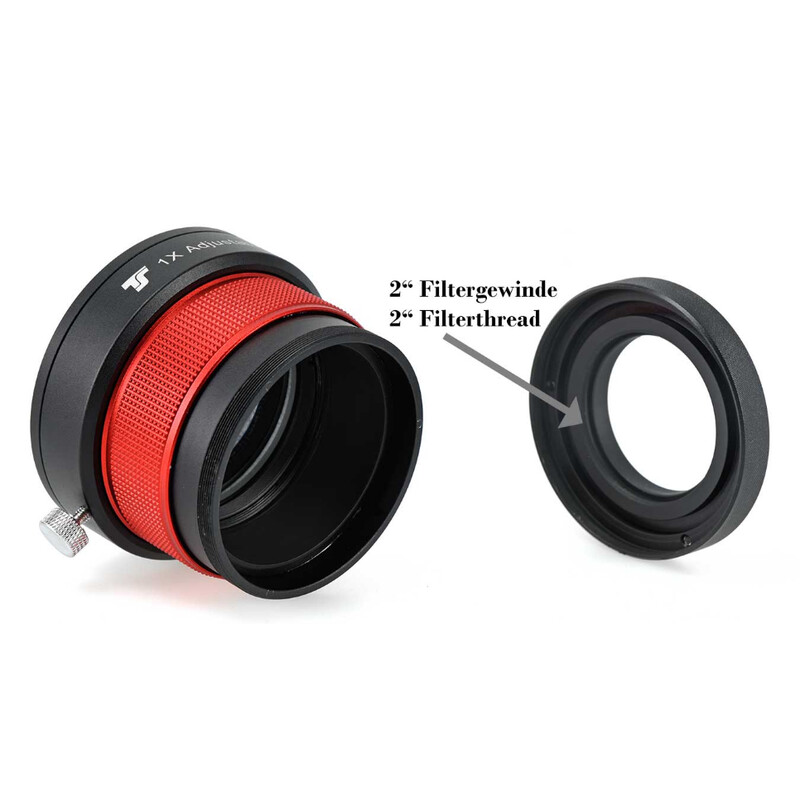

En viktig komponent i korrektorn är en integrerad finjustering. Genom att vrida på den räfflade ringen på korrektorn kan du justera avståndet till sensorn till bråkdelar av en millimeter. Så snart du har uppnått önskat avstånd fixerar du det med klämskruven. På så sätt kan du bestämma det optimala avståndet med hjälp av testbilder med kameran ansluten, utan ytterligare adaptrar och inställningsringar. Kameran roterar inte under finjusteringen.
Följande inställningar från den innersta positionen av justeringen till sensorn rekommenderas:
- Bländare 80 mm / brännviddsförhållande f/6 - 81,2 mm
- Bländare 80 mm / brännviddsförhållande f/7 - 80,2 mm
- Bländare 102 mm / brännviddsförhållande f/7 - 75,3 mm
- Bländare 115 mm / brännviddsförhållande f/7 - 73,0 mm
- Bländare 130 mm / brännvidd f/7 - 69,7 mm
- Bländare 140 mm / brännviddsförhållande f/6,5 - 68,0 mm
- Bländare 155 mm / brännviddsförhållande f/8 - 57,0 mm
Beräkningsexempel för att ställa in avståndet:
- Teleskop: Refraktor med 130 mm bländare f/7, d.v.s. 910 mm brännvidd.
- Kamera: Spegelreflexkamera med 55 mm avstånd från M48-gängan till sensorn.

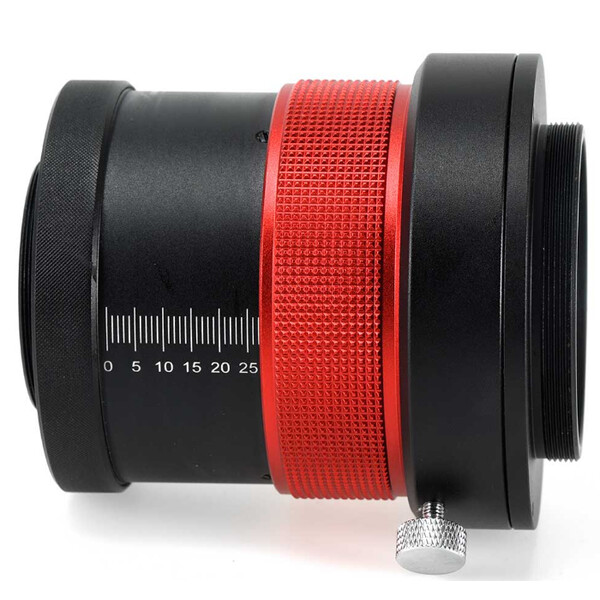

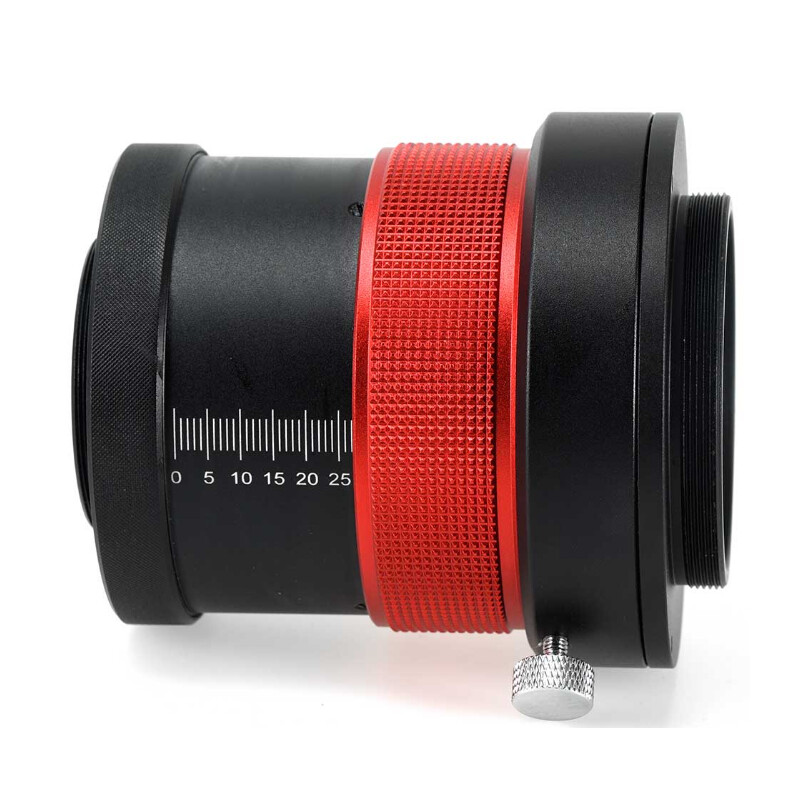

Arbetsavståndet är 69,7 mm enligt tabellen. Subtrahera helt enkelt 55 mm (avståndet från gänga till sensor) från detta mått. Då återstår 14,7 mm. Vrid helt enkelt den variabla justeringen 14,7 mm utåt, detta kan enkelt justeras med hjälp av avståndsmarkeringarna. Du har nu det optimala avståndet och kan börja ta bilder.
TS Optics är ett varumärke som tillhör Teleskop.
