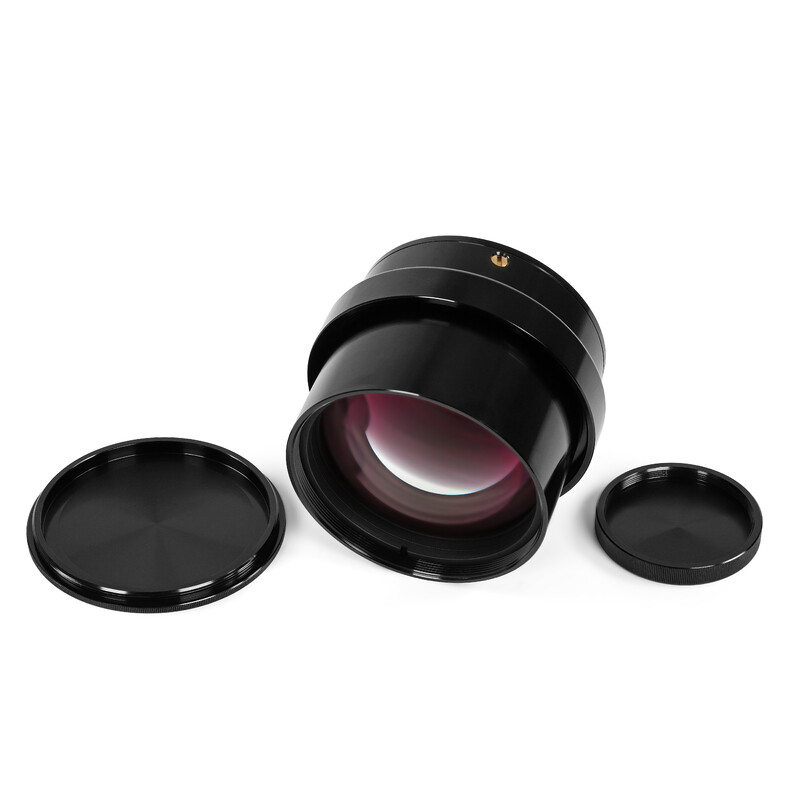

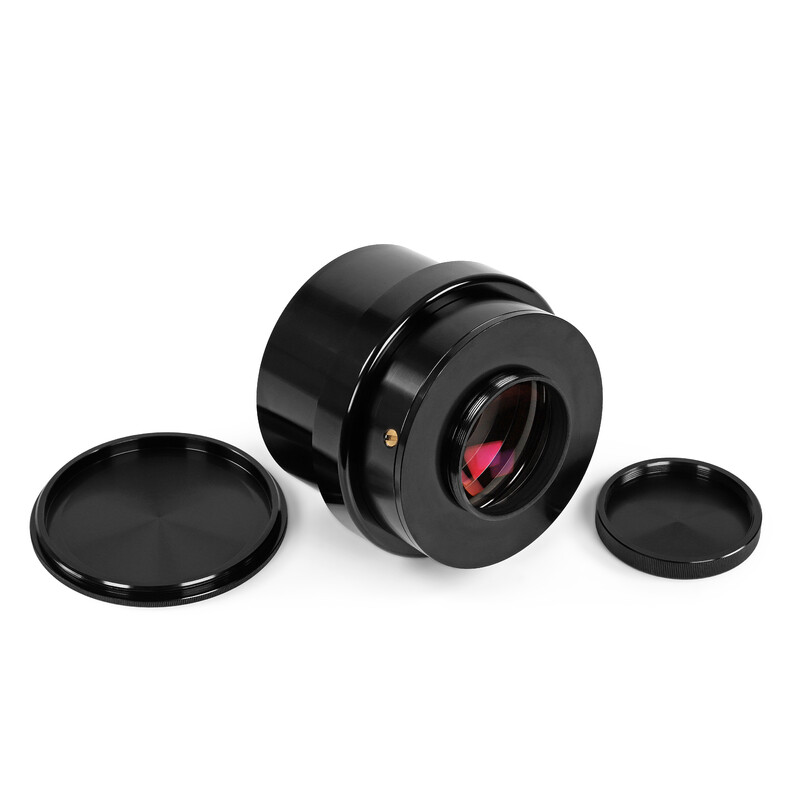

Reducer 0,7x för 108/600 Kvintupel APO

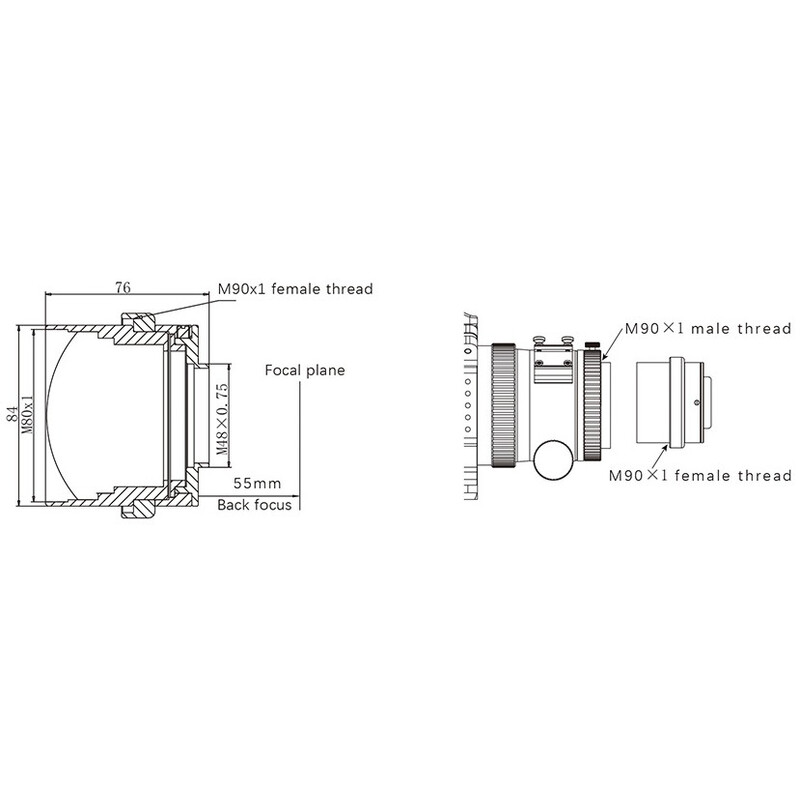

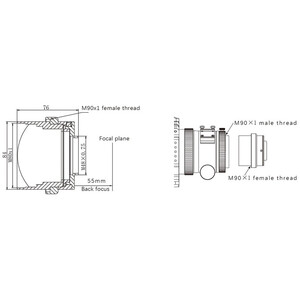

Måttritningen innehåller reducerarens anslutningsgängor:

De sitter på teleskopsidan:

• En M80x1 invändig gänga på objektivpaketets fäste (använd den mycket försiktigt!)

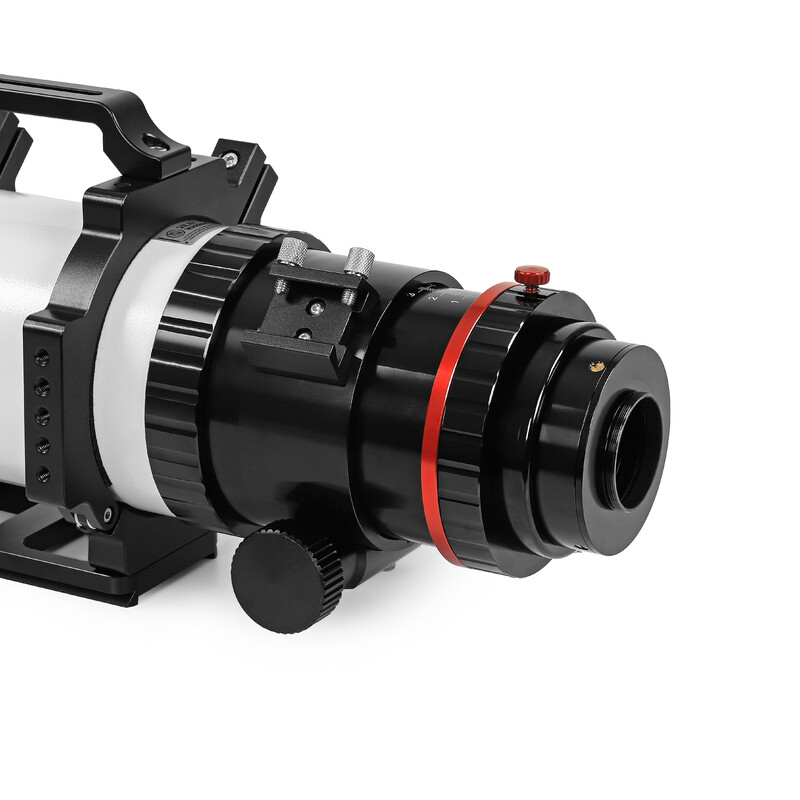

• En M90x1 invändig gänga utanför objektivfattningen - detta är standardgängan för anslutning till kameran. Omegon Apokromatisk Refraktor Pro APO AP 108/600 Kvintupel OTA

En M48x0,75 utvändig gänga finns tillgänglig på kamerasidan. Dess fläns har en optisk längd på 20,2 mm och kan roteras med hjälp av de tre bronsskruvarna (M6).

Måttritningen är inte helt komplett:

• Det finns en M48x0,75 filtergänga inuti reduceraren. Denna är åtkomlig när delen på kamerasidan är helt bortskruvad.
• Vinjetteringen hos fullformatssensorer kan också minskas om delen på kamerasidan skruvas loss: Den skruvas fast på objektivpaketet med en M78x1-gänga. En backfokus på 75,2 mm gäller då från denna gänga. Lämpliga adaptrar kan skruvas fast på den utvändiga M78-gängan på objektivpaketet.

(Benjamin Mirwald)
