TS Flip Mirror och Off Axis Guiding System – med 360° rotation
- En av de mest mångsidiga lösningarna för två utgångar – för observation och astrofotografering
- fri justering av den stora sidovyn

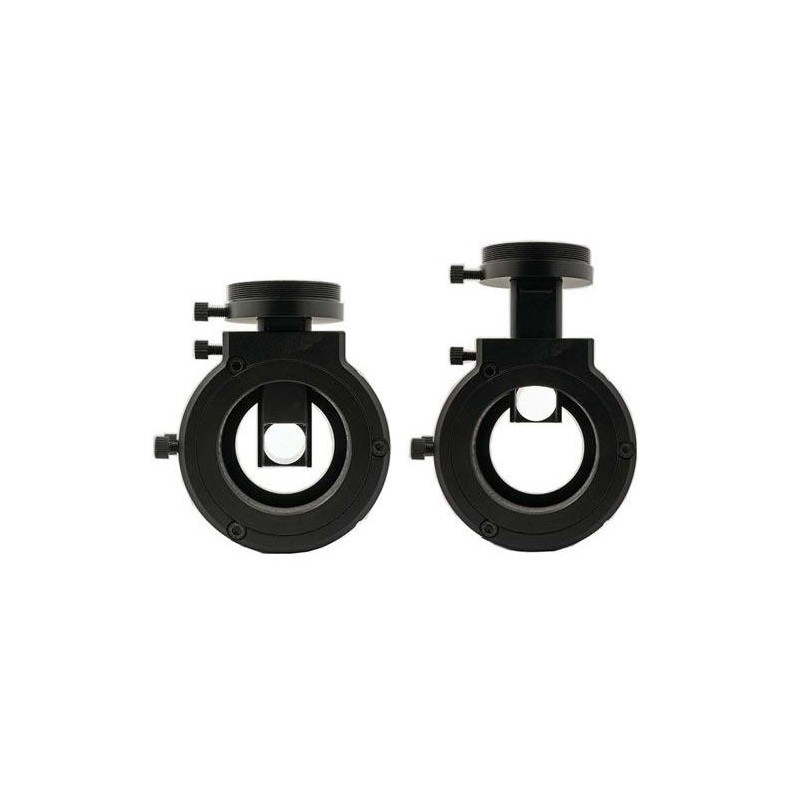

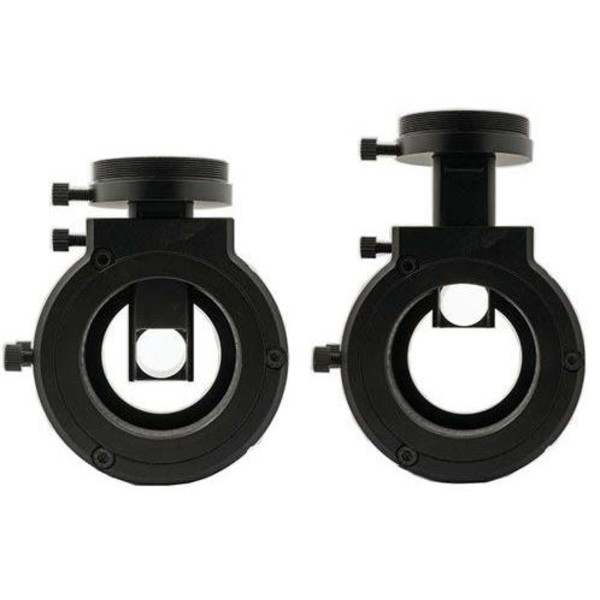

Användning som flipspegel: ingen vippspegel fälls upp, utan ett prisma placeras exakt på den optiska axeln när 90°-insyn önskas. Vid rak användning skjuts den sidovyn med prismat enkelt utåt och frigör därmed hela genomgången. Centrera objektet med sidovyn, skjut sedan sidovyn längre ut och du kan se eller fotografera målet i huvudfokus.

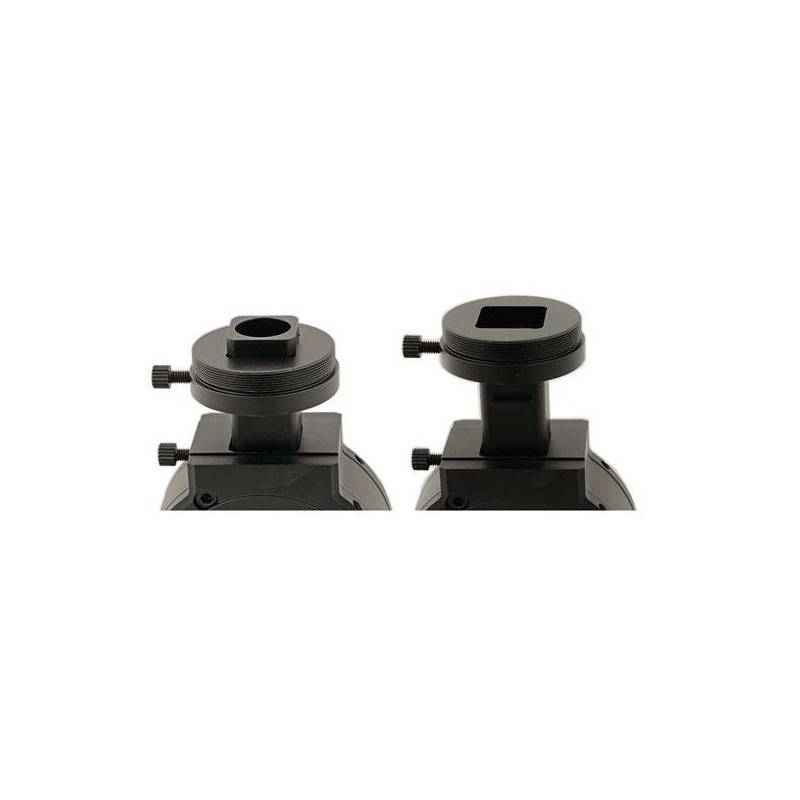

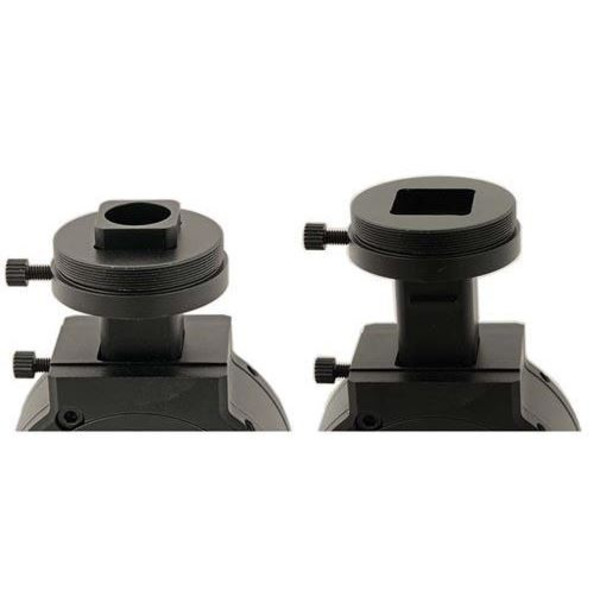

Användning som Off Axis Guider: sidovyn skjuts upp så långt att prismat täcker öppningens kantområde. På så sätt används stjärnorna i kantområdet, som inte registreras av bildsensorn, för efterföljning. Denna användning är lämplig för sensorer upp till ca 30 mm diameter (APS-C). Flip Mirror kan också roteras 360°, vilket underlättar att hitta en ledstjärna.
TS Flip Mirror behöver endast 35,5 mm bygghöjd. Därför kan Flip Mirror även användas på teleskop med något kortare fokusläge.

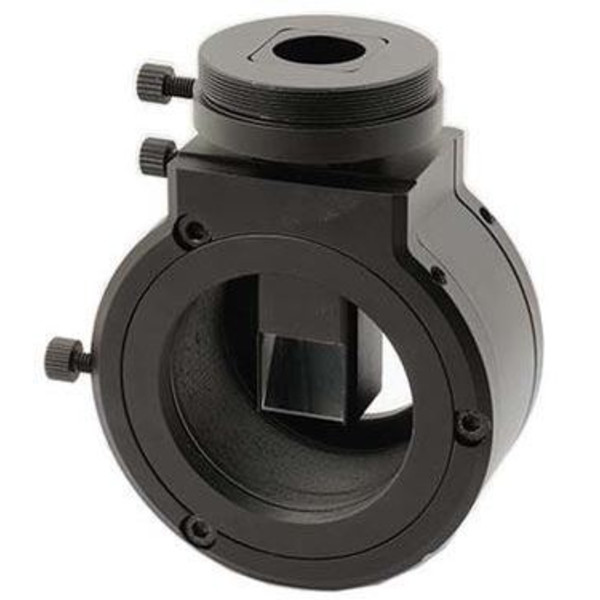

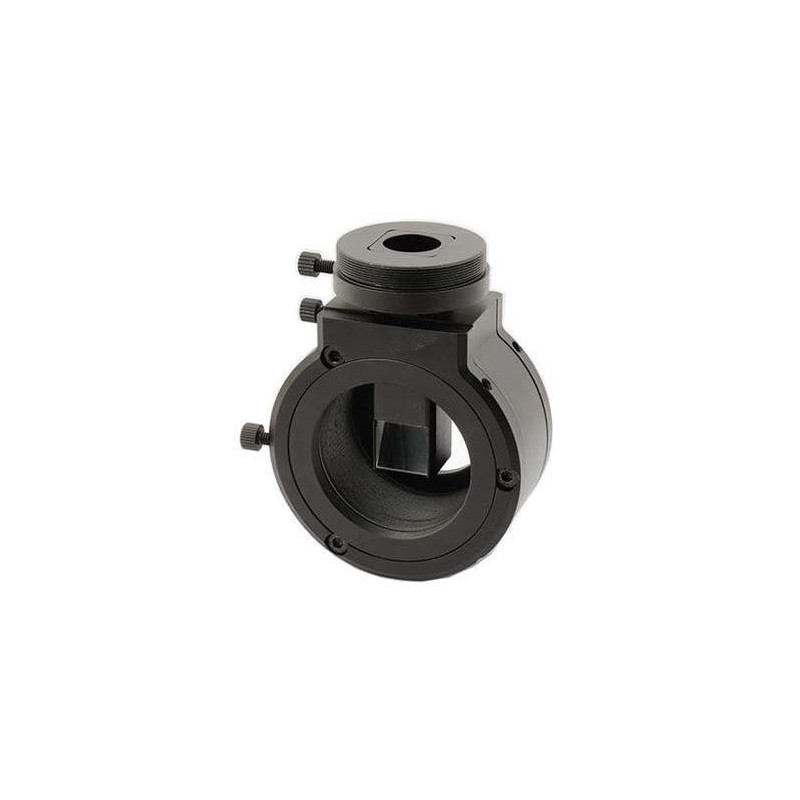

Ett multibelagt prisma avleder ljuset i en vinkel på 90° – ungefär som en spegel. När den laterala insikten är helt infälld befinner sig prisman på axeln. På så sätt syns exakt den bild i den laterala insikten som tidigare var synlig med rakt inblick (Planet, månskrapa ...). Du kan alltså centrera målet exakt. Dra sedan ut sidovyn så är vägen fri för huvudfokus, där till exempel en CCD-kamera är ansluten.

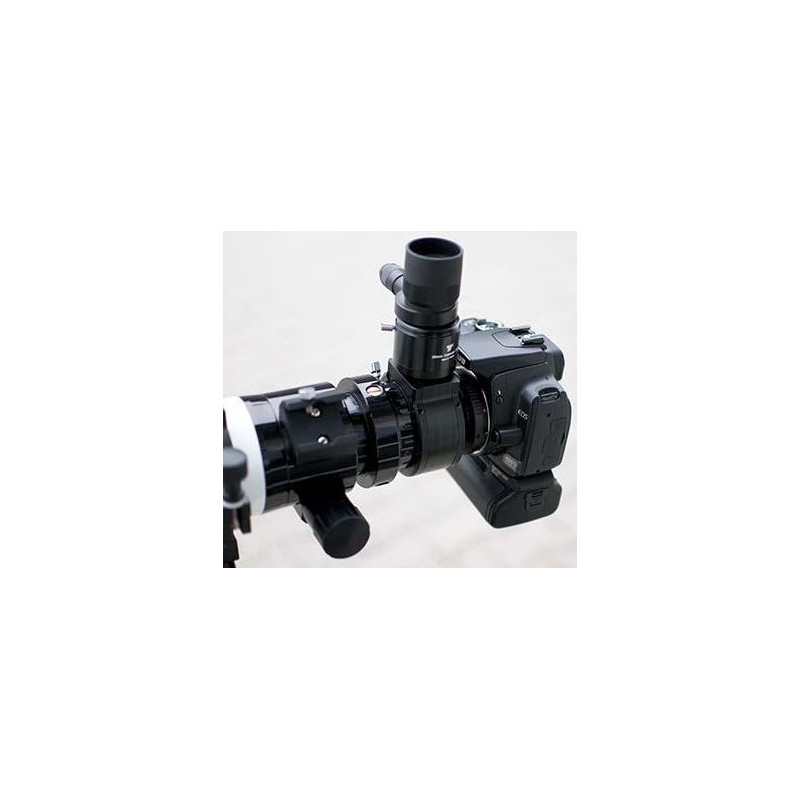

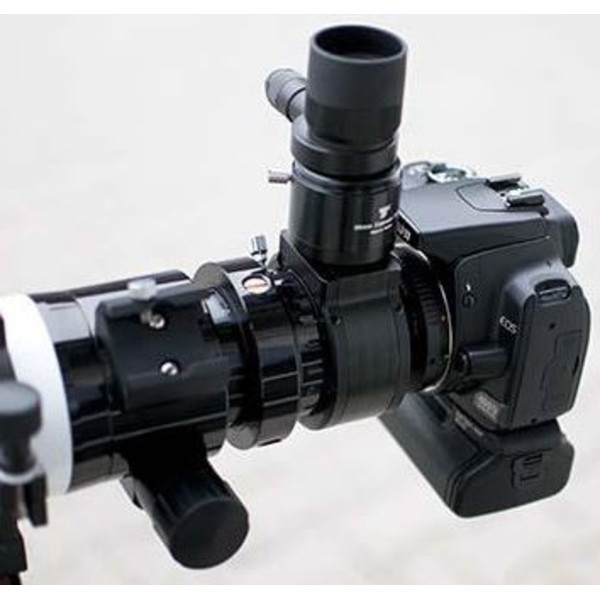

Om du bara drar ut sidovyn delvis kan prismat fortfarande fånga ljus, så att du samtidigt kan fotografera i huvudfokus och observera genom sidofokus eller följa bilden. Därmed har du alla funktioner hos en off-axis-guider.
Användning som flip-spegel och även som off-axis-guider är endast meningsfullt om du kan växla och se en skarp bild i båda utgångarna. Du måste alltså anpassa skärpan i sidovyn till skärpan i huvudfokus. Detta kan du göra genom att flytta sidokopplingen.
- Anslutningsgänga på teleskopsidan: M48x0,75 mm (2" filtergänga) – invändig gänga ... 360° vridbar
- Anslutningsgänga på kamerasidan: T2-gänga (M42x0,75) utvändig gänga ... 360° vridbar
- Anslutningsgänga för sidovy: T2-gänga (M42x0,75) utvändig gänga
