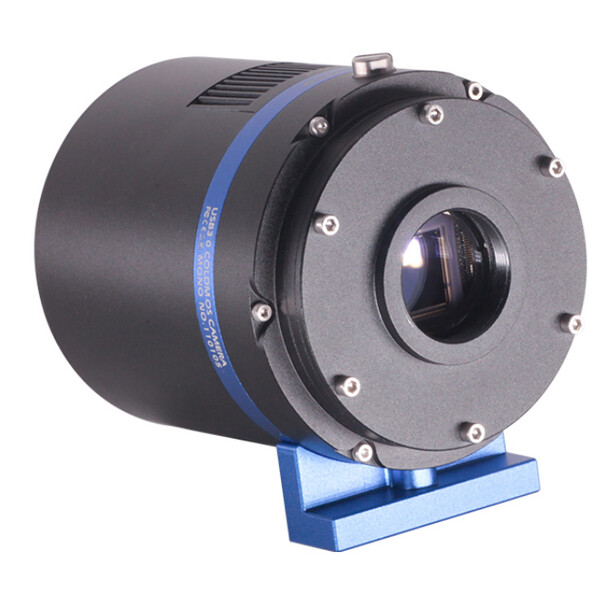

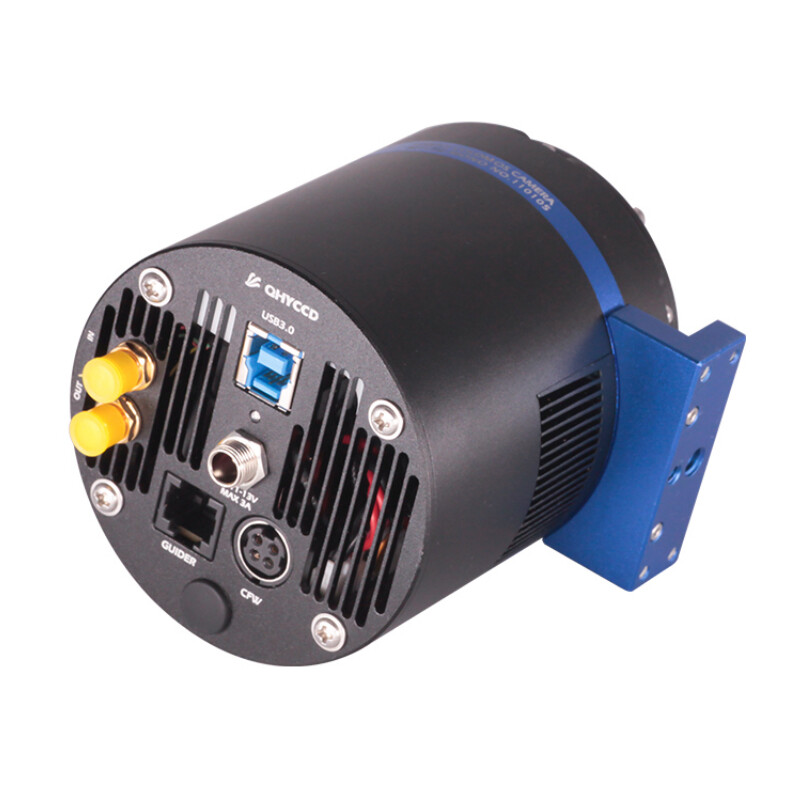

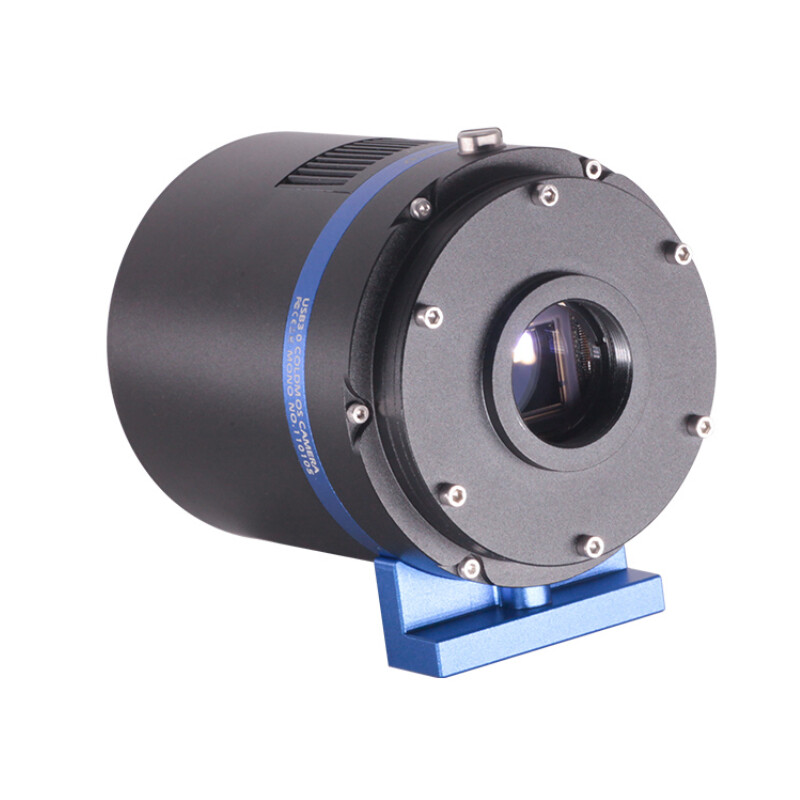

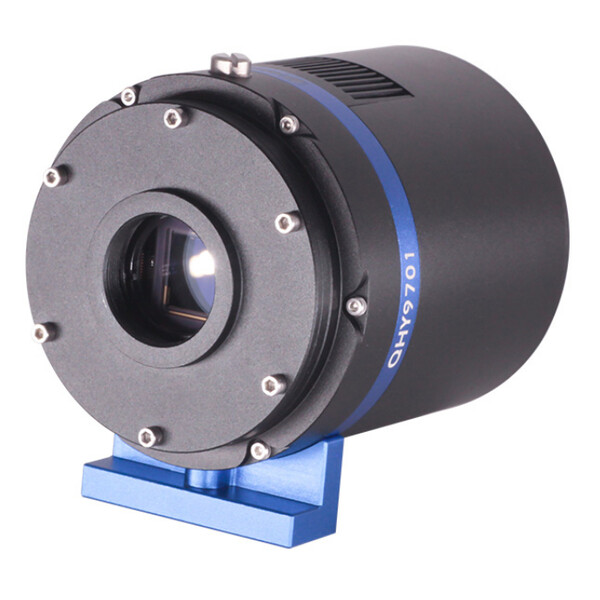

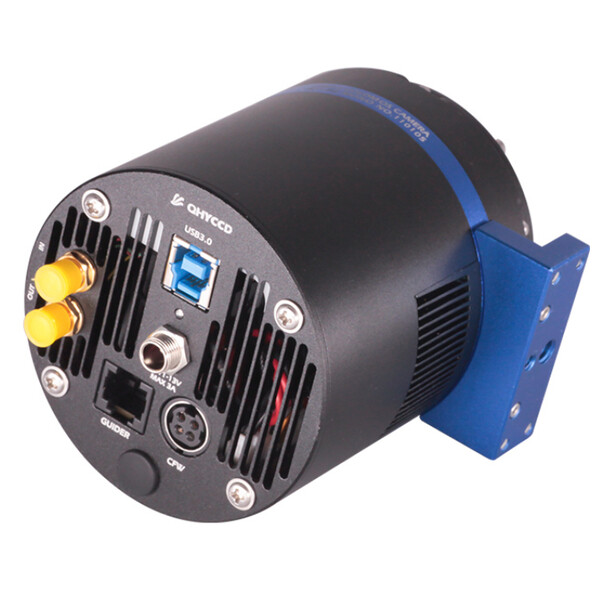

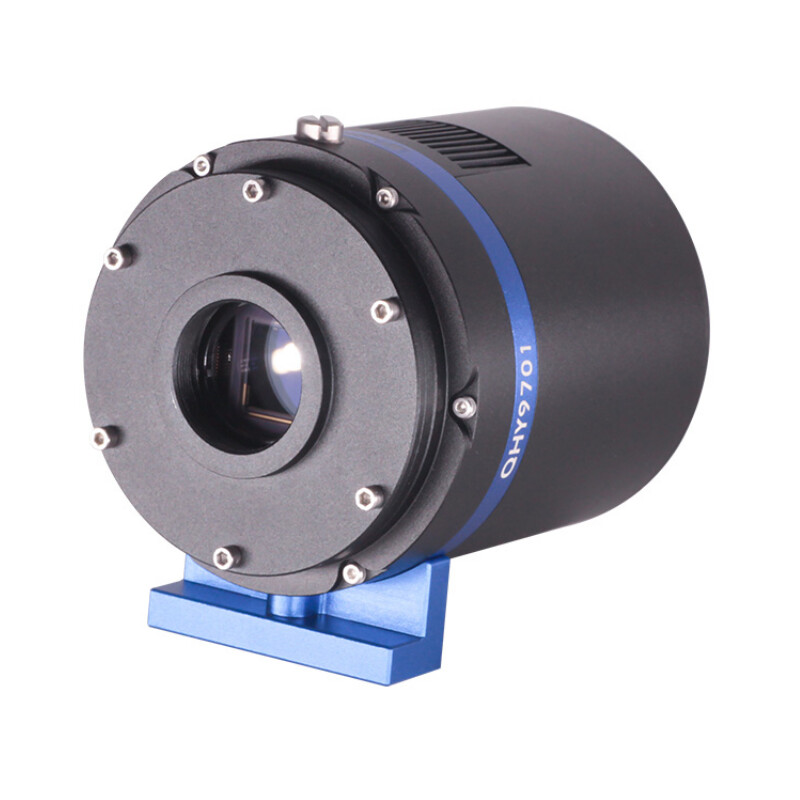

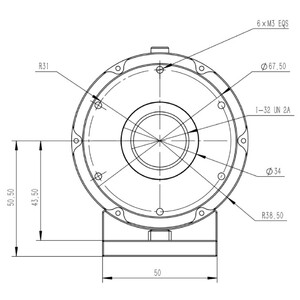

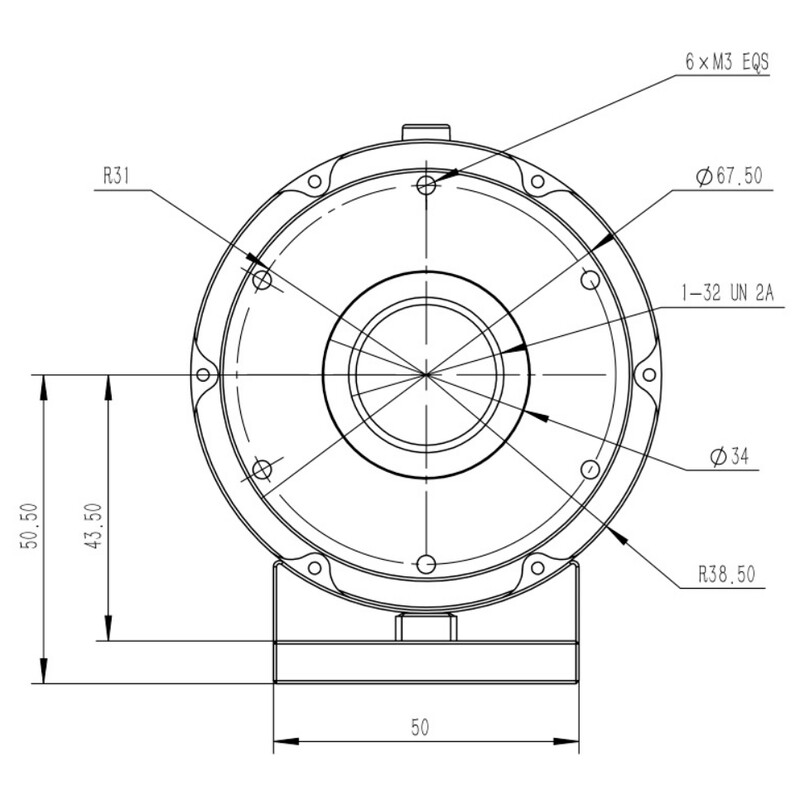

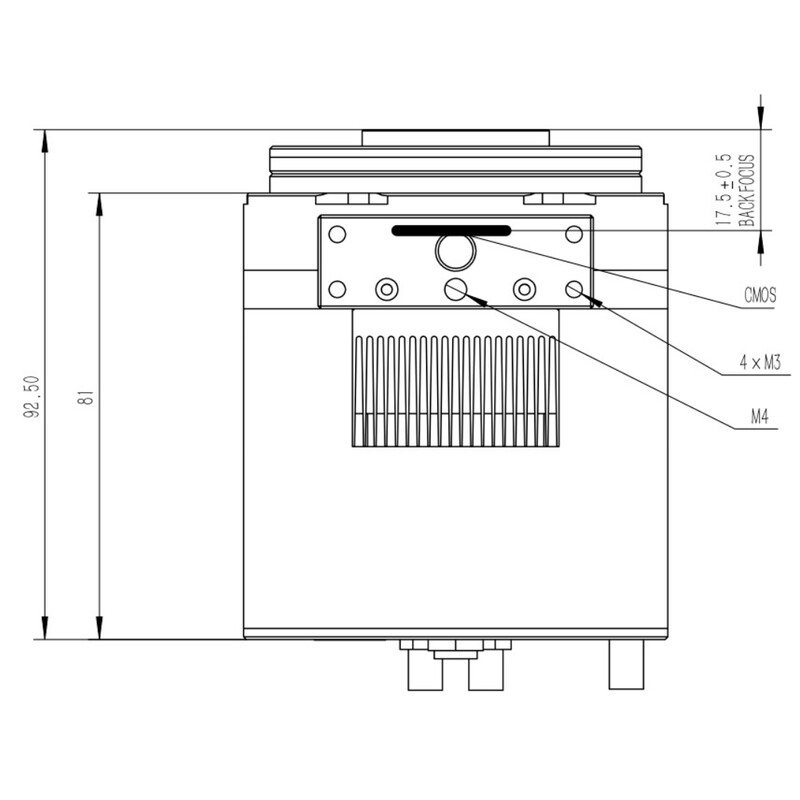

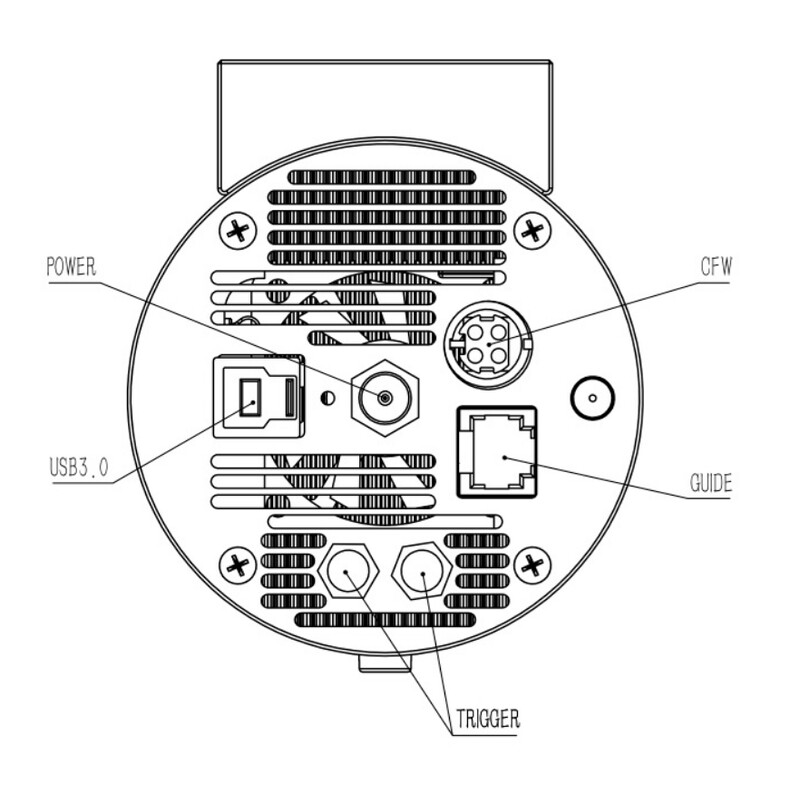

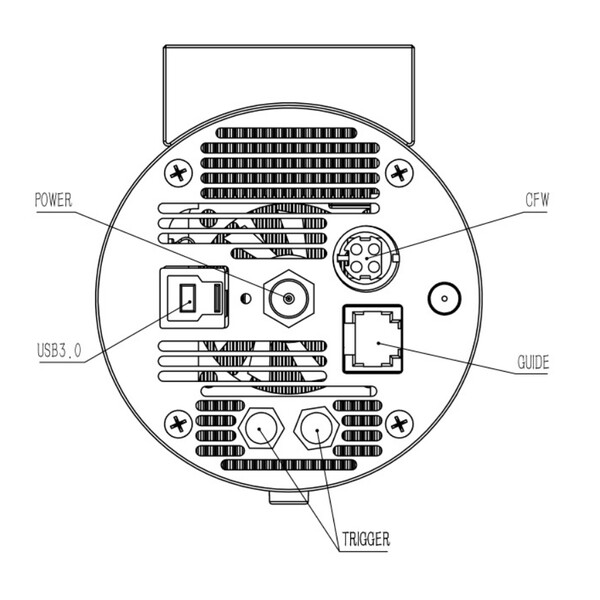

QHY9701 är en kyld vetenskaplig CMOS-kamera med en bakgrundsbelyst CMOS-sensor av typen GSENSE9701. CMOS-sensorn har ett mycket brett spektrum.
Med sina egenskaper som stora pixlar, ett extremt brett spektrum och lågt brus är den lämplig för avancerad mikroskopi, mikrooptik, biofluorescens och andra vetenskapliga forskningsområden.
Den har en topp-QE på 89 % vid 610 nm. Den höga, breda känsligheten från NIR till UV gör QHY9701 till en perfekt kamera för spektralanalys- och spektralbildsystem. QHY9701 är också en idealisk vetenskaplig CMOS-kamera för fluorescensavbildning.
BSI, bakbelyst CMOS-struktur:
En fördel med den belysta CMOS-strukturen är den ökade känsligheten. Med en klassisk sensor med belysning på framsidan måste de Photon som kommer in i sensorns ljuskänsliga skikt först passera genom metallkablarna som ligger direkt ovanför det ljuskänsliga skiktet. Ledningsstrukturen reflekterar en del av fotonerna och minskar sensorns effektivitet.
Med en sensor med belysning bakifrån kan ljuset tränga in i det ljuskänsliga skiktet bakifrån. I detta fall är ledningarna som är inbäddade i sensorn placerade under det ljuskänsliga skiktet. Därför träffar fler infallande fotoner det ljuskänsliga skiktet.
Förhållandet mellan antalet Photon och antalet genererade elektroner kallas kvanteffektivitet. Ju högre kvanteffektivitet, desto effektivare omvandlar sensorn fotoner till elektroner och desto känsligare är den.
