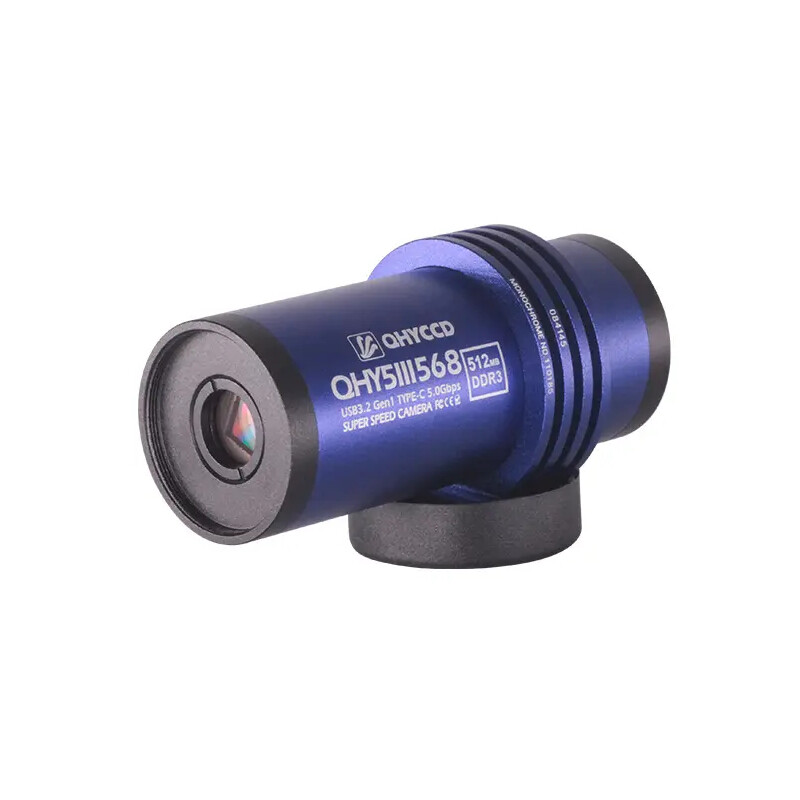

Kamera 5III568M/C från QHY är en planet- och guidekamera i den senaste 5III V2-serien. Tack vare bakgrundsbelysningstekniken är den särskilt känslig. Den använder en global slutare och stöder äkta hårdvarubinning. Den uppnår en mycket hög hastighet på 304 bilder per sekund med en upplösning på nästan 1080p.

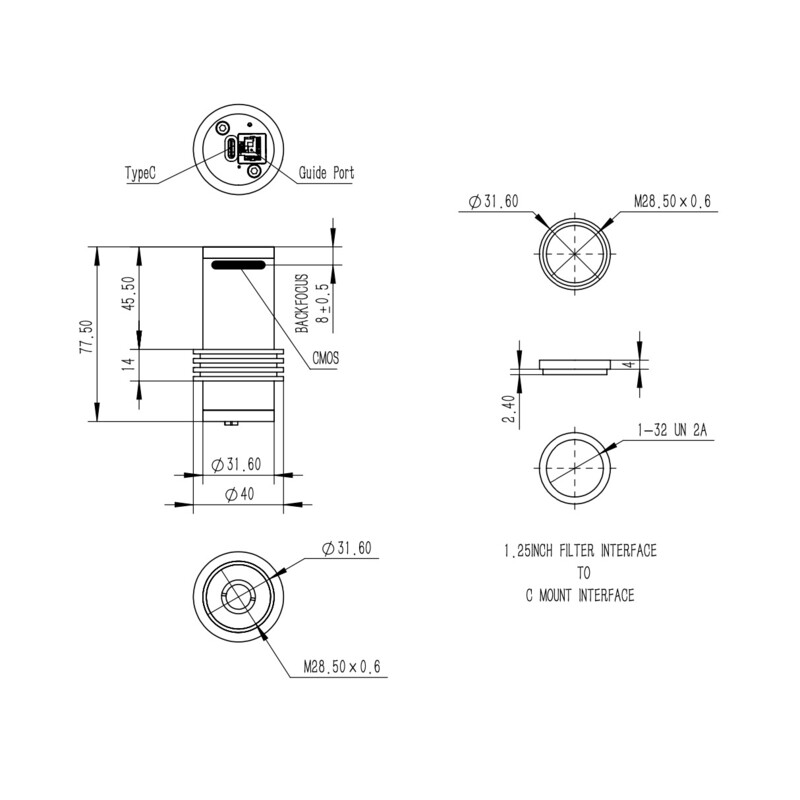

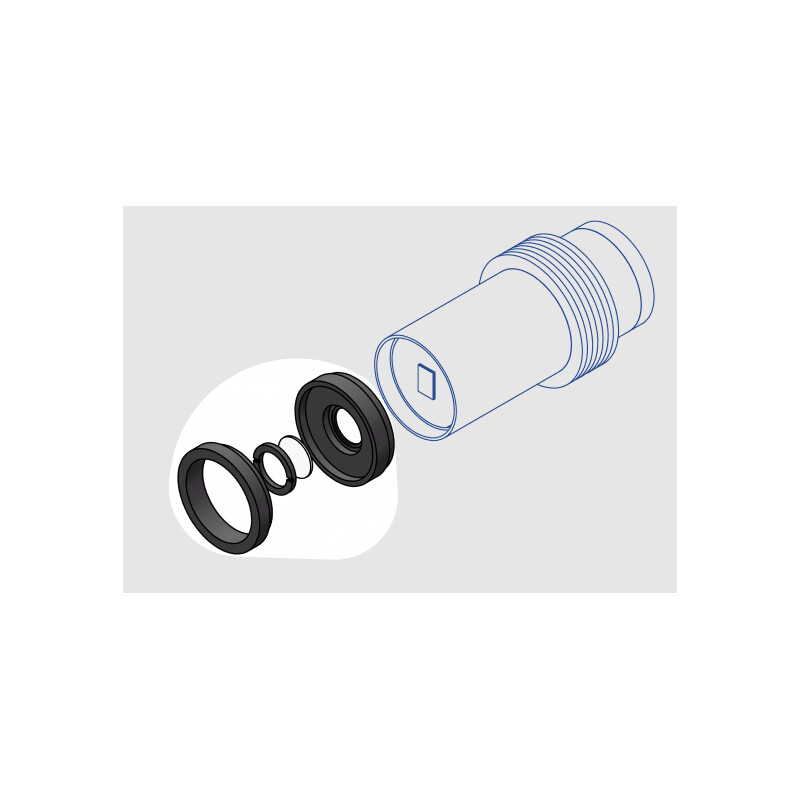

Kameran kan enkelt anslutas till 1,25-tums fokuseraren.
BSI, bakbelyst CMOS-struktur:
En fördel med den belysta CMOS-strukturen är den ökade känsligheten. Med en klassisk sensor med belysning på framsidan måste de Photon som kommer in i sensorns ljuskänsliga skikt först passera genom metallkablarna som ligger direkt ovanför det ljuskänsliga skiktet. Ledningsstrukturen reflekterar en del av fotonerna och minskar sensorns effektivitet.
Med en sensor med belysning bakifrån kan ljuset tränga in i det ljuskänsliga skiktet bakifrån. I detta fall är ledningarna som är inbäddade i sensorn placerade under det ljuskänsliga skiktet. Därför träffar fler infallande fotoner det ljuskänsliga skiktet.

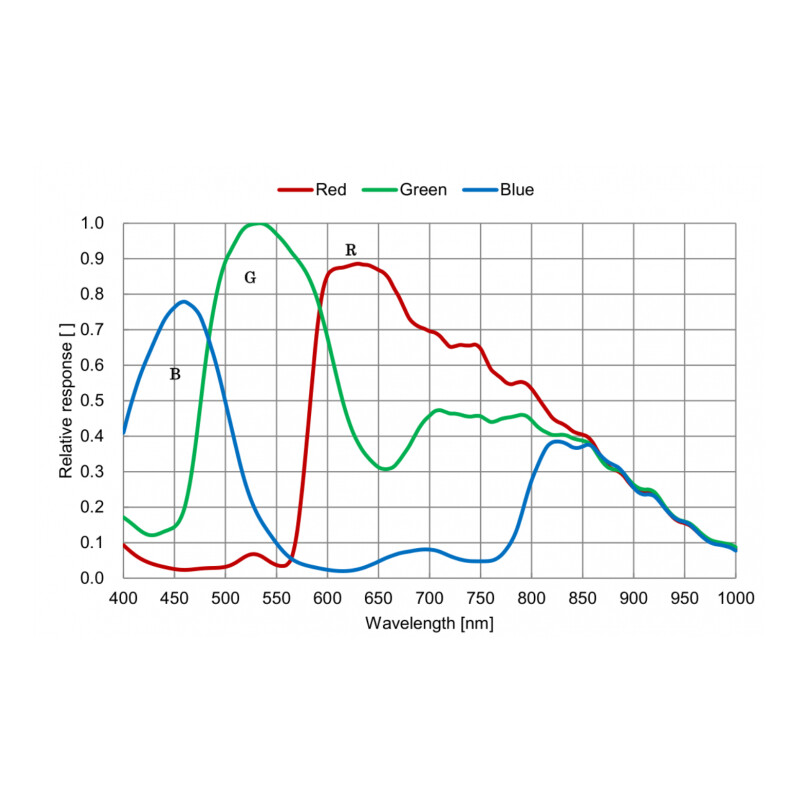

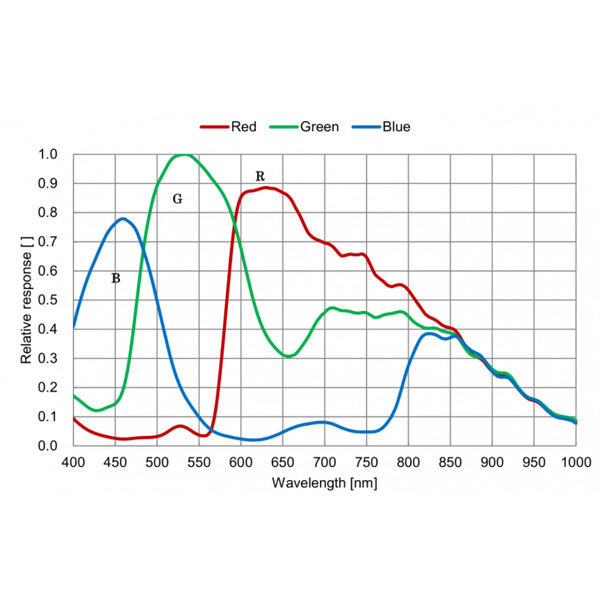

Förhållandet mellan antalet Photon och antalet genererade elektroner kallas kvanteffektivitet. Ju högre kvanteffektivitet, desto effektivare omvandlar sensorn fotoner till elektroner och desto känsligare är den.
Global slutare:
I motsats till den rullande slutartekniken som används i de flesta kameror garanterar en global slutare att exponeringstiden är enhetlig för hela bildområdet, dvs. den börjar och slutar vid exakt samma tidpunkt. Denna kameraslutare är idealisk för högprecisionsapplikationer. Med objekt som rör sig snabbt och atmosfäriska rörelser kan den globala slutaren producera oförvrängda bilder och uppnå hög bildkvalitet.
Binning i hårdvara:
Till skillnad från de flesta kameror med CMOS stöder kameran FD-binning (charge-domain binning), en äkta hårdvarubinning av pixlar, precis som CCD-kameror.
Tidigare var det bara CCD-sensorer som kunde använda hårdvarubinning. De flesta kameror med CMOS använder digital binning, som baseras på algoritmer för binning. Nackdelen med denna binningmetod (med 2*2-binning som exempel) är att även om signalen förstärks med en faktor fyra, läggs dubbelt så mycket brus till, vilket bara leder till en fördubbling av signal/brus-förhållandet. Med hårdvarubinning förstärks däremot inget ytterligare brus, vilket leder till en direkt förbättring av signal/brus-förhållandet med en faktor fyra. Dessutom kan bildfrekvensen ökas avsevärt även om ROI-funktionen inte är aktiverad. (ROI = region av intresse)
ROI framerate
- 1920X1080: @8Bit 115.6fps, @16Bit 62.1fps
- 800X600: @8Bit 187.2fps, @16Bit 100.5fps
- 480X480: @8Bit 221.2fps, @16Bit 118.5fps
- 1236X1032: @8Bit 304fps, @16Bit 152fps
- 800X600: @8Bit 439.6fps, @16Bit 221.9fps
- 480X480: @8Bit 519.6fps @16Bit 262.8fps

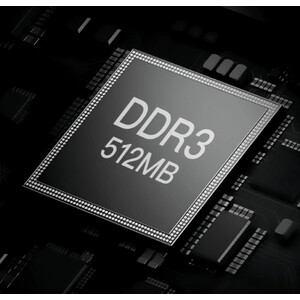

512 MB DDR3:
Den interna DDR3-bildbufferten på 512 MB minskar effektivt trycket på datoröverföringen. Detta är till stor hjälp för planetfotografering, där stora mängder data ofta behöver skrivas på kort tid. Några av de kameror för astrofotografering på marknaden idag har ofta bara 256 MB. Detta är en verklig flaskhals och en källa till bildfel.
Color eller mono? Svartvita kameror har fördelarna med högre känslighet och upplösning jämfört med färgkameror. När allt kommer omkring krävs det lite mer för att ta en färgbild: Du behöver färgfilter och ett filterhjul.
