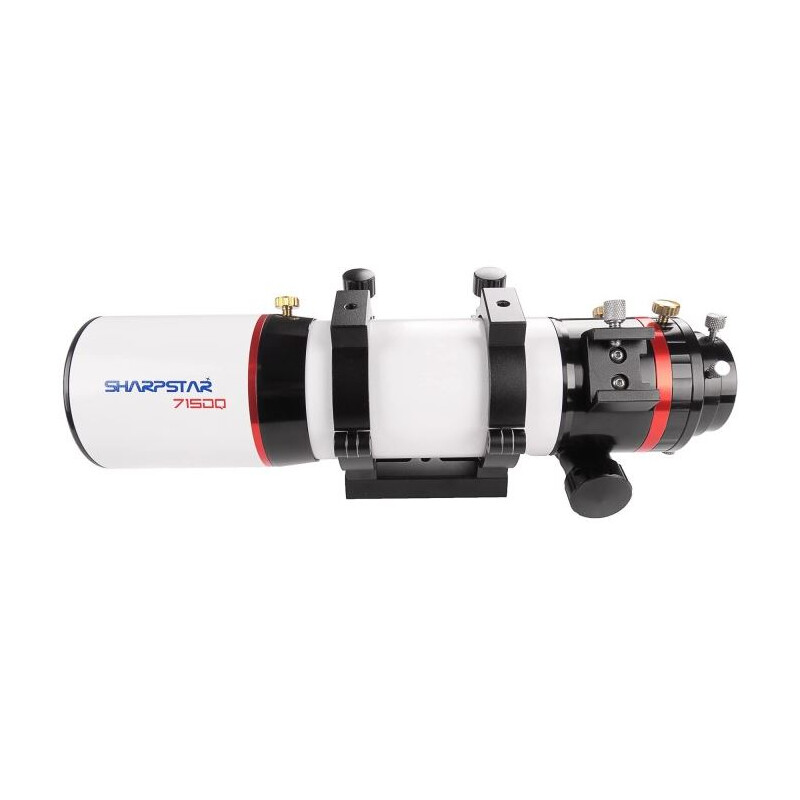

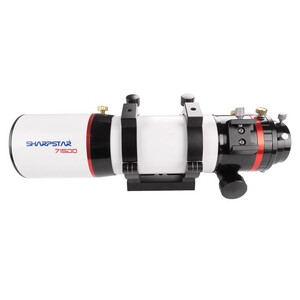

AP 70/474-optiken är en mycket kompakt astrograf och erbjuder ett korrigerat synfält för astrofotografering - perfekt för DSLR-kameror i APS-C-format.

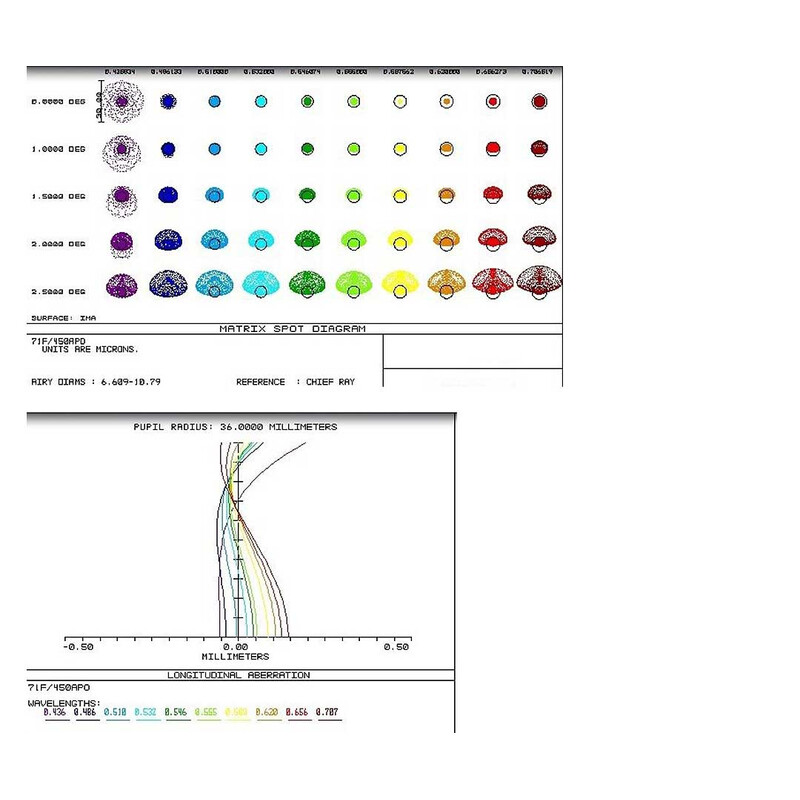

SD-Apo-objektivet med FPL51 och speciellt lantanglas säkerställer hög färgkorrigering med stor skärpa. Stjärnbilden är fri från störande färgfåror eller halos, som kan orsakas av korrigeringssystem på fokuseringssidan.
För att optimera bildfältet är en tvålinsig flattener inbyggd i tuben. I strikt mening är detta en kamerakonstruktion som går tillbaka till Josef Petzval (1807-1891): objektivlinsen är utformad som en dubblett och korrigerar sfärisk aberration (skärpefel) mycket väl, vilket resulterar i en mycket skarp bild. Den nedströms placerade bländaren korrigerar astigmatism. Den följande dubbletten med två linser i den optiska banan korrigerar den s.k. koman. I slutändan används fyra linser, vilket är anledningen till att vi kan tala om en quadruplet apo, även om objektivlinsen bara är en dubblett.
Tack vare Petzval-konstruktionen uppnås ett utmärkt korrektionstillstånd, vilket är svårt att uppnå genom att i efterhand fästa en korrigerande lins på fokuseraren. Resultatet är en helt korrigerad och belyst bildcirkel för kameror.

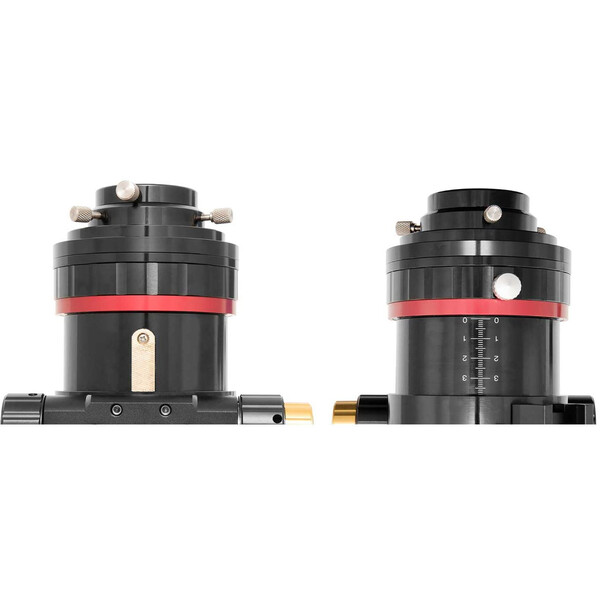

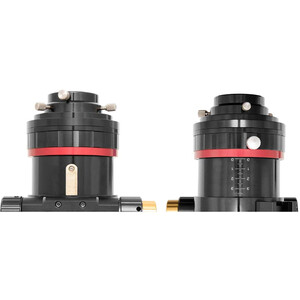

Fokuseraren kombinerar fördelarna med en konventionell fokuserare med kuggstång med ett förbättrat lager. En Crayford uppnår full styvhet endast genom att pressa axeln mot fokuseringsröret. Detta leder till ryckig justering under höga belastningar. Den högkvalitativa kuggstången i 2,5" fokuseraren håller fast dragröret utan tryck och möjliggör smidig justering även under höga belastningar.
Fokuseraren har plats för 2"-hylsor med en generös backfocus på 135 millimeter. Hylsor med en diameter på 1,25" kan också klämmas fast med hjälp av den medföljande adaptern. Den invändiga M54x0,75-gängan kan också användas för att skruva fast en kamera.
Bildexemplet visar Rosettnebulosan NGC2237, tagen med 71SDQ vid fullmåne!
