Specialversion av astrografen för astronomi i infrarött: IRDK är en Dall-Kirkham-design med en beläggning som är optimerad för överföring av infraröda våglängder. Det finns inga refraktiva linser, bara reflekterande komponenter. För IR-tillämpningar är spegelbeläggningen tillverkad av patenterat guld som ger mer än 98% reflektivitet från 0,65 mikrometer (650 nm) till 5 mikrometer (5000 nm). Denna design är idealisk för applikationer inom astronomi eller LIDAR.

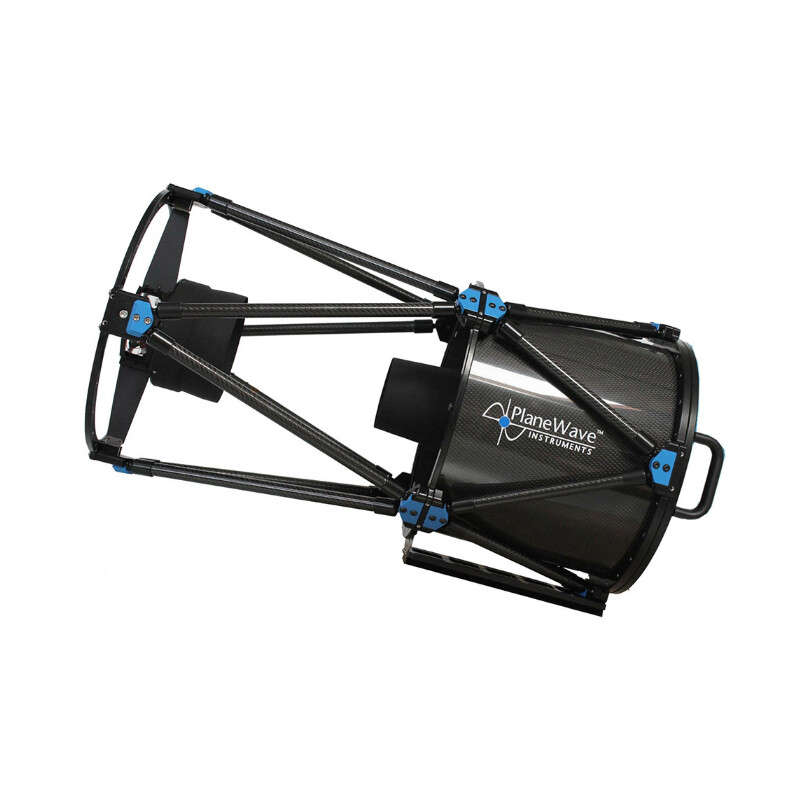

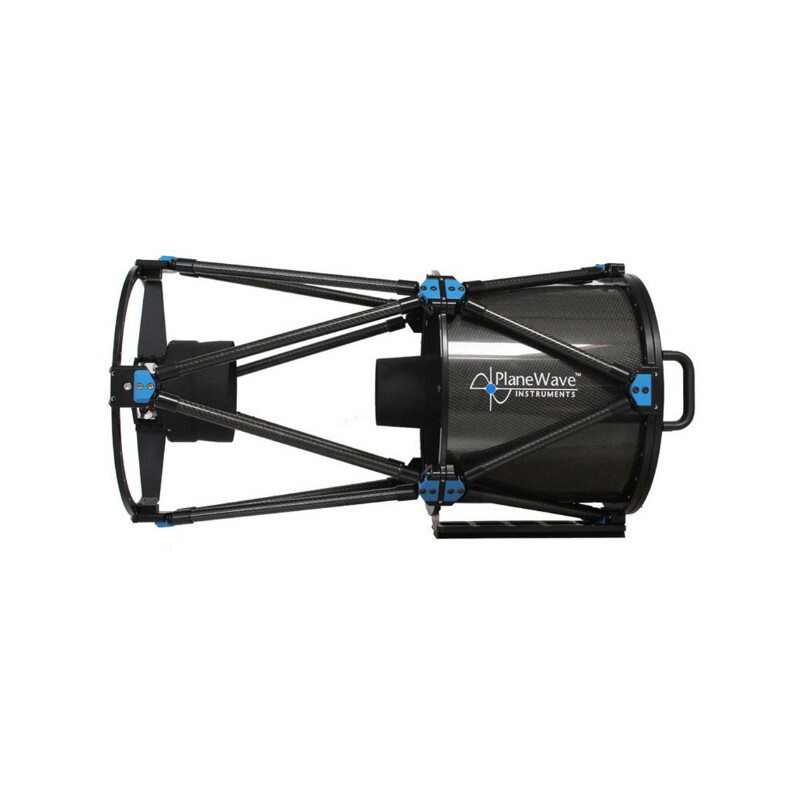

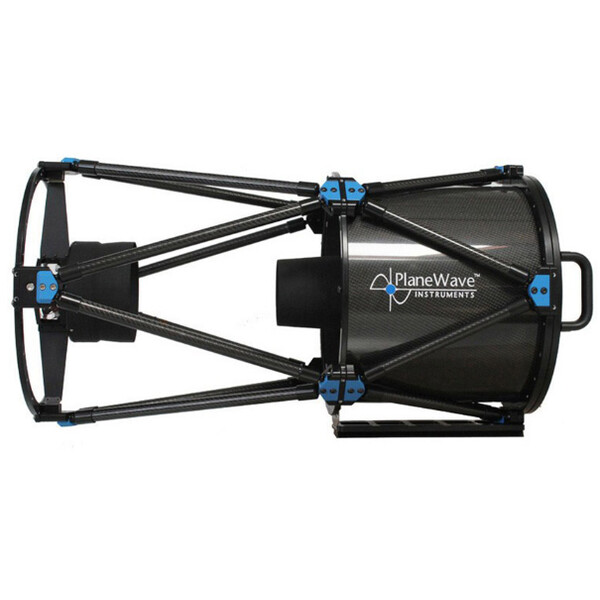

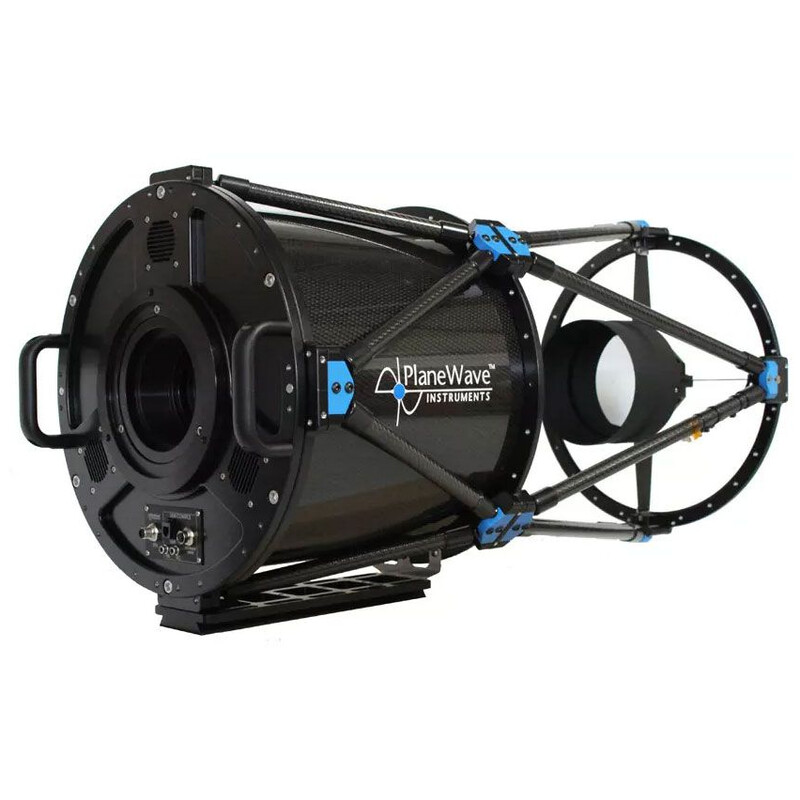

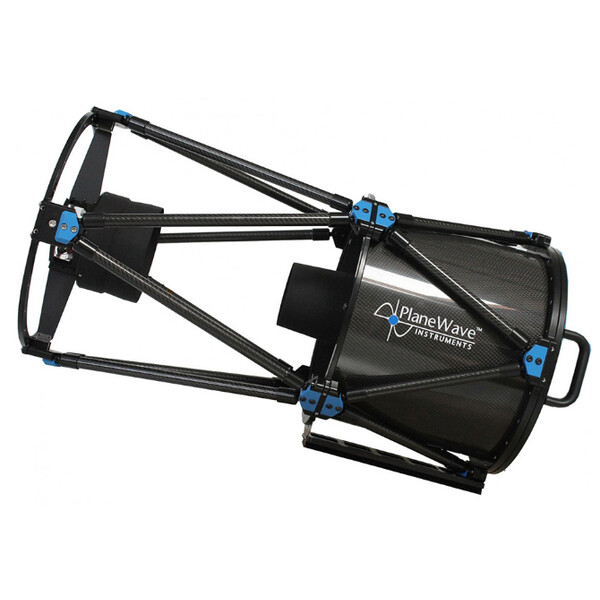

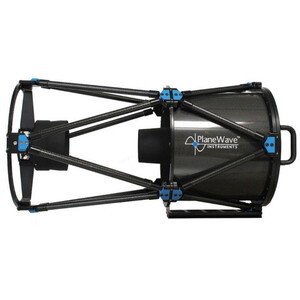

PlaneWave CDK14 Astrograf f/7,2: Med CDK 14" presenterar Planewave en astrograf med kvartsglasoptik
- modifierad enligt Dall-Kirkham, med fullt korrigerat bildfält med 70 millimeters diameter
- 3"-prismskena
- Hedrick-fokuserare och EFA-kit säljs separat, förberedd för Delta T-värmare
Den optiska CDK-konstruktionen
PlaneWave CDK-layouten är en optisk design baserad på den klassiska Cassegrain efter Dall-Kirkham.
Den har utvecklats för att ta hänsyn till de allt större chipsen i digital- och CCD-kameror. I många andra spegeloptiker ser man snabbt axiella avbildningsfel som koma och/eller astigmatism; dessutom uppstår i många system en bildfältkrökning som gör att avbildningarna av stjärnorna blir allt mer oskärpa ju längre bort de är från den optiska axeln.
Bildfältet är fritt från koma och astigmatism. Dessutom är bildfältet helt plant över hela diametern, så att stjärnorna i fokusplanet avbildas lika skarpt över hela fältet.
CDK-konstruktionen erbjuder en perfekt lösning på ovan nämnda problem med bästa pris-prestanda-förhållande och rimliga leveranstider.
Den består av:
- en elliptiskt krökt primärspegel
- en sfärisk sekundärspegel
- och en 2-linsig fältkorrigerare
Alla tre optiska element är perfekt anpassade till varandra för att uppnå den otroliga avbildningen. Avbildningens kvalitet beror i stort sett bara på siktförhållandena på installationsplatsen.
Det kvartsglas (smält kiseldioxid) som används är ett syntetiskt amorft kvartsglas av högsta renhet och ett av de mest transparenta glas som finns. Tack vare sin renhet är kvartsglasets optiska och termiska egenskaper överlägsna andra glasarter. Dess transmission och homogenitet överstiger den hos kristallint kvarts och undviker de problem med temperaturinstabilitet som kristallina kvartsglas lider av.
Fused Silica har en termisk expansionskoefficient som är sex gånger lägre än borosilikatglas (Pyrex). Det behåller därför sin form med mycket hög precision när det kyls ned. Detta leder till en jämn optisk prestanda och en oförändrad skärpa vid temperaturförändringar.
Omfattning av leverans:
- Teleskop med svärdstjärtsskena
- Inbyggda värmeelement för att förhindra dagg - Värmeelementen på primär- och sekundärspegeln kräver den separat tillgängliga Delta-T-styrenheten för PlaneWave-teleskop med förinstallerade ledningar för värmaren
- Skyddskåpa för primärspegeln och insidan av det optiska röret
- Skydd för sekundärspegeln
- USB-minne med programvara och instruktioner för kollimering och avståndet mellan primärspegeln och sekundärspegeln
- Verktygssats
- 12V adapter för växelström
