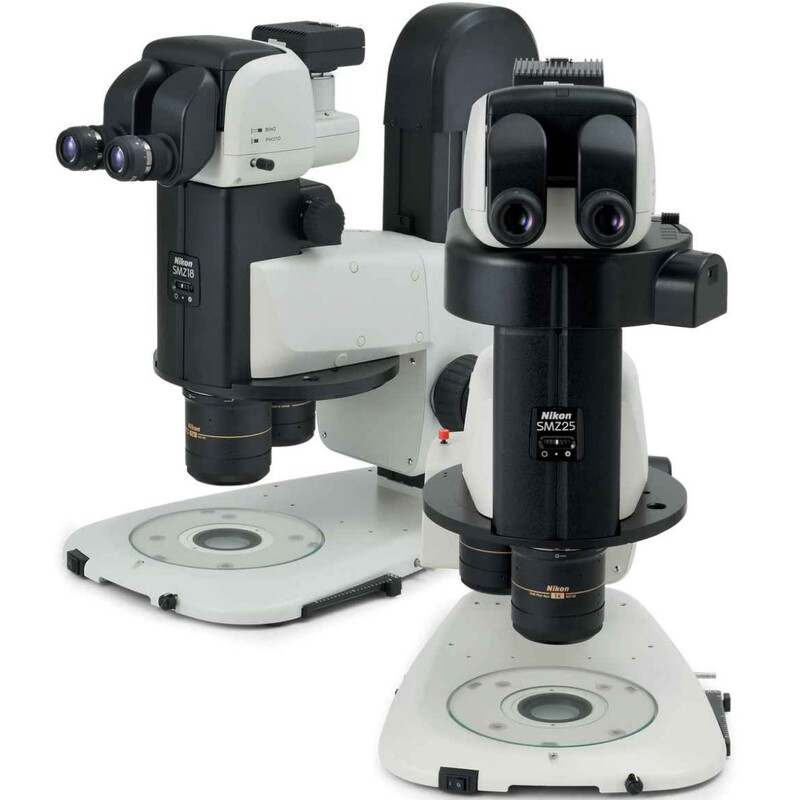

Nikon Zoom-stereomikroskop SMZ18, trino, 0,75x-13,5x, Plan APO1x, B.D.60mm, P-PS32
SMZ18
Zooming body: SMZ18
Optiskt system: Parallelloptik (zoomtyp), apokromatiskt optiskt system
Zoom: Manuell
Zoomförhållande: 18:1
Zoomområde: 0,75-13,5x
Bländare: Inbyggd zoomkropp
Objektiv NA, WD (mm): P2-SHR Plan Apo 1x: 0,15, 60, (tillval) P2-SHR Plan Apo 2x: 0,312, 20 (med korrigeringsring för vatten 0 till 3 mm djup), P2-SHR Plan Apo 1,6x: 0,25, 30 (tillval), P2-SHR Plan Apo 1x: 0,156, 60 (tillval, P2-SHR Plan Apo 0,5x 0,078, 71 (tillval)
Total förstoring: 3,75–270x (beroende på objektiv)
Okular (synfält mm): C-W 10x (22), valfritt C-W 15x (16), C-W 20x (12,5), C-W 30x (7)
Rör (okular/port): P2-TERG 50 trinokulärt lutbart rör (100/0 : 50/50) Lutningsvinkel: 0–30 grader, tillval P2-TERG 100 trinokulärt lutningsrör (100/0 : 0/100), P2-TL100 trinokulärt rör L (100/0 : 0/100) Lutningsvinkel: 0–15 grader
Fokuseringsenhet (slag från objektivets parfokala punkt): P2-FU fokuseringsenhet (upp 97 mm/ned 5 mm)
Fokusfästeadapter/objektivhållare: P2-FMDN fokusfäste (för stativ P-PS32/P-DSL32/P-DSF32), valfritt 2-FM fokusfästeadapter, P2-RNI2 intelligent objektivhållare (2 objektiv kan fästas)
Baser/stativ: P-PS32 Plain Stand (endast för SMZ18), P-DSL32 LED Diascopic Illumination Stand (OCC-belysning inbyggd) (endast för SMZ18), P-DSF32 Fiber Diascopic Illumination Stand (endast för SMZ18), P2-DBL LED-diaskopisk belysningsbas (OCC-belysning inbyggd), P2-PB vanlig bas, P2-DBF fiberdiaskopisk belysningsbas.
Stages: tillval P-SXY64 Stage, C-SSL Dia-sliding Stage, C-TRS Tilting Stage
Epi-fluorescens tillbehör: valfritt 4 filterkuber monterbara, fly-eye-lins inbyggd, P2-EFLM motoriserat epi-fluorescens tillbehör, P2-EFLI epi-fluorescens tillbehör
Epi-fluorescensljuskällor: valfritt HG Precentered Fiber Illuminator Intensilight C-HGFIE HG/C-HGFI HG (130W)
Episkopiska belysningsenheter: valfritt P2-FIRL LED-ringbelysningsenhet, används med fiberljuskälla, P2-CI koaxial epi-belysningsenhet, P2-FIR ringfiberbelysningsenhet, C-FDF flexibel fiberbelysningsenhet med dubbla armar
Episkopisk ljuskälla: valfri C-FLED2 LED-ljuskälla för fiberbelysare
Observation metoder Bright Field, (tillval Epi Fluorescence, enkel polarisering (med P2-POL enkel polariseringstillbehör), Dark Field (med P-DF LED Dark Field Unit), sned belysning)
Vikt (cirka): 30 kg (konfiguration med Epi-fluorescensfäste med trinokulär lutbar tub, fokuseringsenhet, intelligent objektivhållare, LED DIA-bas och objektiv 1x och 0,5x)
Strömförbrukning (cirka): 10 W (konfiguration med epi-fluorescens med trinokulär lutningsrör, fokuseringsenhet, intelligent objektivhållare och LED DIA-bas)

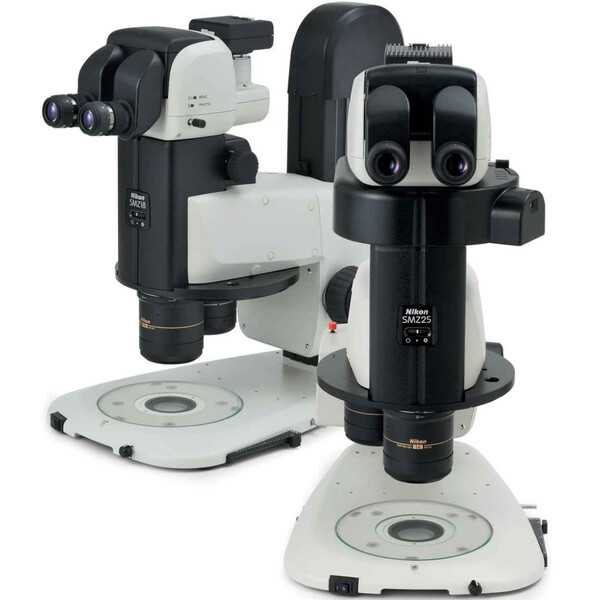

SMZ25/SMZ18
Banbrytande stereomikroskopoptik
Traditionella gränser mellan vetenskapsområden som molekylärbiologi och utvecklingsbiologi försvinner snabbt, eftersom forskare försöker koppla samman kunskaper på molekylär nivå med kunskaper från cell-, vävnads- och organismstudier
. Områden som molekylärbiologi, cellbiologi, neurobiologi, embryologi, utvecklingsbiologi och systembiologi har ett växande behov av bildsystem som omfattar rumsliga skalor från enskilda celler till hela organismer.
Med tanke på dessa krav har Nikon utvecklat ett stereomikroskop som erbjuder en stor zoomfaktor på 25: 1, hög upplösning och enastående fluorescensöverföringsförmåga.
Världens största zoomområde möjliggör högupplöst makro- till mikrobildtagning
Ett innovativt optiskt system som kallas Perfect Zoom System erbjuder världens första zoomförhållande på 25: 1 (zoomområde: 0,63x - 15,75x). Även med en 1x objektivlins täcker SMZ25 hela 35 mm-spegeln och ger samtidigt mikroskopiska detaljer.
Nikon Perfect Zoom System erbjuder en ny nivå av avbildningsprestanda och mångsidighet
Perfect Zoom System är ett genombrott inom stereomikroskopdesign som dynamiskt ändrar avståndet mellan de två optiska axlarna när zoomfaktorn ändras.
Denna förändring av det optiska axelavståndet gör det möjligt att maximera ljusinsläppet i det optiska systemet vid alla förstoringar. Resultatet är ett kompromisslöst, stort zoomområde, hög upplösning i båda synriktningarna
och minimala aberrationer över hela zoomområdet. Dessutom gör denna banbrytande optiska design att alla dessa önskvärda egenskaper kan rymmas i en kompakt zoomkropp
vilket ger en ergonomisk instrumentkonstruktion.
Enastående upplösning som aldrig tidigare setts på ett stereomikroskop
Objektivlinsen i SHR Plan Apo-serien erbjuder en hög upplösning på 1100 LP/mm (observerat värde, SHR Plan Apo 2x vid maximal zoom) och ger briljanta bilder med naturtrogna färger.
Auto Link Zoom (ALZ) stödjer sömlös visning i olika skalor
ALZ justerar zoomfaktorn automatiskt för att bibehålla samma synfält vid objektivbyte. Denna funktion möjliggör en sömlös övergång mellan avbildning av hela organismen vid låga förstoringar och
detaljerad avbildning vid höga förstoringar.
Förbättrad ljusstyrka och jämn belysning i låga förstoringar
SMZ25-serien är världens första stereomikroskop som använder en flugögonlins på ett epi-fluorescens-tillbehör. Denna innovativa design ger en ljus och jämn belysning även vid låga förstoringar,
vilket ger en kompromisslös jämnhet i ljusstyrkan över ett stort synfält.
Förbättrat S/N-förhållande och kristallklara fluorescensbilder tack vare ett förbättrat optiskt system
Nikons nyutvecklade optiska system ger en drastisk förbättring av S/N-förhållandet även vid höga förstoringar. Detta förbättrade S/N-förhållande gör det möjligt att
signaler med låg fluorescens och ljuskänsliga händelser som celldelning, vilket är svårt med konventionella stereomikroskop.
Zoomobjektiv med betydande förbättringar av den optiska prestandan
Nikon har lyckats förbättra signalen och minska bruset i fluorescensbilder genom att använda en lins med kort våglängd och hög transmission.
I kombination med ett innovativt epi-fluorescens-tillbehör kan SMZ18 / 25 bättre detektera emissionssignalen än konventionella fluorescens-stereomikroskop.
Lättanvänd OCC-belysning
Den nya LED DIA Base med inbyggd OCC-belysning alstrar minimalt med värme, förbrukar lite ström och har lång livslängd. Denna belysning kan förbättra kontrasten på ojämna ytor, t.ex. ett embryo.
OCC-belysningen kan styras med en skjutreglage. Tack vare skalorna på skjutreglaget kan användaren spara och återge önskade belysningsstyrkor. Dessutom kan en OCC-platta sättas in från fram- och baksidan
i belysningsenheten så att bilder med olika skuggriktning kan betraktas.
Vad är OCC-belysning?
Förkortningen OCC står för Oblique Coherence Contrast (OCC), en form av snedljusmetoden som utvecklats av Nikon. Jämfört med konventionell genomlysning, där belysningen kommer direkt underifrån,
ger OCC-belysningen ett sammanhängande ljus i diagonal riktning på proverna och kontrasterar därmed färglösa och transparenta provstrukturer.
Användarvänlig fjärrkontroll
Fjärrkontrollen ger enkel åtkomst till zoom- och fokusreglage och passar både höger- och vänsterhänta. Fjärrkontrollen har en LCD-skärm med justerbar bakgrundsbelysning
som ger information om zoomfaktor, objektivlins, filterkub och LED-DIA-ljusstyrka med ett ögonkast.
On-Axis-bildåtergivning för digitala bilder
Växla enkelt mellan stereoposition (stereoskopisk vy) och monoposition (på axeln) när du använder P2-RNI2 Intelligent Nosepiece genom att helt enkelt flytta objektivlinsen.
