SMZ-171-serien
Med det nya stereomikroskopet SMZ171 kompletterar Motic den välkända SMZ Stereo-serien. Nya material för ESD-kompatibilitet och optimerade LED-belysningsalternativ har lagts till i denna serie för att skapa en mångsidig stereomikroskopplattform för ett brett spektrum av biologiska och materialvetenskapliga tillämpningar. SMZ171:s optiska prestanda och utökade tillbehör gör enheten till det perfekta stereomikroskopet för krävande rutiner och forskning. Från biologiska och medicinska preparation till industriell kvalitetskontroll och inspektion levererar SMZ171 upprepade gånger klara och distorsionsfria bilder. Det optiska systemet enligt Greenough erbjuder ett generöst zoomområde på 6,7:1, parafokalitet vid alla förstoringar och en 5-läges klickstoppmekanism som har införlivats i den steglösa zoomen möjliggör precis reproduktion av förstoringarna för enkel mätning. Arbetsavståndet på 110 mm i standardkonfigurationen ger tillräckligt med utrymme för alla typer av provbetraktning och hantering. Den förbättrade skärpedjupet ger jämna och övertygande tredimensionella upprätta bilder. Dessutom kan SMZ171 enkelt omvandlas till en komplett dokumentationsstation genom anslutning till en av Moticam-kamerorna.
Allmänna specifikationer
• Optiskt system enligt Greenough
• Akromatisk optik med antifungell behandling
• Binokulär eller trinokulär 45º observationsrör med vidvinkel
• Vidvinkelokular för glasögonbärare, WF 10X/23 med dioptriinställning på båda tubarna +/- 5dpt
• Ögonavstånd 48–75 mm
• Zoom 6,7:1; 5 klickstopp
• 7,5X-50X standardförstoring
• Arbetsavstånd 110 mm
Detaljer:
Zoomområde
Med SMZ-171 är det enklare än någonsin att växla från en översikt över provet till små detaljer. Zoomförhållandet 6,7:1 i SMZ-171 ger ett standardförstoringsområde på 7,5X-50X. Tack vare den parfokala utrustningen genom hela zoomområdet behövs ingen omjustering av fokuspositionen
under zoomning. För att utöka modellens förstoringsområde finns ett urval av tillbehörsobjektiv och okular som ökar SMZ-171:s totala förstoringsområde från 2,25X till 200X.
Mellanobjektiv
SMZ-171 har som standard ett arbetsavstånd på 110 mm, vilket ger gott om utrymme för provbearbetning vid olika förstoringar. Den maximala fältdiametern (med lägsta zoomposition och 10X-okular) är 30,7 mm.
okular
SMZ-171:s standardokular WF10X/23 mm med stort utgångspupillavstånd ger glasögonbärare tillgång till hela synfältet. En individuell dioptrijustering av okularen på +/- 5 dpt är en bra förutsättning för användning av linjer. Förutom standardförstoringen på 10X-okularen har SMZ-171-serien även okular med andra förstoringar. För mätändamål finns en rad linjer tillgängliga.
3D-bild
SMZ171 från Motic baseras på Greenoughs optiska system. Med sina helt separata strålbanor har systemet bevisat sitt värde under 100 år av mikroskopi. SMZ-171 levererar imponerande distorsionsfria 3D-bilder och en hög upplösning på maximalt 460 Lp/mm (med 2X-förstoringsobjektiv).
Arbetsavstånd
Med sin standardkonfiguration erbjuder SMZ-171 ett stort arbetsavstånd på 110 mm, som enkelt kan utökas till 301 mm (med extra 0,3X-försättslinser). För att uppnå önskad total förstoring kan objektivförstoringar på mindre än 1X kompenseras genom användning av
högre okularförstoringar (upp till 20X).
Modulär konfiguration
Förutom grundstativen erbjuder SMZ-171 även modulära komponenter för en personlig konfiguration beroende på arbetsplatsens krav. De industriella svängbara armstativen för stora prover kan ersätta de enkla upp- och genomlysningsstativen för att förbättra användarens rörlighet
avsevärt. Alla dessa stativ kräver ett separat belysningssystem som är anpassat till provkraven.
belysning
Belysning är en integrerad del av korrekt användning av ett stereomikroskop. Motic erbjuder ett brett utbud av belysningsalternativ som kan kombineras med SMZ-171-optiken. Ett ringljus kan behövas för en skuggfri bild, medan visualisering av en ytstruktur kräver en riktad belysning genom en kombination av en kalljuskälla och en ljusledare.
Digital dokumentation
En bekvämare installation tillhandahålls genom Motics filosofi om enkel bilddigitalisering. Kombinationen av en SMZ-171 med en digital kamera från Moticam-serien ger utmärkta livebilder. Alla Motic-kameror har en programvara som omvandlar SMZ-171 till en arbetsstation för analys och dokumentation. Trinokulära SMZ-171 tillåter olika kameraadaptrar, beroende på chipstorleken på den kamera som används.
tillbehör
Glidbord: Ett 360° vridbart glidbord för smidig multidirektionell provrörelse.
x/y-bord: Ett påsättbart x/y-bord med 76X54 mm rörelseområde möjliggör exakt rörelse i två riktningar.
Polarisator, analysator: För att analysera dubbelbrytningen hos transparent material krävs en polarisationsuppställning.
Mörkfältanvändning: Irisbländaren möjliggör ändring av belysningsöppningen så att den passar den numeriska aperturen (NA) för det använda objektivet.

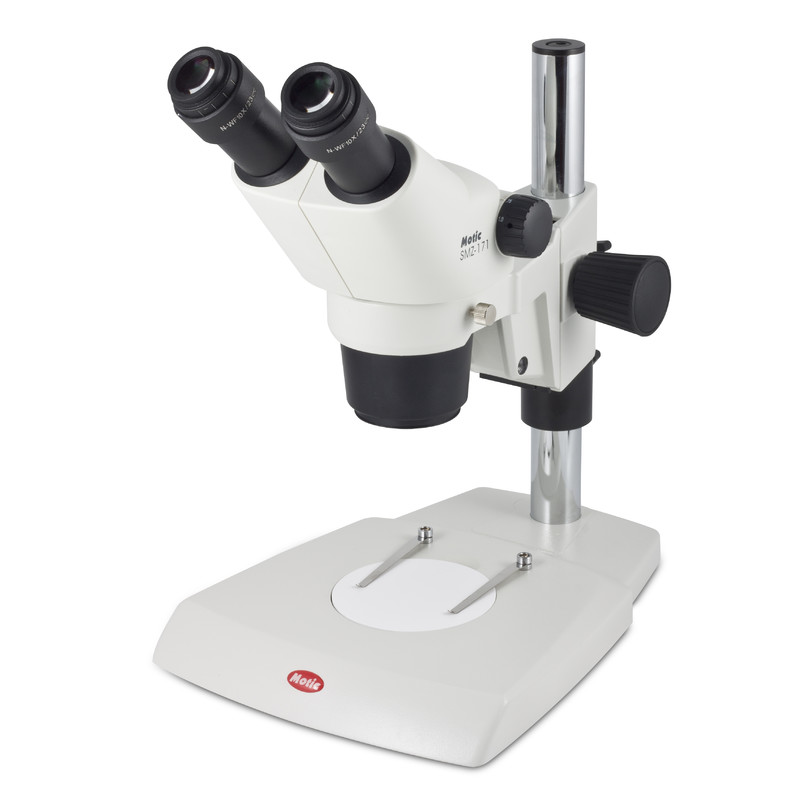

SZM171-BP
Specifikation
- Zoom-stereomikroskop, Greenough-typ
- Binokulärt tub, 45º betraktningsvinkel, 360º vridbar
- Vidvinkelokular N-WF10X/23 mm
- Zoomfaktor 6,7:1, arbetsavstånd 110 mm
- Förstoringsområde: 7,5X - 50X
- Stativ med bred basplatta (utan belysning) och
- huvudhållare
- Grovjustering, justerbar
- Bordinsats svart/vit, dammskydd
