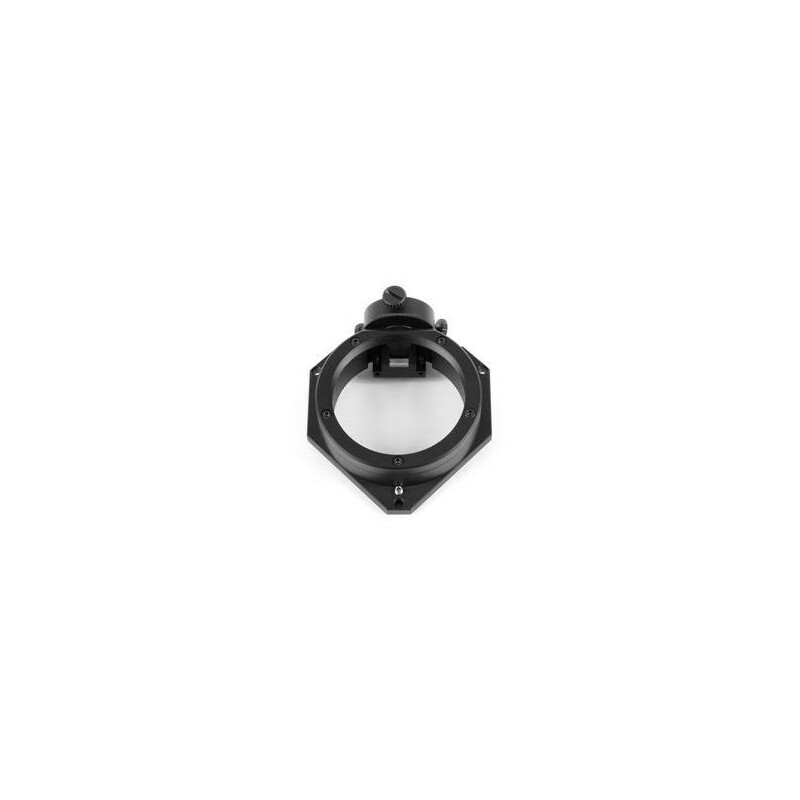

Off-Axis-Guider C3/G3 Mk II CMOS/CCD M68x1

Off-Axis-Guider erbjuder dig ett enkelt sätt att följa teleskopet för dina astrofotografier. Du behöver inte montera ett guideteleskop (guidescope), utan följer stjärnorna med en guidekamera som speglas ur teleskopets strålgång.

En fördel med denna metod är att guidestjärnorna ligger i den del av himlen som astrokameran avbildar. Du följer alltså stjärnor som ligger nära det valda objektet.

Off-axis-guider för kameror med externt Mark II-filterhjul är utrustad med ett M68×1-gänga på teleskopsidan med ett avstånd på 61,5 mm från detektorn. På kamerasidan finns monteringshål för anslutning till Moravian C3/G3-kameror med externt Mark II-filterhjul.

För följarkameran finns en 1,25"-hylsa tillgänglig, och med hjälp av en adapter kan även kameror med CS-mount-anslutning användas. Viktigt: Om arbetsavståndet avviker mer än 61,5 mm kan det hända att följarkameran inte längre går att fokusera!

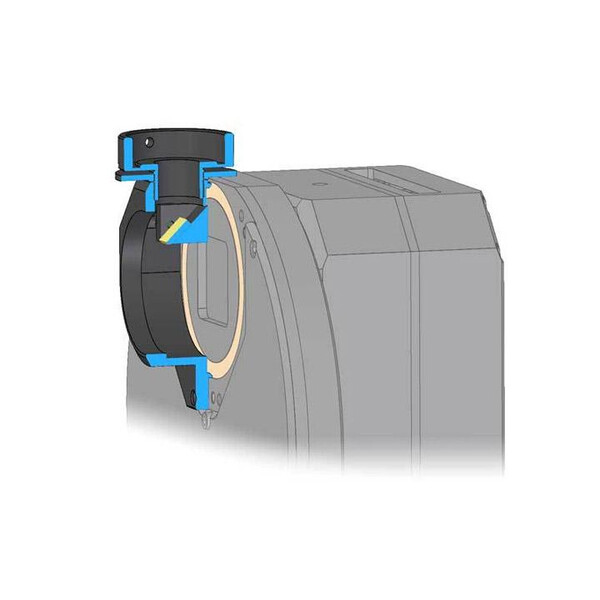

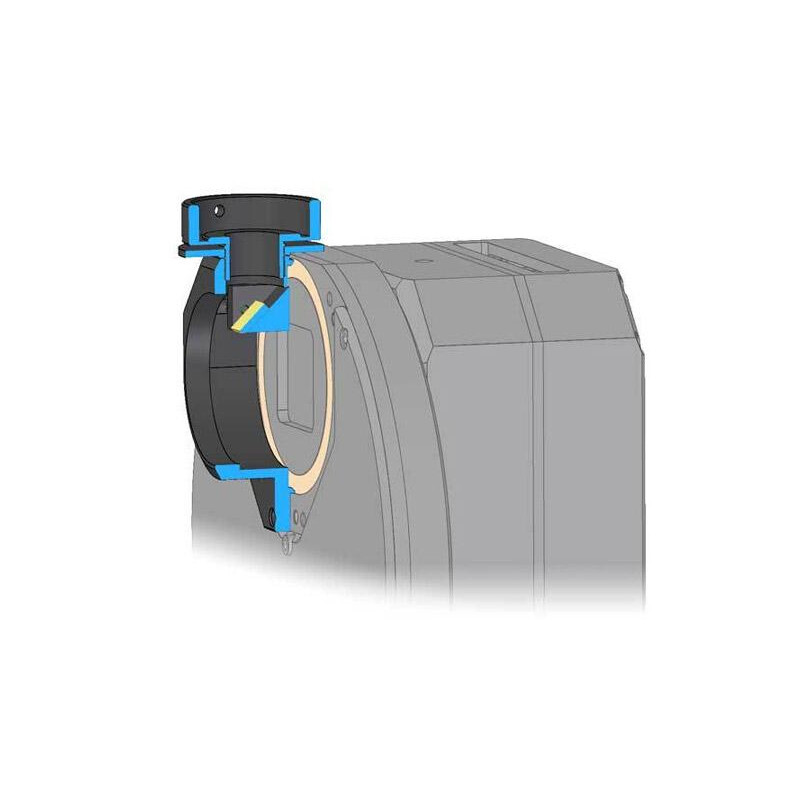

Speglar som avleder ljuset till följarkameran har en tvärsnittsarea på 10 × 7 mm sett framifrån (spegelns mått är 10 × 10 mm, men spegeln är vinklad 45 grader). Detta är tillräckligt för följningskameror med mycket stora detektorer i 2/3"-format utan att orsaka någon nämnvärd vinjettering (de minsta detektorerna som används i G0/G1-följningskameror har 1/3"-format, men många följningskameror använder 1/4"- eller ännu mindre chip).

Liksom alla off-axis-guider med Mark II-adapter har även denna OAG lutbara kollimationsskruvar. Med dessa justeringsskruvar kan du kollimera sensornivån till det plana bildfältet.
