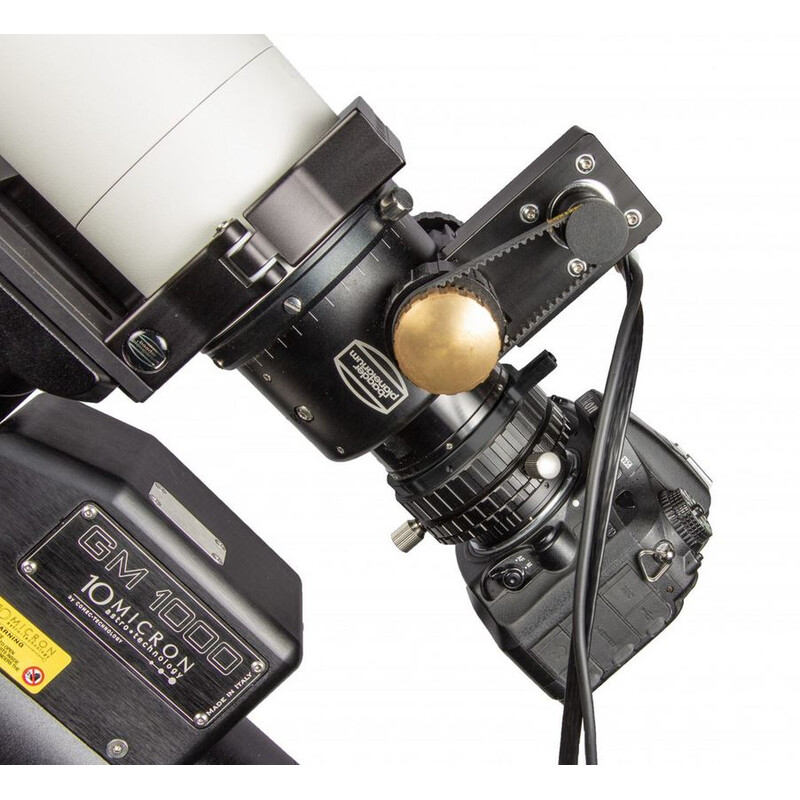

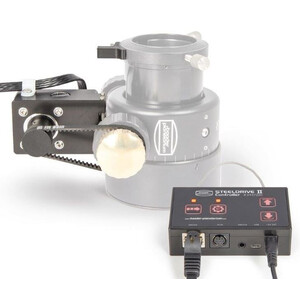

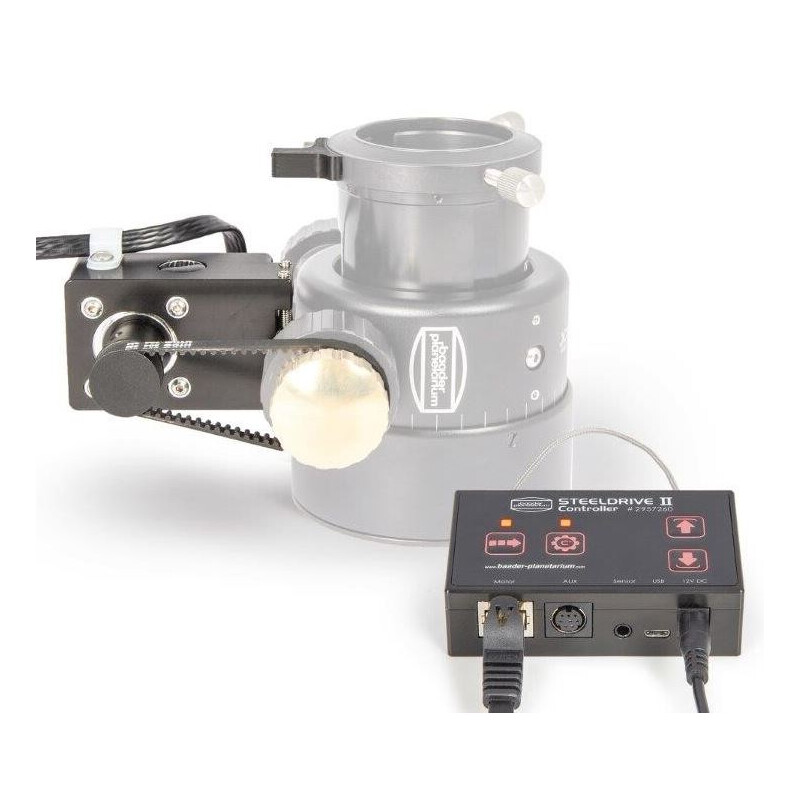

Steeldrive II motorfokuserare möjliggör automatisk fokusering av ett teleskop via en dator samt precis och vibrationsfri skärpeinställning med hjälp av knapparna på handkontrollen. Den består av en motorenhet som är kopplad till teleskopets finjustering via en tandrem utan backlash, samt en styrenhet som innehåller elektroniken och samtidigt fungerar som handkontroll.
Steeldrive II motorfokuserare innehåller:

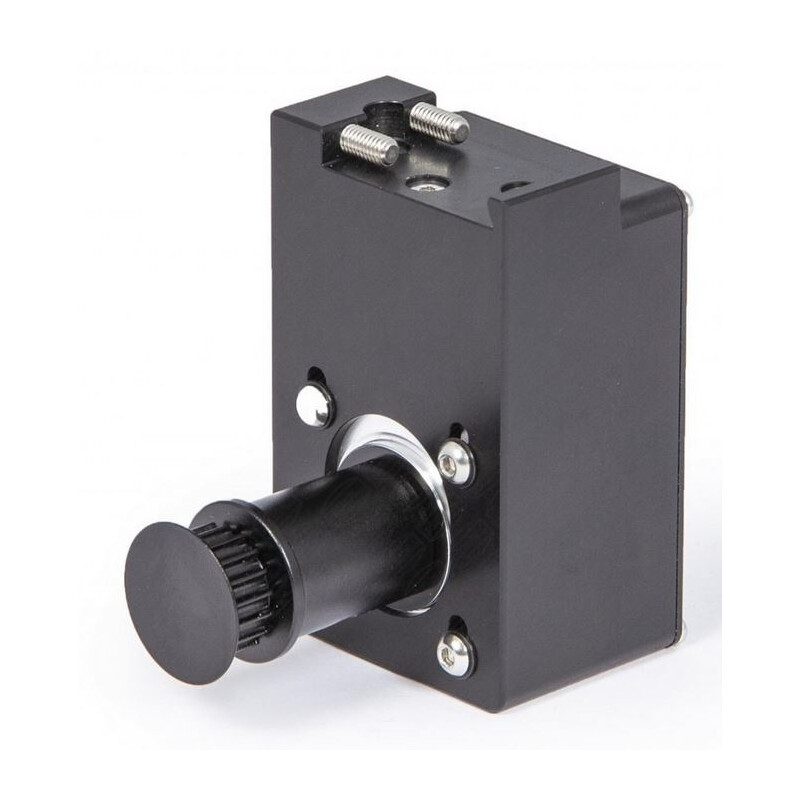

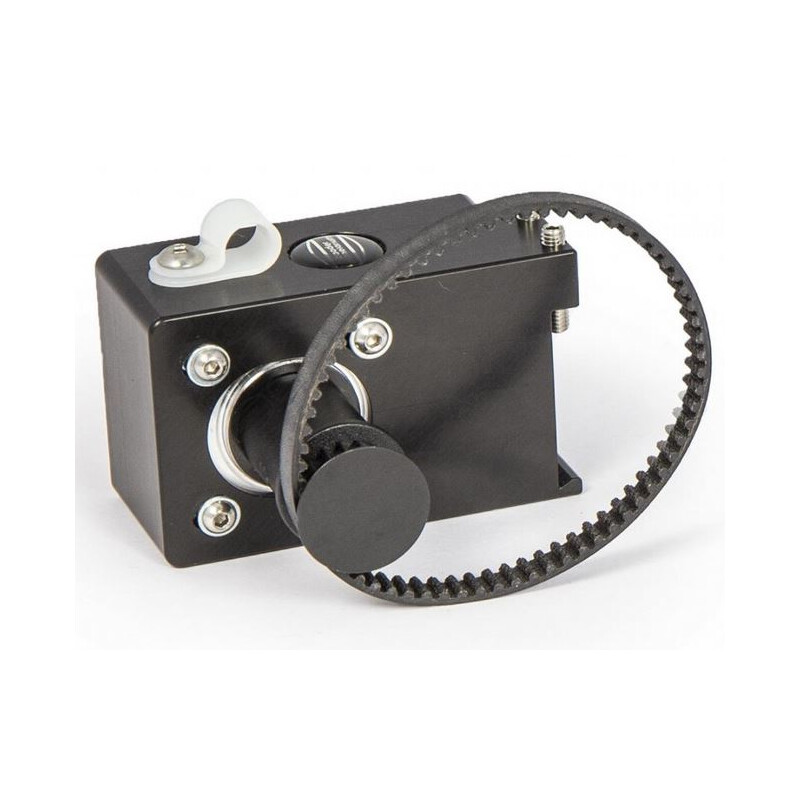

- en motorenhet med kuggrem och anslutningskabel på 3 meter som kan anpassas till alla Baader Steeltrack® och Diamond Steeltrack® fokuserare.
- En 3D-tryckt magnethållare för homingsensorn, som monteras på fokuseraren. För Baader Diamond Steeltrack® fokuserare finns en metallmagnetring att köpa separat.

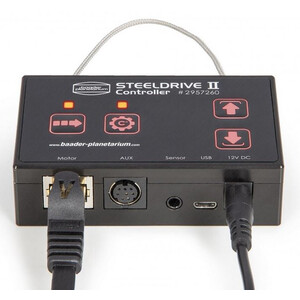

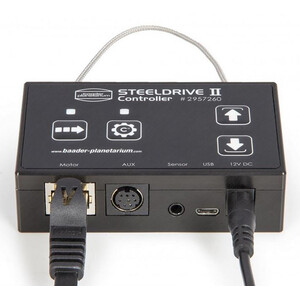

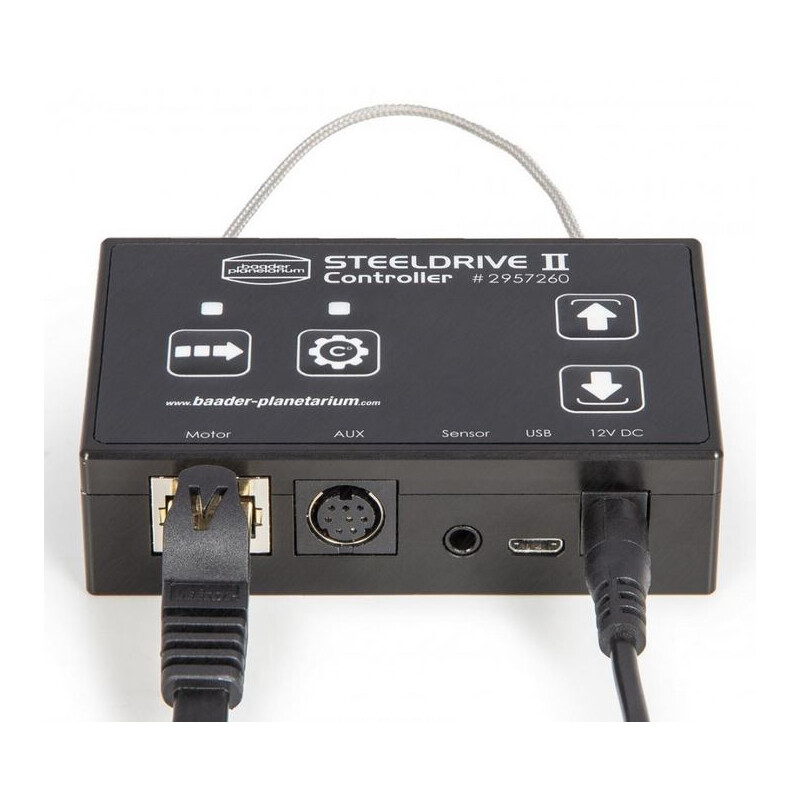

- Baader Steeldrive Mark II-styrenhet med intuitiv användning och knappar för manuell styrning, inklusive USB-kabel med 3 meters längd
- En temperatursensor med kabel (1 meter), stödjer regelfunktion för imskydd.
- 12V/1,5A strömförsörjningsenhet, universellt användbar strömförsörjningsenhet för EU, GB och USA
- Kardborreband (kabelbindare) för dragavlastande kabelbefästning
- SteelGO programvara och ASCOM-drivrutin för styrning av flera motorfokuseringar via en PC för nedladdning

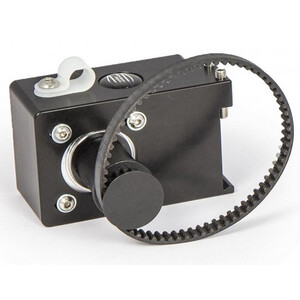

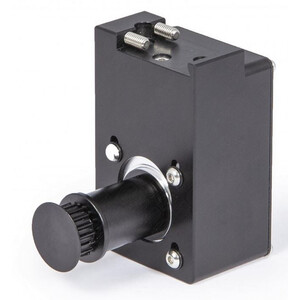

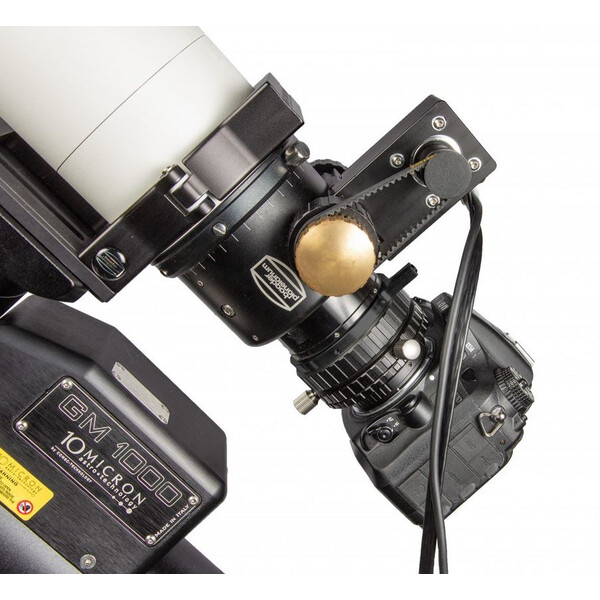

Högprecisionsfokusering av tunga laster: Den vridmomentstarka stegmotorn är direkt ansluten till fokuseraren via en kuggrem. Detta eliminerar backlash som skulle orsakas av en växellåda. SteelDrive kan snabbt och precist flytta laster upp till 8 kg. Steglösningen är ca 2,5 mikrometer.
Den intuitiva handkontrollen gör det möjligt att snabbt hitta fokus och spara fokuspositionen. För detta finns flera rörelsemönster:
- I normal läge rör sig fokuseraren så länge en riktningsknapp hålls intryckt.
- I joggingläget förflyttas en sträcka som kan konfigureras med SteelGo-programvaran (t.ex. 0,1 mm) per knapptryckning.
- I enkelstegsläge flyttas fokus med minsta möjliga steg (ca 2,5 mikrometer) per knapptryckning.

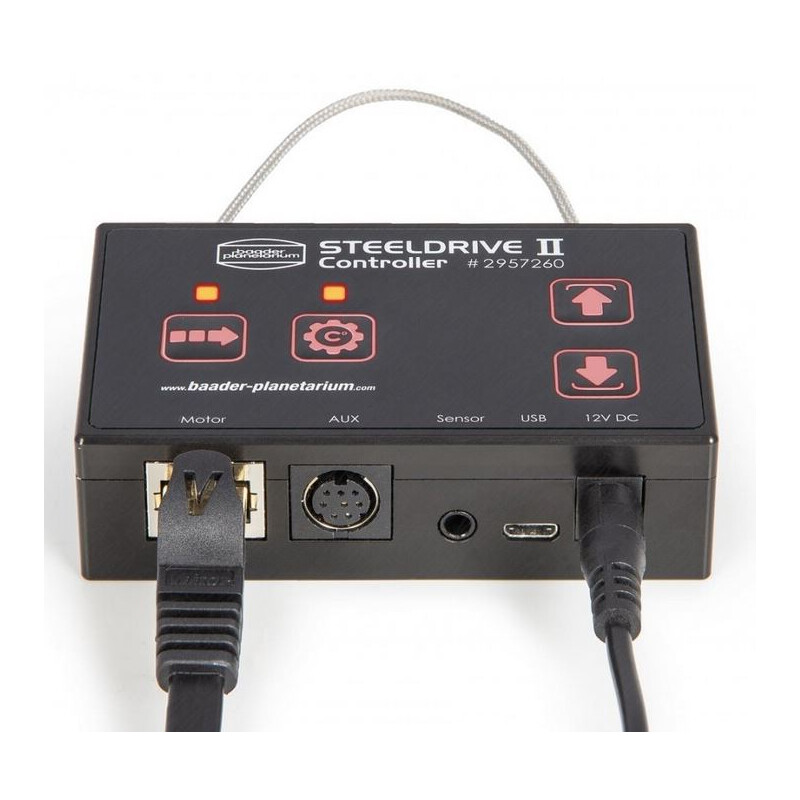

Konfigurationen av gränserna, lagring och återställning av en känd position samt (in)aktivering av temperaturkompensationen är också möjliga med handkontrollen. Bakgrundsbelysningen på tangentbordet och ljusstyrkan på status-LED:erna är dimbara.

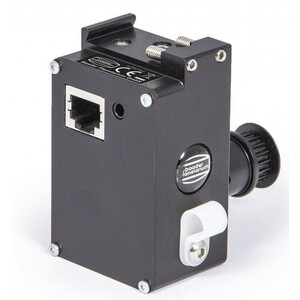

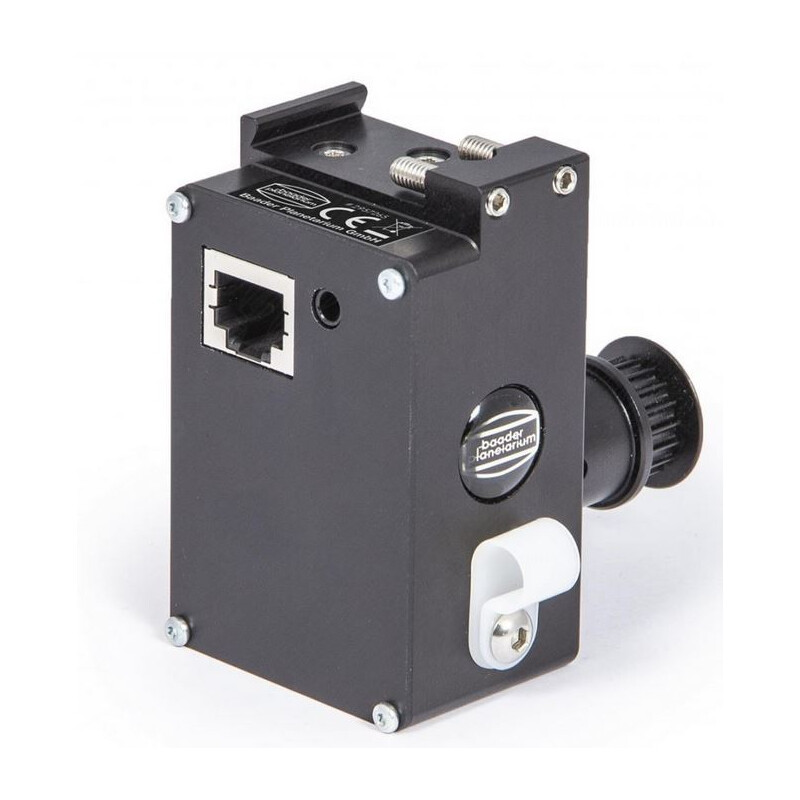

Beröringsfri homingsensor: SteelDrive-motorenheten har en beröringsfri (slitagesfri) homingsensor. Sensorn aktiveras av en magnet som kan fästas på den rörliga delen av fokuseraren. Den möjliggör repeterbar start från sparade positioner och fungerar även som referens för det mekaniska ändläget. I leveransen ingår en enkel hållare för magneten som fästs på fokuseraren. För Baader Diamond Steeltrack®-fokuserare finns en metallmagnetring som tillbehör. SteelDrive kan dock även användas utan homing-sensor, eftersom den absoluta positionen alltid sparas i det interna icke-flyktiga minnet. Även vid strömavbrott behålls den absoluta positionen så länge fokuseraren inte flyttas för hand.
Temperaturkompensation: Två digitala temperatursensorer kan användas samtidigt. En kan anslutas till motoren och en till styrenheten. För automatisk temperaturkompensation kan en sensor väljas eller så kan medeltemperaturen från båda sensorerna användas. På så sätt kan kompensationen anpassas till de lokala förhållandena (t.ex. mätning utanför och inuti teleskopet). Temperaturkompensationsfaktorn beräknas med programvaran SteelGO och kan sparas lokalt i SteelDrive-styrenheten. Kompensationsperioden och Delta-T-tröskelvärdet kan också anpassas. På så sätt kan temperaturkompensationen även användas i fristående drift (utan ansluten dator).
SteelDrive har en 12V/1A PWM-utgång. Den kan användas med den valfria adapterkabeln för Steeldrive II-styrenhetens AUX-port till cinch-uttag för vanliga värmeplattor (dimskyddsvärme) upp till 10W. Effekten kan antingen ställas in fast i programvaran SteelGO eller så kan en måltemperatur hållas i kombination med en av temperatursensorerna. På så sätt undviks onödig värmetillförsel till teleskopet genom att dagghuvudet endast värms upp till strax över daggpunkten. Det går inte bara att reglera temperaturen på dagghuvuden, utan även att upprätthålla en mycket exakt temperatur (+/-0,1 °C) på optiska filter eller liknande.
Alla delar är tillverkade i Tyskland. Alla mekaniska delar är CNC-frästa i aluminium. De elektroniska kretskorten har också utvecklats och tillverkats helt i Tyskland. Endast högkvalitativa elektroniska komponenter används. De elektroniska kretskorten är dessutom skyddslackerade.
Låg strömförbrukning: Motorströmmen reduceras automatiskt i viloläge. SteelDrive II förbrukar då ca 0,7 watt.
