bScope för stora prover
När klassiska metallmikroskop snabbt når sina gränser vid stora arbetsstycken, visar Euromex bScope Large Samples sin styrka: hög fri höjd, mycket utrymme på objektbordet och en konstruktion som är speciellt utvecklad för inspektion av stora eller oregelbundna prover. Detta gör serien idealisk för materialprovning, kvalitetskontroll och ytanalys – t.ex. på metaller, plaster, mineraler eller belagda komponenter.
Typiskt för bScope: Du arbetar med ett stort synfält (WF 10x/22), stabil mekanik och en inställning som gör positioneringen av stora prover betydligt enklare än med konventionella system. Detaljerna finns i data-/katalogdelen – här handlar det om det du verkligen märker i vardagen: hantering, kontrast, översikt och tydlig dokumentation.

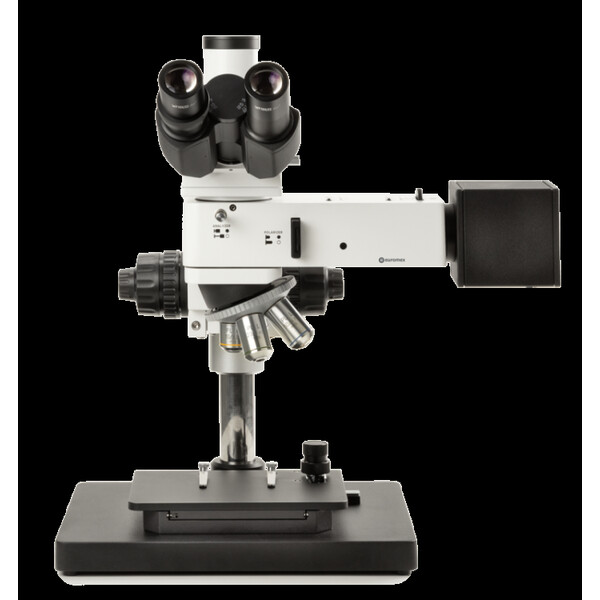

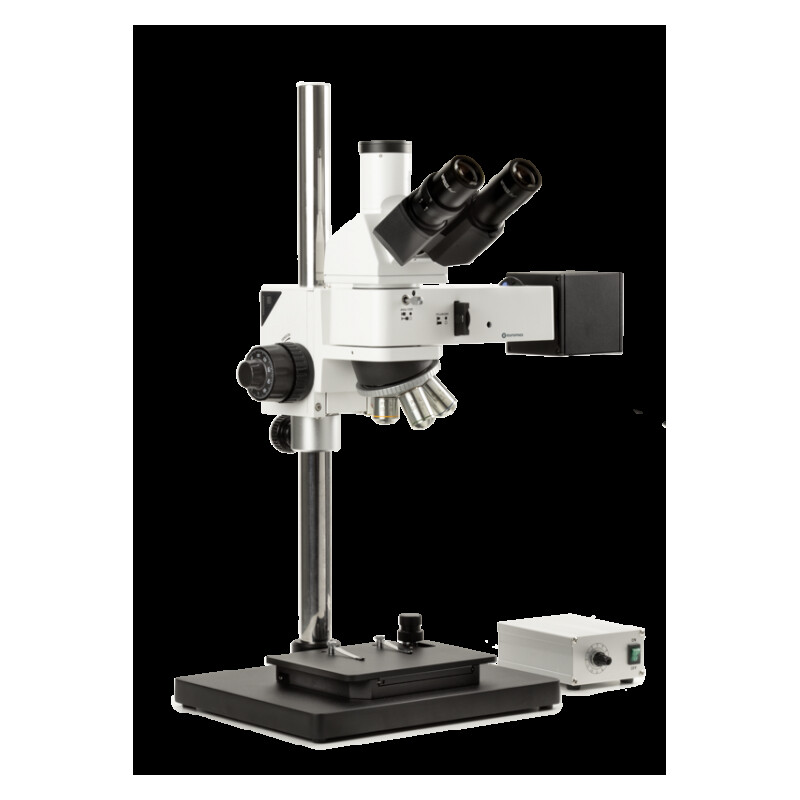

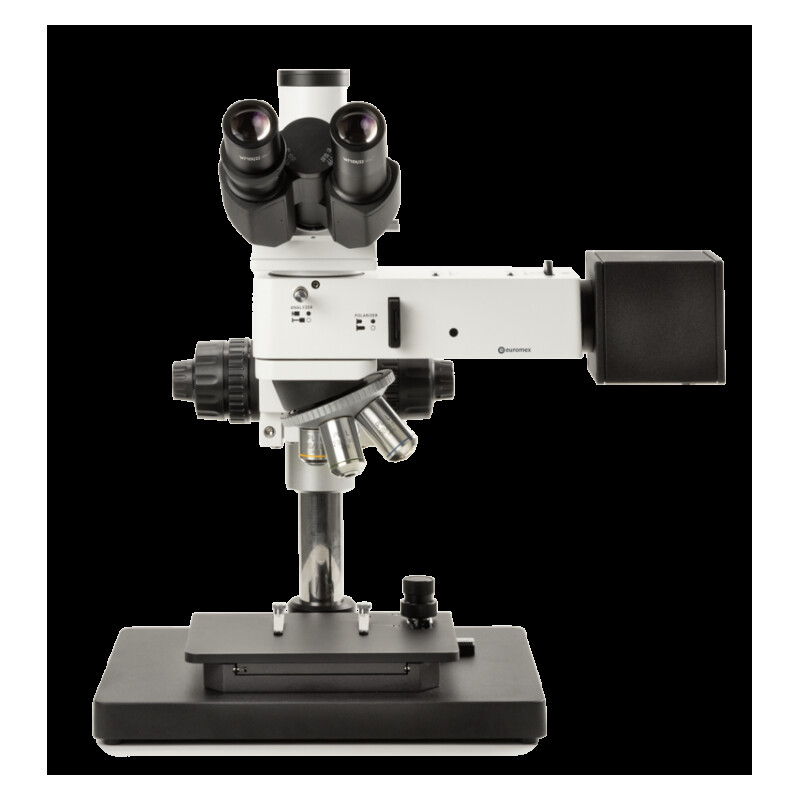

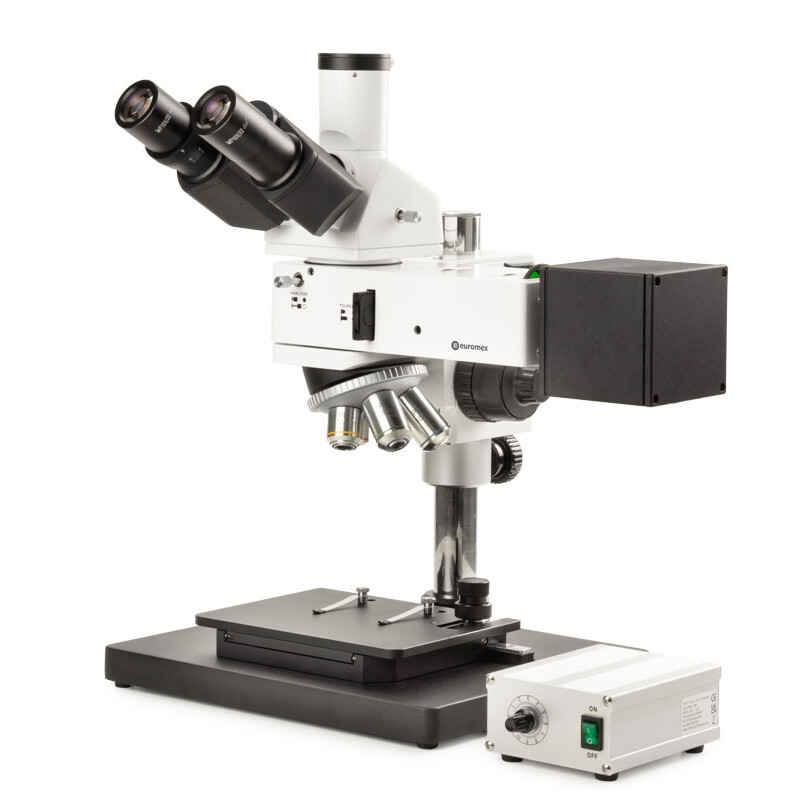

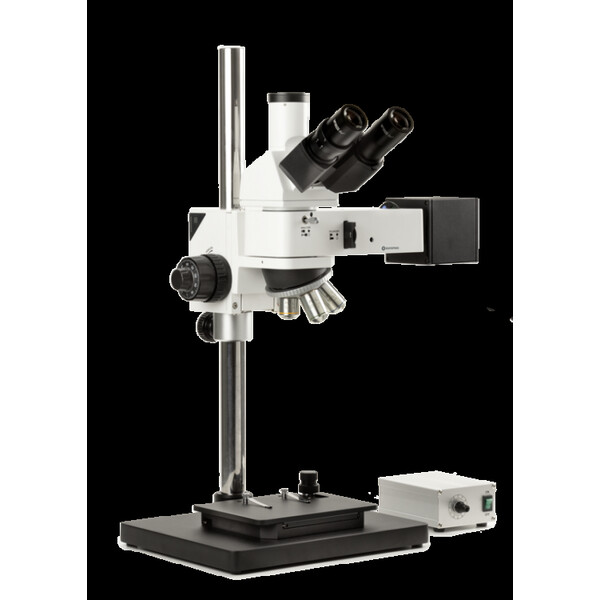

bScope Large Samples BS.4053-PLMRi (ljusfält)
BS.4053-PLMRi är rätt val om du främst utför klassiska ljusfältinspektioner inom materialprovning och söker en robust, universell lösning för stora prover. Systemet är utformat för precisa, kontrastrika ytbilder – för strukturer, beläggningar, bearbetningsspår eller defekter.
Tack vare den generösa konstruktionen och det integrerade mekaniska bordet kan du även kontrollera och systematiskt undersöka skrymmande delar utan att ständigt behöva kämpa med för lite utrymme.
okular
Vidvinkel WF 10x/22 mm okular med 22 mm synfält (Ø 30 mm tubus)
Huvud
- Ett trinokulärt huvud av typen Siedentopf, 30° lutande tuber
- En ± 5 dioptriinställning på vänster okular
- Ögonavståndet kan justeras mellan 48 och 76 mm
- En kameratub med Ø 23,2 mm
- Prismerna i huvudet är konstruerade så att de minimerar ljusabsorptionen för perfekt digital bildåtergivning
- Stråldelare (100:0 / 0:100)
Revolver
Vridbar och omvänd fyrdubbelt revolver med kullager
objektiv
De toppmoderna tillverkningsteknikerna och flerlagersbeläggningarna som används vid tillverkningen av bScope-objektiverna gör det möjligt att använda bScope för de mest krävande tillämpningarna. En sfärisk aberrationskorrigering i världsklass i kombination med modern CNC- och monteringsteknik garanterar en perfekt centrering av objektiverna.
Denna serie metallurgiska mikroskoper finns i två versioner:
- Ljusfältmodellen, som är lämplig för de flesta materialvetenskapliga tillämpningar.
- Modellen med ljusfält- och mörkfältbelysning för de mest krävande analyserna.
Fokusering
- Dubbel koaxial, djupt placerad grov- och finjustering med 180 delstreck
- Precision 1,3 µm, 130 µm per varv, total rörelseväg är ca 20 mm
- Med justerbar anslag för att undvika skador på prover och objektiv. Förbättrad grov- och finjustering med spänningskontroll
Bord
bScope är utrustat med en reptålig 30 x 25 cm stor platt bas och levereras med ett 185 x 140 mm stort mekaniskt X-Y-bord med 35 x 30 mm rörelseväg.
LED-belysning
Reflektorbelysning med justerbar intensitet (5 W LED-Köhler-belysning) med
- Extern strömförsörjningsenhet
- Alternativ för: Vridbar push-pull-polarisator, push-pull-analysator
- Integrerad roterbar filterplatta med gröna, blå, gula och vita filter
polarisering
bScope har en integrerad slits ovanför objektivrevolvern för ett valfritt polarisationsfilter.
Leverans
Förpackningen av polystyren garanterar låg miljöpåverkan och maximal säkerhet under transport. I leveransen ingår nätkabel, dammskydd, verktyg, en reservsäkring och en bruksanvisning.
