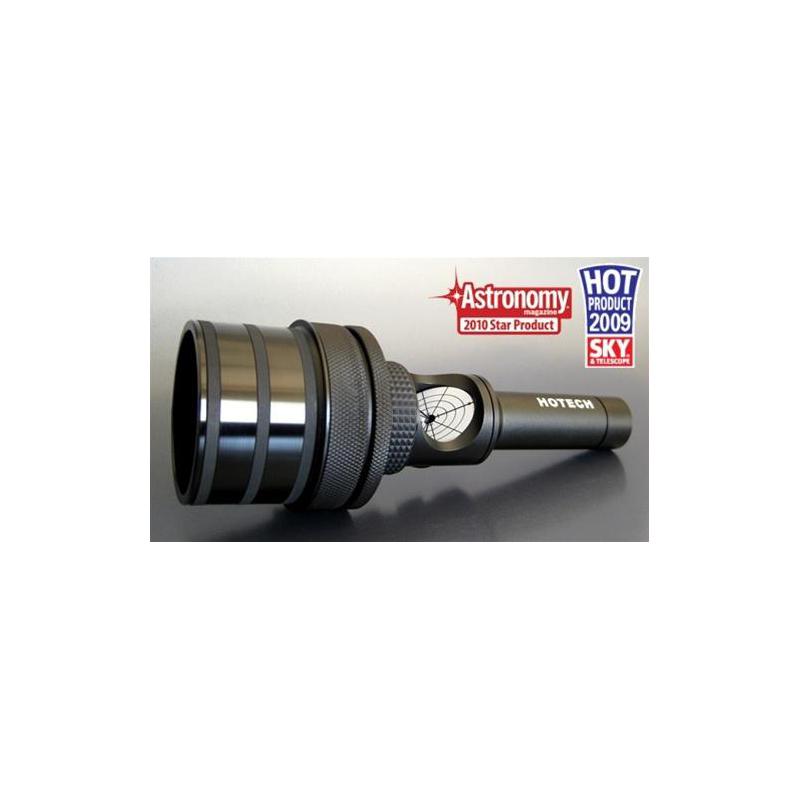

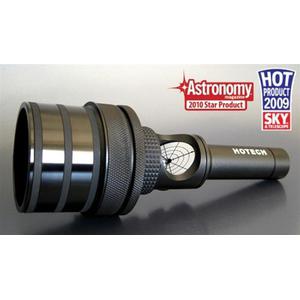

1,25"/2" SCA laserkollimator - upplyst punkt

Hotech Laserkollimator - Justera ditt teleskop utan att luta lasern

Tänk dig själv: Du observerar med ditt teleskop, men något är fel. Vad är det som inte stämmer? Varför är stjärnorna inte längre riktigt i fokus? Planeten Jupiter - något är fel med den också - kontrasten är dålig. Natten är klar, men observationen är en total olägenhet. Naturligtvis är det självklart att ditt teleskop helt enkelt inte är exakt justerat. Du måste göra något - justera teleskopet igen - men hur? Det bästa sättet är enkelt - med en laser.

En laser som centrerar sig själv

Många enkla justeringslasrar har den egenskapen att de lutar i fokuseraren. Justeringen skulle gå förlorad. Hotech-kollimatorn är annorlunda: tack vare sin självcentrerande design kan lasern inte luta. Du behöver inte en skruv för att klämma fast kollimatorn i fokuseraren. Vissa fokuserare har små toleranser i diameter. Detta är också lätt att lösa för Hotech-lasern.

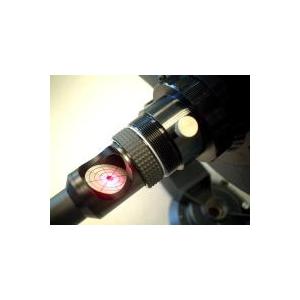

Du kan till och med justera ditt teleskop som är monterat på monteringen, laserns parallella sittmöbler är alltid garanterade.

• Med 45° målskiva

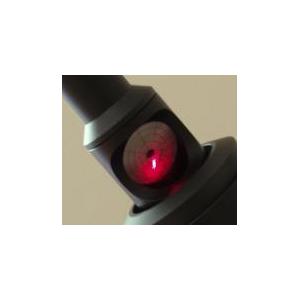

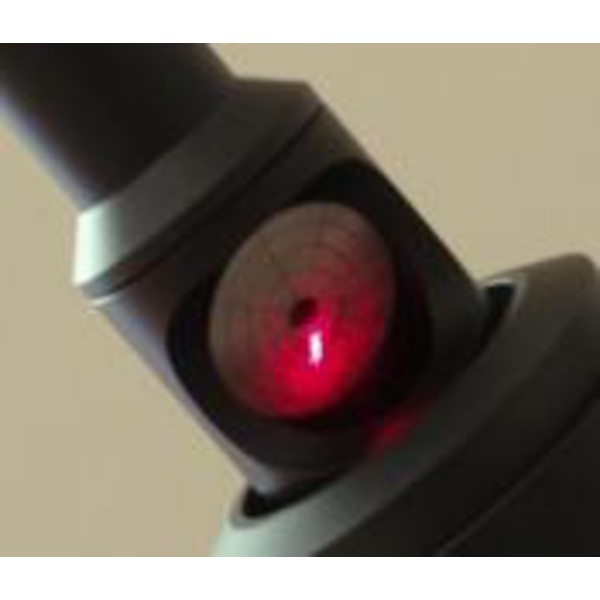

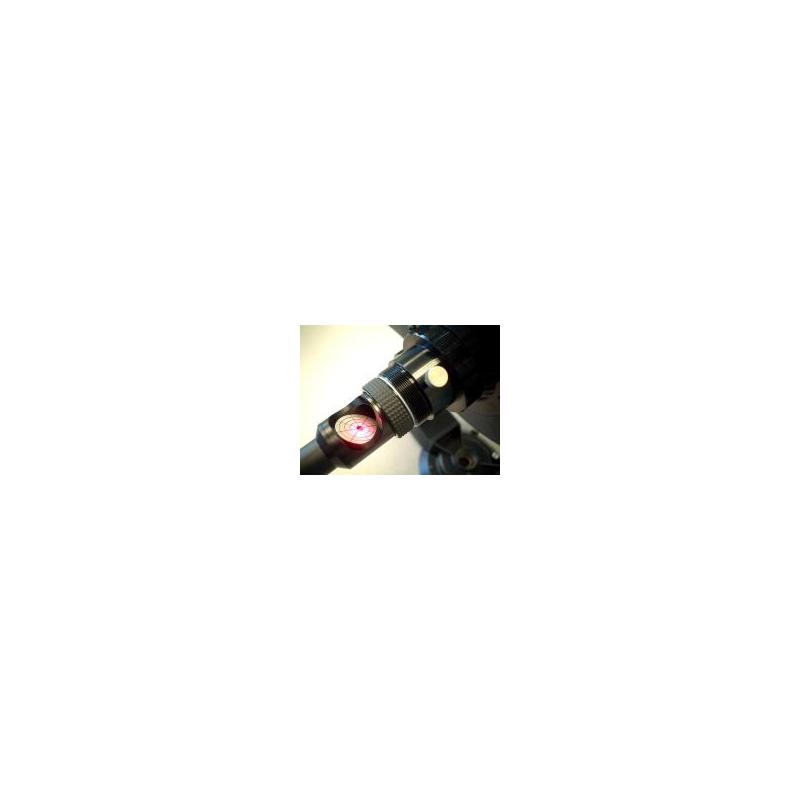

• Med det integrerade 45°-målet kan justeringen utföras av en person på kort tid. När den röda laserpunkten har centrerats på primärspegelns mittmarkering reflekteras strålen tillbaka in i lasern.

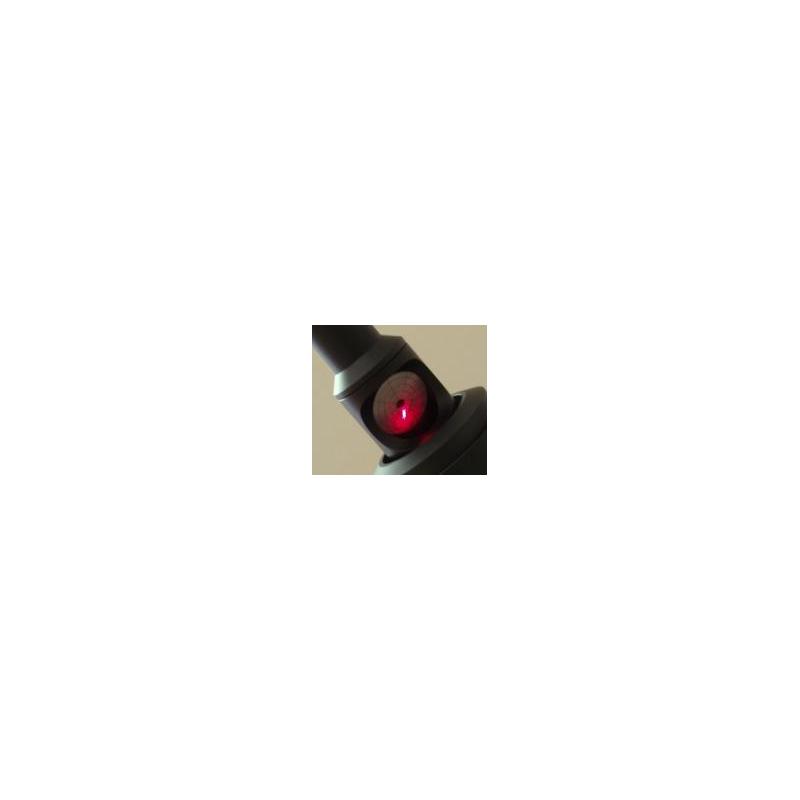

• Den extremt fina punktprojektionen återges på den graverade ytan, som påminner om en måltavla. Det är nu mycket enkelt att slutföra justeringen på primärspegeln.

Fördelarna i en överblick:

• Exakt uppriktning: självcentrerande laser
• Lasern hålls absolut parallell utan att luta
• Mycket fin laserpunkt
• 45° retikel för enkel uppriktning
• lång livslängd: kraftfullt 3V batteri

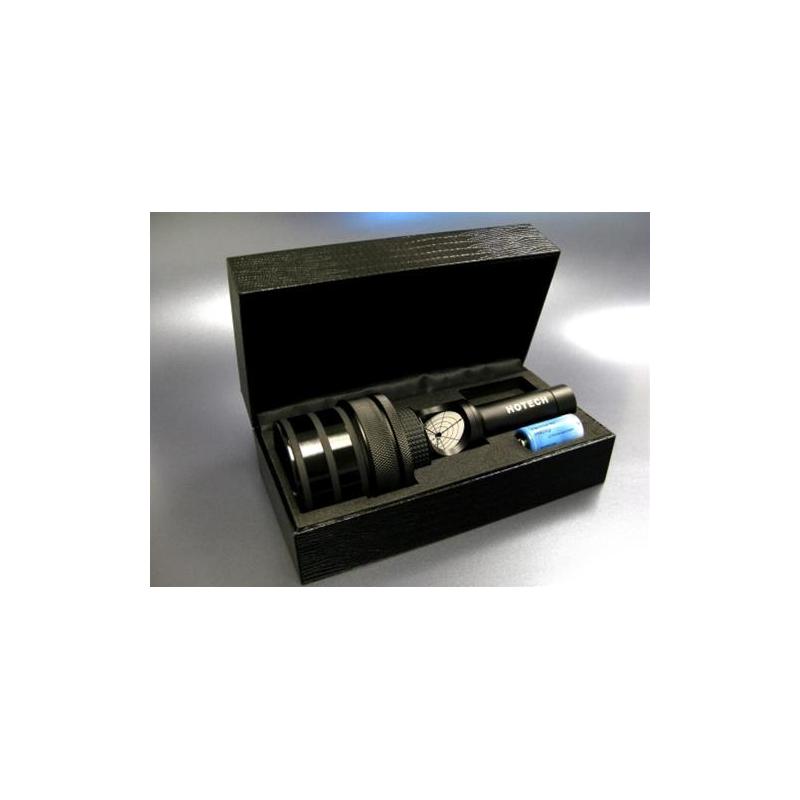

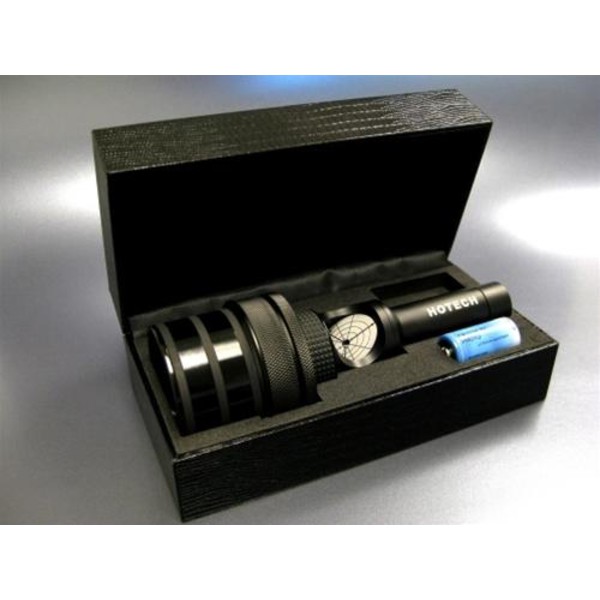

• robust fodral för förvaring av lasern

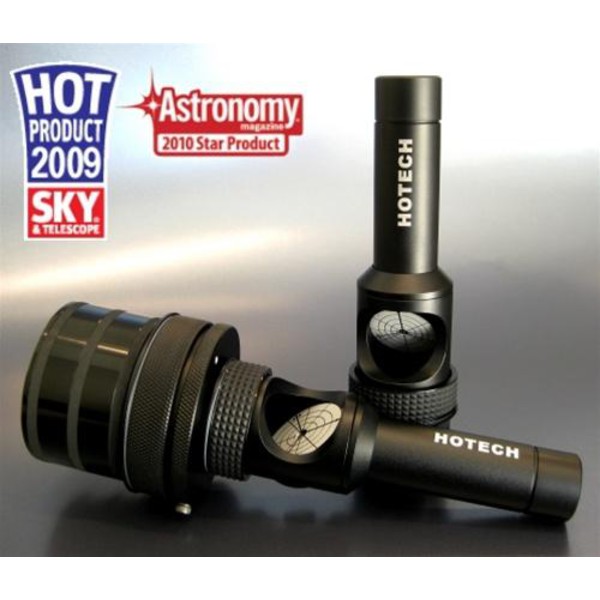

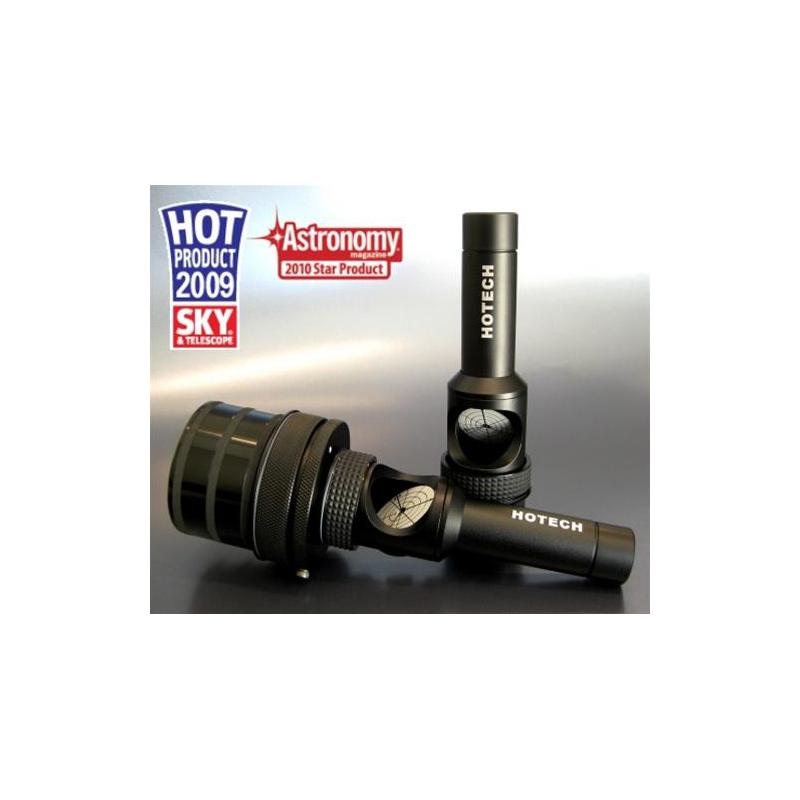

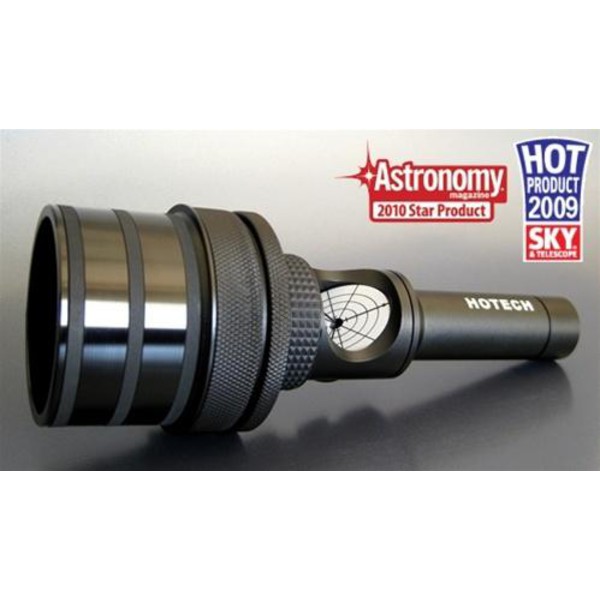

HOTECH SCA Laserkollimator

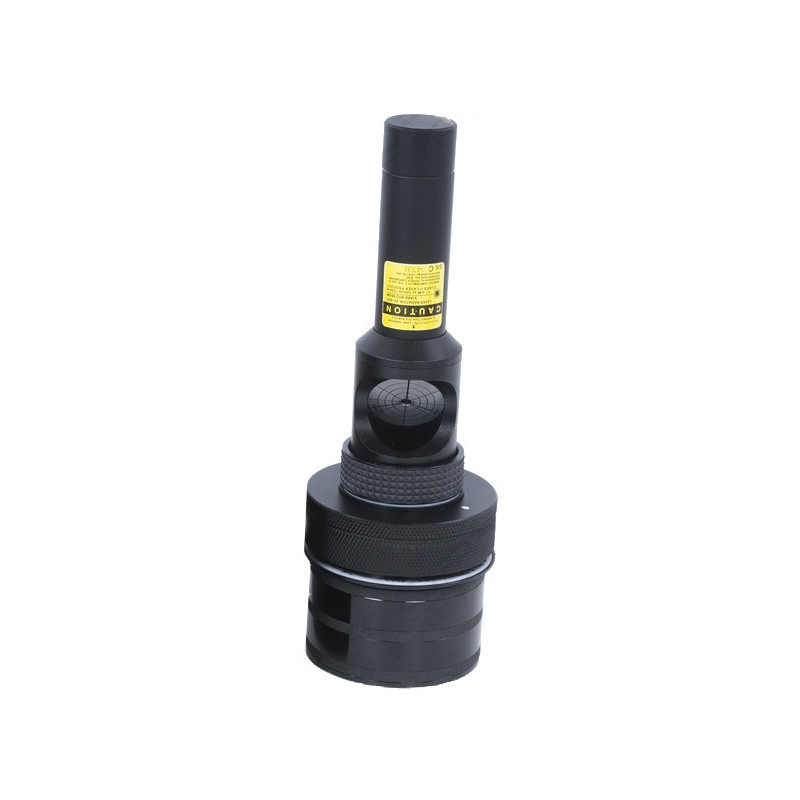

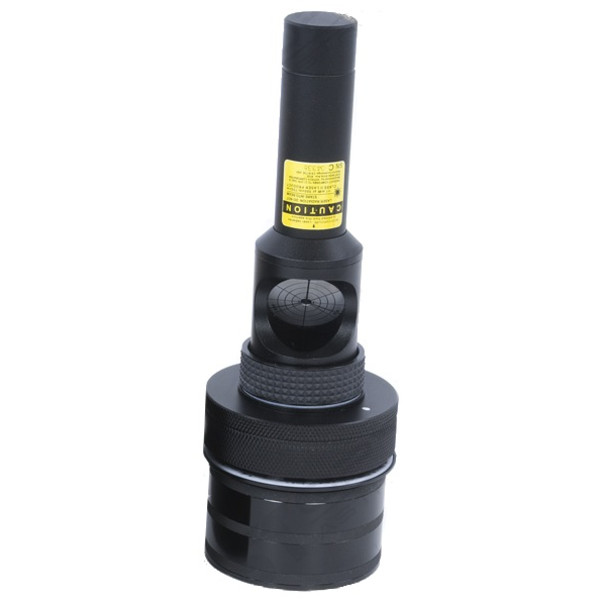

Självcentrerande adapter (SCA)

HoTech laserkollimator skiljer sig från alla andra vanliga laserkollimatorer genom sin innovativa självcentrerande adapter (SCA). Denna mekanism möjliggör en precis och REPRODUCERBAR fastspänning i alla vanliga 1,25" och 2" fokuserare, så att alltid en exakt kollimering uppnås. Alla laserkollimatorer på marknaden har ett grundläggande problem, nämligen glapp i anpassningen mellan kollimatorn och fokuseraren. Detta problem är mycket vanligt bland amatörastronomer och diskuteras ofta när det gäller att uppnå en så exakt kollimering som möjligt, men hittills har det inte funnits någon tillfredsställande lösning på marknaden. Oavsett hur exakta toleranserna på fokuseraren och kollimatorn är, krävs alltid ett litet spelrum för att kunna sätta fast dem. Så snart kollimatorn är fastsatt blir detta mellanrum ett problem. En laserkollimator fästs med hjälp av flera räfflade skruvar eller en kompressionsring. Båda metoderna medför mycket kritiska problem, nämligen inkonsekvent anpassning genom axiell förskjutning eller vridning av kollimatorn i förhållande till den optiska axeln. Den självcentrerande adaptern eliminerar spelet i fokuseraren genom att de inbyggda gummiringarna pressas samman linjärt. Detta ökar ringarnas diameter och stänger springan. Eftersom alla spärrringar expanderar jämnt i radiell riktning när de pressas ihop, centreras laserkollimatorn automatiskt i utdragstuben. Och det viktigaste: SCA-laserkollimatorn kan installeras fast i fokuseraren för att säkerställa en reproducerbar installation med exakt kollimering.

Totalt sett har SCA-adaptern tre viktiga funktioner. För det första kan spännringarna kompensera för tillverkningstoleranser hos nästan alla fokuserare. För det andra centreras lasern exakt i fokuseraren. För det tredje har den två jämnt fördelade cirkulära kontakter på insidan av tuben som skyddar lasern mot tippning och håller den alltid parallell med fokuserarens rör. Så snart osäkerheten i spelet är eliminerad kan du alltid kollimera ditt teleskop snabbt och exakt.

Problem med vanliga kollimatorer:

• Spalt genom räfflade skruvar
• Anpassning med kompressionsring


Problem som löses med SCA-tekniken

• SCA eliminerar spel i utdragningsröret:
  Alla fokuserare har tillverkningstoleranser. Dessutom krävs en större diameter för att fästa olika okular och adaptrar. När en vanlig laserkollimator sätts in kan glappet mellan utdragningsröret och kollimatorn orsaka att den tippar. SCA:s gummispännringar expanderar radiellt och täpper till alla glapp. Detta gör att kollimatorn sitter fast i utdragningsröret och möjliggör en exakt, reproducerbar installation.
• SCA håller lasern perfekt parallell med fokuseraren:
  De patenterade spännringarna ger ett fast, 360 graders jämnt grepp på insidan av utdragningsröret och håller därmed lasern perfekt parallell, så att fel som förskjutningar eller tippningar, som uppstår vid konventionella anpassningsmetoder, effektivt elimineras.
• SCA eliminerar lös fastsättning med räfflade skruvar eller kompressionsringar
  Om enheten fästs med hjälp av räfflade skruvar förskjuts den optiska axeln. Ibland kan dåligt tillverkade kompressionsringar orsaka instabil lutning på grund av stora tillverkningstoleranser mellan kompressionsringen, spåret och låsskruven i utdragningsröret. SCA anpassar kollimatorn automatiskt utan räfflade skruvar eller kompressionsringar.
• SCA kan hantera felaktigheter i utdragningsröret:
  Små fel i utdragningsröret, t.ex. skav, repor och ojämna grader, kompenseras utan problem av gummispännringarna och kollimatorn centreras perfekt. Detta fungerar även om utdragningsröret inte är perfekt runt. En konstruktion med metallspännare kan inte anpassa sig till den deformerade formen på utdragningsröret och samtidigt garantera en stabil anpassning.

Ytterligare egenskaper hos SCA-laserkollimatorn:

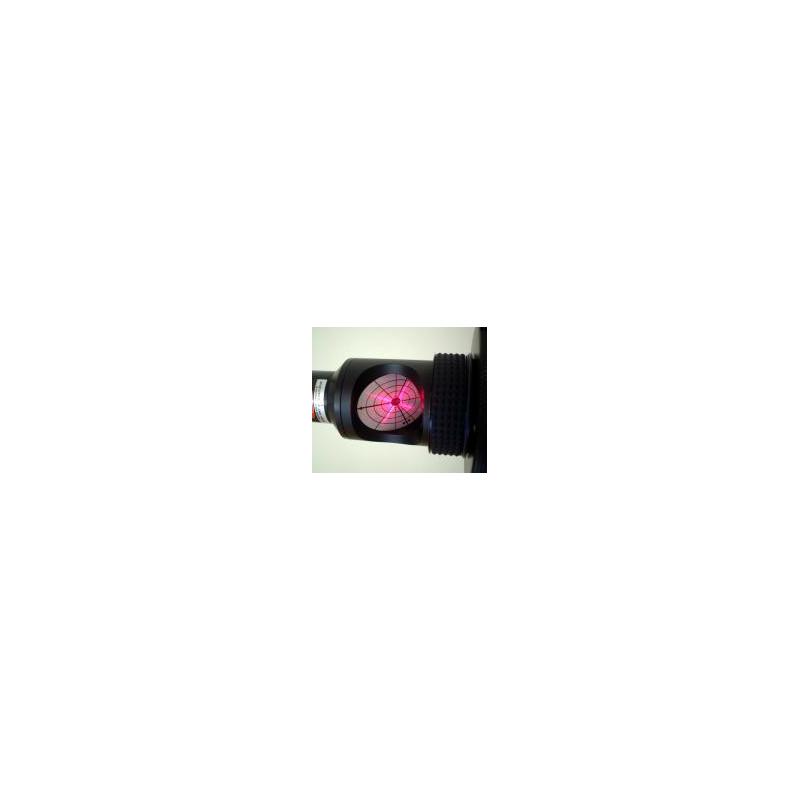

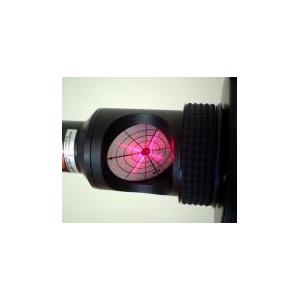

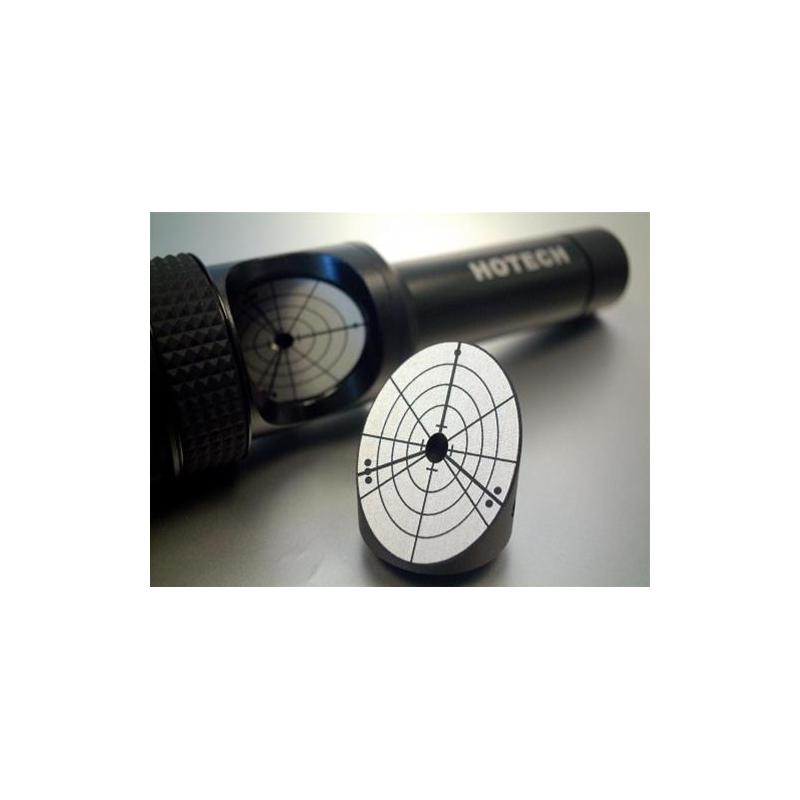

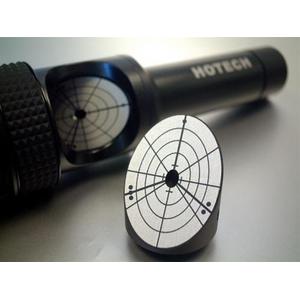

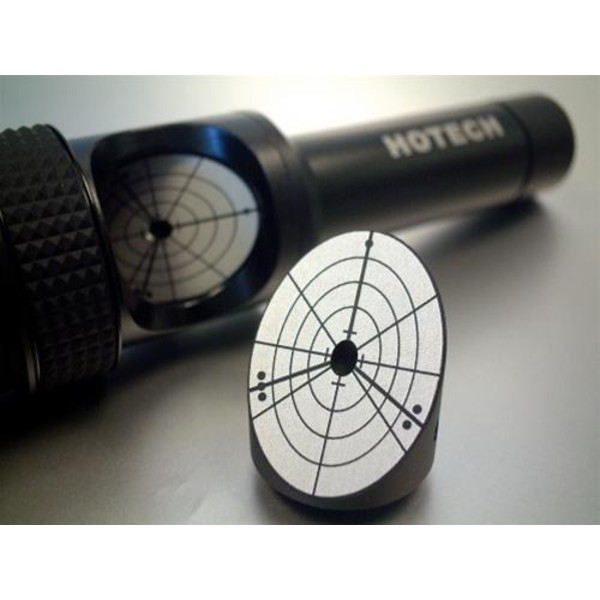

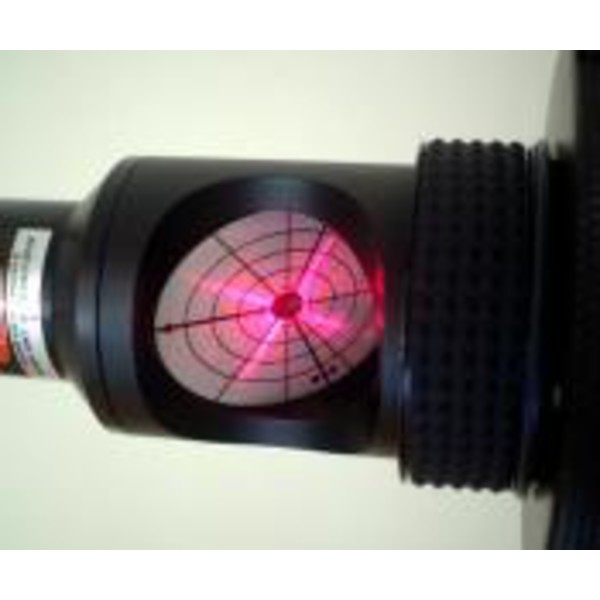

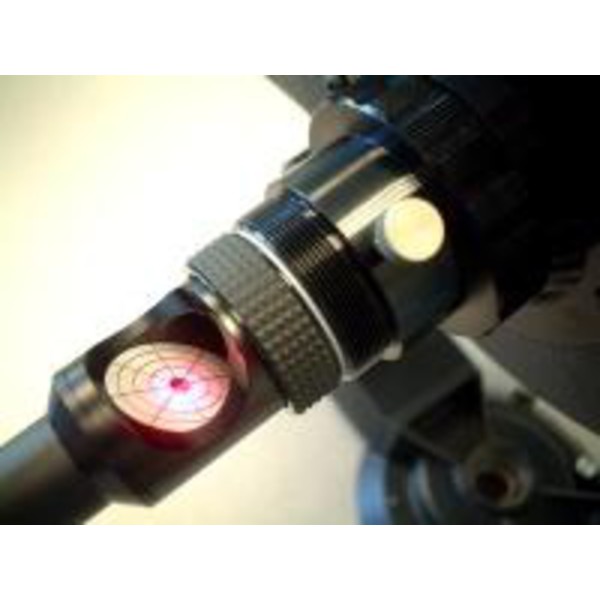

• Lasergraverad måltavla lutad 45


Måltavlan visar den reflekterade laserpunkten och ger dig en tydlig visuell referens vid justeringen. Detta gör att du kan rikta in primärspegeln i nedre änden av teleskopet utan att behöva titta upp i fokuseraren under justeringen. Utan denna 45° lutande måltavla fungerar detta inte. Den förhindrar att du tappar överblicken och låter dig följa justeringarna i realtid. Detta gör att du kan utföra justeringen enklare och snabbare, och därför är en måltavla som ingår i leveransen en självklarhet för HoTech. Du ska inte behöva betala extra för det! Dessutom är måltavlan lasergraverad, vilket gör den mycket mer hållbar än tryckta eller påklistrade alternativ och den kan också rengöras utan problem. Du betalar trots allt för ett precisionsinstrument, och det måste vara mycket välgjort.

• Finaste, projicerade laserpunkt

Att hålla laserpunkten så fin som möjligt är nyckeln till en precis kollimering. Om du tittar närmare på många produkter på marknaden ser du att de flesta laserpunkter ser ganska stora och otydliga ut. Det innebär att du alltid måste gissa när du försöker centrera punkten; inte bara laserpunkten på måltavlan måste centreras, utan även punkten i sig. Med tanke på grundprincipen för en kollimerad laserstråle är detta inte särskilt logiskt, eftersom den alltid ska förbli en fin punkt efter reflektion på huvud- och sekundärspegeln. Många tillverkare av laserkollimatorer tillverkar inte lasrarna själva, utan använder helt enkelt en standardlaser. Vid konstruktionen av dessa lasrar har man naturligtvis inte tagit hänsyn till vilken användning lasern kommer att ha och vilka egenskaper som är viktiga för detta. HoTech har över 10 års erfarenhet av att utveckla lasermoduler för olika användningsområden, så vi vet exakt vad en laser måste kunna för att kunna justera ett teleskop med precision. Vi optimerar vår laserstråle så att den har en minimal utsträckning vid det arbetsavstånd som krävs för kollimering av ett teleskop, vilket möjliggör finjustering.

• Patenterad korshårskollimator tillgänglig

Med hjälp av vår patenterade korshårskollimator kan användarna mycket enkelt centrera lasern på huvud- eller sekundärspegeln vid den slutliga kollimeringen. Utförandet med korshår har samma precisa laserpunkt med fördelen av 4 extra laserlinjer. Detta "X" runt laserpunkten är den mest intuitiva lösningen för att rikta in laserpunkten för en exakt justering. Under kollimeringen av sekundärspegeln är det ganska svårt att hitta den exakta mitten utan markering med en enkel laserpunkt, men här hjälper korslasern till. Under den slutliga kollimeringen av primärspegeln försvinner ofta laserpunkten i måltavlan, vilket gör det särskilt svårt att placera laserpunkten exakt. Ett hårkors runt laserpunkten gör det möjligt att justera primärspegeln perfekt trots att den centrala laserpunkten försvinner. Det är det bästa sättet att uppnå en extremt bra kollimering av teleskopet med relativt liten ansträngning. Klicka här för en översikt på YouTube.

• Högprecisionslaserjustering

HoTech-laserkollimatorn är exakt centrerad och inriktad, ett absolut måste för precis kollimering. Du kommer att bli förvånad över att många laserkollimatorer på marknaden misslyckas just här. Anledningen till detta är designen och förståelsen av själva produkten. HoTech har tagit hänsyn till alla viktiga parametrar vid utvecklingen. Justeringsmekanismen, den mekaniska och optiska strukturen hos själva lasern är viktiga designelement i vår produkt. Många tillverkare monterar helt enkelt en standardlaser i kollimatorns hölje. Detta är naturligtvis mycket kostnadseffektivt (för säljaren), men orsakar många problem. Ofta är lasern inte perfekt centrerad i höljet, har variationer i storlek och saknar mekanism för inriktning. Detta innebär att lasern inte är exakt positionerad på kollimatorns optiska axel och inte heller kan centreras i höljet. Även hos laserkollimatorer med justeringsmekanism kan endast en justering parallellt med den optiska axeln med förskjutning mot centrum uppnås. Därmed skulle laserpunkten inte vara centrerad ens med en SCA-adapter, vilket leder till astigmatism i teleskopoptiken vid till synes perfekt justering, liknande scenariot i figur 1. HoTech-laserkollimatorn har inte detta problem.

• Lätt design av massiva, CNC-frästa komponenter

Många tillverkare av laserkollimatorer ger oss fel intryck att "stort och tungt betyder stabilt och tåligt". HoTech har däremot lyckats ta bort onödig vikt från kollimatorns design, eftersom vi förstår att extra vikt på ett teleskop (särskilt på öppna Newtons) kan leda till obalans och strukturell böjning. Dessutom har en tung enhet också större tröghet när den faller, vilket ökar risken för skador på laserens interna justeringsmekanism. Den lätta konstruktionen av laserkollimatorn bidrar därmed också till en förbättrad och pålitlig precision vid justeringen av ditt teleskop. Naturligtvis används endast lätt flygplansaluminium i vår kollimator, som är CNC-fräst med minimala toleranser och skyddad mot yttre påverkan genom sandblästring och anodisering. Här har inga kompromisser gjorts när det gäller hållbarhet och precision.

• Lång batteritid

Genom att använda CR123 3V-batterier som strömkälla har vår laserkollimator över 65 timmars batteritid. De medföljande CR123 3V-litiumbatterierna fungerar utan problem vid låga temperaturer och har en livslängd på minst 10 år. Du behöver inte oroa dig för batteritiden på länge.

• Kollimering av din SCT

Kommersiellt tillverkade SCT:er har alltid små optiska och mekaniska fel. Ett typiskt fel är centreringen av sekundärspegeln, vilket gör att den infallande ljusstrålen sällan reflekteras exakt centralt, även om testet på stjärnan visar perfekt kollimering. Dessutom breddar den konvexa sekundärspegeln laserpunkten och förstorar varje axiell fel med ungefär fem gånger. Den förväntade avvikelsen för en väl kollimerad SCT gör att laserstrålen reflekteras ca 3 till 6 mm bredvid centrum. För att kompensera för dessa optiska och mekaniska fel hos en SCT krävs därför en annan metod för kollimering. Om denna procedur följs noggrant kan en exakt kollimering uppnås även med en SCT. Som standard måste lasern placeras i SCT:s optiska centrum. Tack vare SCA-tekniken elimineras spel och lutning i fokuseraren direkt och lasern positioneras på den optiska axeln. I en SCT är primärspegeln fast, men sekundärspegeln kan ställas in parallellt med den optiska axeln. Det finns dock en unik förberedelse som måste göras vid kollimering av en SCT: Installera först kollimatorn och markera laserpunktens position på måltavlan efter att teleskopet har kollimerats med hjälp av en stjärna eller av tillverkaren. Om du nu vill kontrollera eller återställa kollimeringen vid återanvändning behöver du bara justera laserstrålen till den markerade positionen med hjälp av kollimationsskruvarna på sekundärspegeln. Laserstrålen sprids av den konvexa sekundärspegeln, varför en enkel fin laserpunkt är bättre lämpad för kollimering av en SCT än ett hårkors. Se följande bilder.

• Diffraktionsgitterobjektiv (DFG) på vår SCA-laserkollimator

Eftersom vår SCA-laserkollimator redan är mycket exakt tack vare SCA-tekniken, den fina laserpunkten och den medföljande 45-graders måltavlan, behövs inget DFG-mönster för att justera primärspegeln på ett Newton-teleskop. Ett DFG-mönster används endast för grov inriktning av primärspegeln. Användaren riktar in primärspegeln med hjälp av sekundärspegelns skugga i DFG-mönstret på en vägg och räknar DFG-punkterna runt skuggan för att centrera den. Denna metod kan inte uppnå en exakt inriktning, eftersom avståndet mellan två punkter är mycket stort och även tydliga justeringsfel kan uppstå i systemet. I det sista justeringssteget måste användaren föra tillbaka laserpunkten till sin utgångspunkt på 45-graders måltavlan. Vår utförande av måltavlan gör det möjligt att rikta in primärspegeln direkt vid teleskopets nedre ände utan att man hela tiden måste flytta sig till fokuseraren för att titta in därifrån. Det finns alltså ingen fördel med att använda en DFG-lins i kombination med vår SCA-laserkollimator.
