Olympus DSX2000 digitalmikroskop med standardzoomhuvud – flexibel precision för krävande inspektioner
Olympus DSX2000 med standardzoomhuvud (DSX20-SZH) är ett avancerat digitalt mikroskop som är särskilt utvecklat för kraven inom forskning, kvalitetssäkring och industriell analys. Konfigurationen erbjuder en balanserad kombination av flexibilitet, intuitiv användning och högupplöst bildåtergivning.
Systemet baseras på en robust DSX20-UF upprätt ram och är utrustat med ett precist DSX20-SZH standardzoomhuvud. Den optiska zoomen är motoriserad med ett område från 1x till 10x och möjliggör smidiga övergångar mellan översikts- och detaljvy. Två objektiv – DSX10-XLOB3X, DSX10-XLOB10X och DSX10-XLOB20X – erbjuder ett finjusterat urval av förstoringar för olika typer av prover. Objektivhållaren DSX10-LAXL säkerställer snabba och säkra objektivbyten.
Det integrerade motoriserade XY-bordet (DSX20-TMTS) med hög positioneringsnoggrannhet och 100 x 100 mm rörelseområde möjliggör exakta rörelser även vid komplexa inspektionsuppgifter. Ett dammskydd skyddar systemet när det inte används.
Tack vare kombinationen av PRECiV™-programvara och funktioner som automatisk kalibrering, live-autofokus och olika observationsmetoder (bl.a. ljusfält, mörkfält, polarisering, snedbelysning och skuggrelief) blir varje inspektion en precis och reproducerbar rutin.
Den medföljande programvarulicensen (PV-DSX-2.2-EL) samt fjärrinstallationssupport (DSX20__-D0-CINS) och fjärrsupport (SER-IE-1-HOUR-REMOTE-D) säkerställer en snabb start och garanterar maximal systemtillgänglighet.
Höjdpunkter i denna konfiguration:
- Högupplöst CMOS-kamera med upp till 8192 × 6000 Pixlars upplösning (4K/Ultra-läge)
- Ergonomisk design med enkel användargränssnitt
- Många observationsmetoder för olika material och ytor
- Snabb objektivbyte via Slide-Nosepiece med upp till 2 samtidigt monterade objektiv
- Hållbar LED-belysning (60 000 timmars livslängd)
- Flexibelt utbyggbar med många Olympus-tillbehör
Denna konfiguration är särskilt lämplig för användare som söker ett kraftfullt men samtidigt intuitivt mikroskopsystem – från varumottagning till materialvetenskaplig forskning.
För ytterligare konfigurationer, vänligen kontakta vår serviceavdelning.
Tekniska data – DSX2000 Entry (standardzoomhuvud)
Mikroskopram
- Modell: DSX20-UF (upprätt ram)
- Z-höjd (manuell): 50 mm
- Tiltfunktion: Ej tillgänglig för denna modell (kan konfigureras på begäran)
- Max. provhöjd: upp till 115 mm med XLOB-objektiv
- Bärförmåga scen: 5 kg
Zoomhuvud
- Modell: DSX20-SZH (standardzoomhuvud)
- Optiskt system: Telecentriskt
- Zoomområde: 1x–10x (motordrivet)
- Objektivväxlare: Manuellt skjutningssystem för 2 objektiv
Stödda observationsmetoder:
- Ljusfält / Brightfield (HF/BF)
- Mörkfält (DF) (tillgängligt)
- Oblique (OBQ)
- MIX (BF+DF) (tillgänglig)
- Polarisering (PO)
- Skuggat relief (SR)
- DIC ej tillgängligt för SZH-modell (tillgängligt på begäran med annan konfiguration)
objektiv
DSX10-XLOB3X
- Förstoring: ca 43,8–438,4x
- Arbetsavstånd: 30,0 mm
- NA: 0,09
- Synfält: 866 × 634 μm
DSX10-XLOB10X
- Förstoring: ca 146,1–1 461x
- Arbetsavstånd: 30,0 mm
- NA: 0,30
- Synfält: 260 × 190 μm
DSX10-XLOB20X
- Förstoring: ca 292,3–2 923x
- Arbetsavstånd: 20,0 mm
- NA: 0,40
- Synfält: 130 × 95 μm
Objektivhållare
Modell: DSX10-LAXL – Adapter för objektiv för XLOB-objektiv (par)
belysning
Ljuskälla: Högpresterande LED, vit
Livslängd: 60 000 timmar (designvärde)
Ljusstyrning: Programvarustyrd
kamera
Sensor: 1,1” CMOS, 12,37 MP, global slutare
Kylning: Peltier
Bildlägen:
Full HD: 1920 × 1080 (16:9)
4K: 3840 × 2160
Super High: upp till 4096 × 3000
Ultra (pixelskift): upp till 8192 × 6000 (inte vid SZH)
Motoriserad scen
Modell: DSX20-TMTS
Typ: Motoriserad XY-plattform med transmissionsenhet
Förflyttningsväg: 100 × 100 mm
Upplösning: högprecis för mikroskopiska tillämpningar
Med integrerat genomlysning för PO, BF, OBQ, DF (tillval)
Programvara och tillbehör
Programvarulicens: PRECiV-programvara för styrning av mikroskop, speciellt för DSX1000-digitalmikroskop
Anslutningskabel: UYCP
Installation: DSX20__-D0-CINS (installationspaket)
Support: SER-IE-1-HOUR-REMOTE-D (en timmes fjärrsupport)
Dammskydd: ingår i leveransen

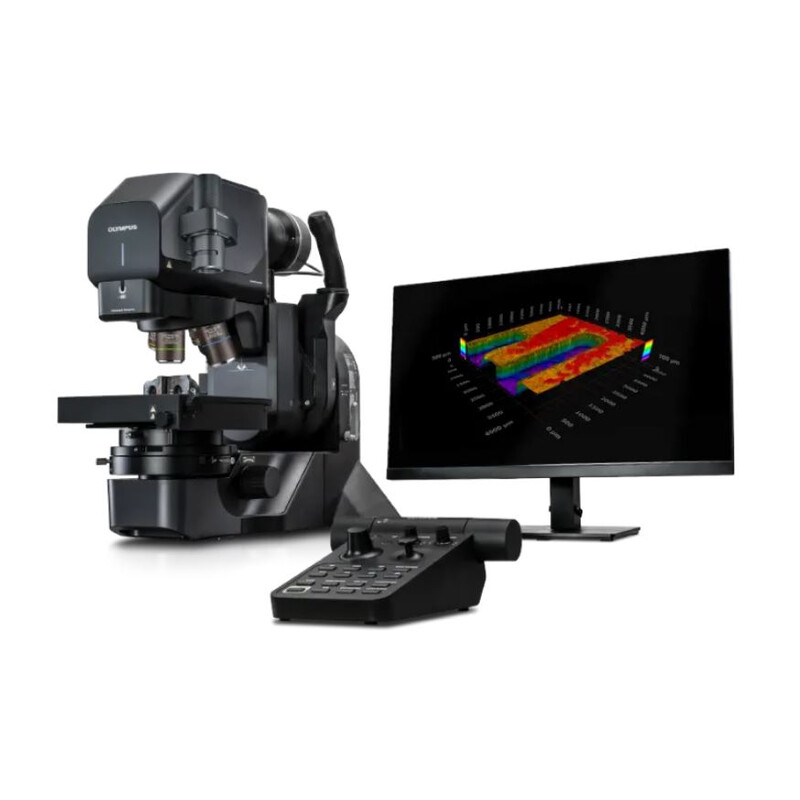

Kombinationen av toppmodern optik, den intuitiva PRECiV™-programvaran, en kraftfull arbetsstation (HP Z2 G9) och en 27-tums Full HD-skärm bildar en heltäckande lösning – från prov till rapport.
