Liknande bild: Levereras utan polar wedge
Den optiska CDK-konstruktionen
PlaneWave CDK-layouten är en optisk design baserad på den klassiska Cassegrain efter Dall-Kirkham.
Den har utvecklats för att ta hänsyn till de allt större chipsen i digital- och CCD-kameror. I många andra spegeloptiker ser man snabbt axiella avbildningsfel som koma och/eller astigmatism; dessutom uppstår i många system en bildfältkrökning som gör att avbildningarna av stjärnorna blir allt mer oskärpa ju längre bort de är från den optiska axeln.
Bildfältet är fritt från koma och astigmatism. Dessutom är bildfältet helt plant över hela diametern, så att stjärnorna i fokusplanet avbildas lika skarpt över hela fältet.
CDK-konstruktionen erbjuder en perfekt lösning på ovan nämnda problem med bästa pris-prestanda-förhållande och rimliga leveranstider.
Den består av:
- en elliptiskt krökt primärspegel
- en sfärisk sekundärspegel
- och en 2-linsig fältkorrigerare
Alla tre optiska element är perfekt anpassade till varandra för att uppnå den otroliga avbildningen. Avbildningens kvalitet beror i stort sett bara på siktförhållandena på installationsplatsen.

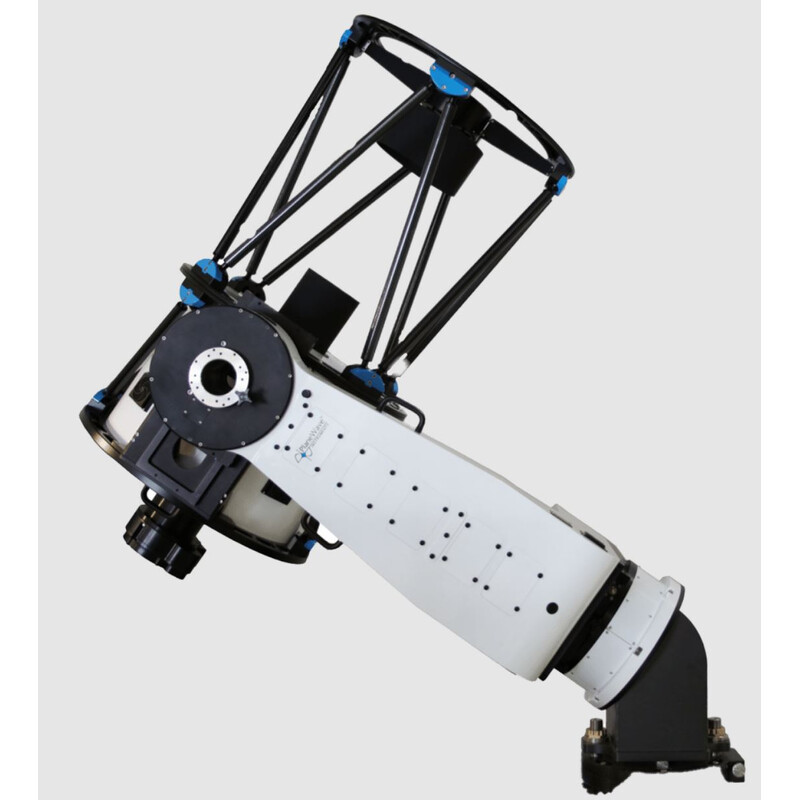

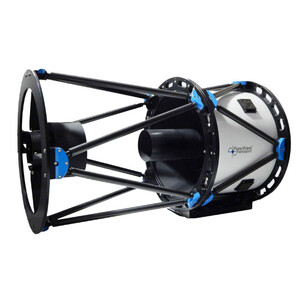

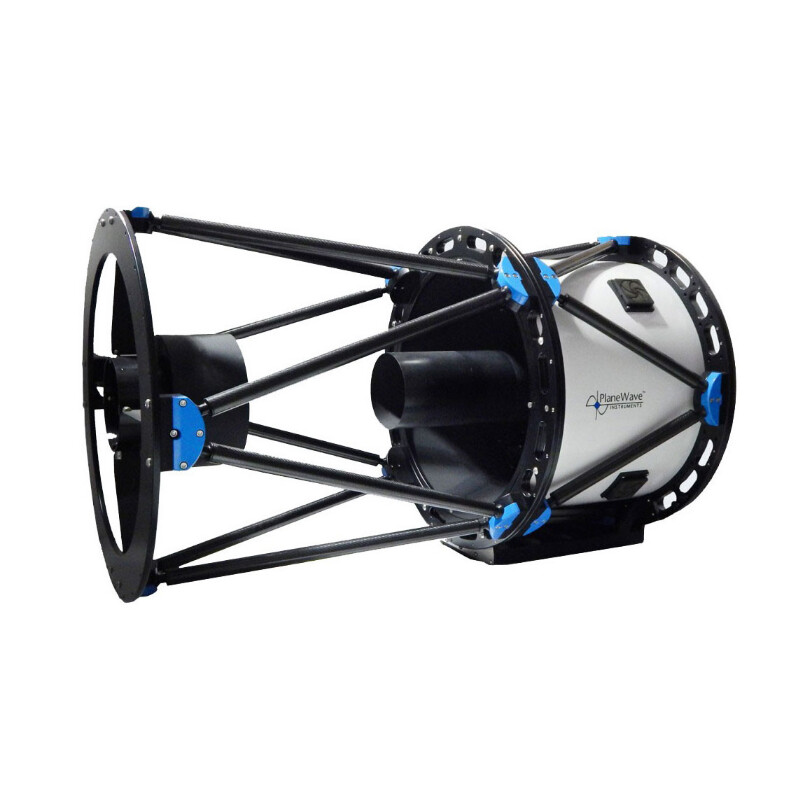

- CDK24 Astrograf modifierad enligt Dall-Kirkham, 610 mm öppning och 70 mm bildfält – helt plan och fri från COMA och astigmatism
- 8" temperaturkompenserad svans, 3 962 mm brännvidd (f/6,5)
- Förberedd för Delta T-värmare (Hedrick fokuserare och EFA-kit säljs separat)
- Fraktförpackning debiteras extra
- L-600 montering med en nyttolast på över 136 kg
- Ingen backlash, inga periodiska snäckfel
- med integrerade högupplösta kodare
- Otrolig svänghastighet på upp till 50 grader per sekund
- Kabeldragning i monteringen
- Fraktförpackningen debiteras extra.
Det kvartsglas (smält kiseldioxid) som används är ett syntetiskt amorft kvartsglas av högsta renhet och ett av de mest transparenta glas som finns. Tack vare sin renhet är kvartsglasets optiska och termiska egenskaper överlägsna andra glasarter. Dess transmission och homogenitet överstiger den hos kristallint kvarts och undviker de problem med temperaturinstabilitet som kristallina kvartsglas lider av.
Fused Silica har en termisk expansionskoefficient som är sex gånger lägre än borosilikatglas (Pyrex). Det behåller därför sin form med mycket hög precision när det kyls ned. Detta leder till en jämn optisk prestanda och en oförändrad skärpa vid temperaturförändringar.
