SMZ-161
Motic's nya SMZ-161 stereomikroskop kompletterar den populära och framgångsrika SMZ-stereofamiljen med införandet av nya material och en ny, förbättrad LED-belysningsalternativ. En övertygande optisk prestanda, ett litet utrymmesbehov och robust mekanik gör SMZ-161 till det idealiska stereomikroskopet för undervisning på gymnasier och universitet. Det optiska systemet enligt Greenough ger klara och distorsionsfria bilder med ett förbättrat zoomområde på 6:1. Parfokalitet garanteras över hela förstoringsområdet, och en klickstoppmekanism som har införts i den steglösa zoomen möjliggör exakt reproduktion av förstoringarna. Det utökade arbetsavståndet på 110 mm ger i standardkonfigurationen tillräckligt med utrymme för provhantering, med en övertygande tredimensionell upprätt bild.
Zoomområde
Med SMZ-161 är det nu enkelt och bekvämt att växla från en översiktsbild av provet till små detaljer. En vridning av zoomreglaget ger tillgång till hela förstoringsområdet. Zoomförhållandet 6:1 ger ett standardförstoringsområde på 7,5X-45X. Tack vare den parfokala utrustningen behöver fokuspositionen inte justeras under zoomning. För att utöka modellens förstoringsområde finns ett komplett urval av tillbehörsobjektiv och okular som ökar SMZ-161:s totala förstoringsområde från 2,25X till 180X.
Tilläggsobjektiv
SMZ-161 har som standard ett arbetsavstånd på 110 mm, vilket ger gott om utrymme för provbearbetning. Den maximala fältdiametern (med lägsta zoomposition och standardokular 10X/20) är 26,7 mm. Högre förstoringar kan uppnås med följande tillbehörsobjektiv (ESD-förhållanden):
Förstoring A.A. (mm) Max. fältdiameter (10x20 okular)
1,5x 56,3 17,8
2x 38,6 13,3
En bredare provöversikt kan erhållas med följande tillbehörsobjektiv:
Förstoring A.A. (mm) Max. fältdiameter (10x20 okular)
0,3x 301 88,9
0,5x 191,8 53,3
0,63x 142,7 42,3
0,75x 128,6 35,6
okular
De standardmässiga vidvinkelokularen WF10X/20 mm i SMZ-161 med stort utgångspupillavstånd ger glasögonbärare tillgång till hela synfältet. En dioptriinställning på +/- 5 dpt är möjlig på båda okularen och ögonmusslor som standard minimerar ströljus och ökar betraktningskomforten. Ögonavståndet kan justeras mellan 50–75 mm. Förutom standardokularen WF10X/20 har SMZ-161-serien även alternativa okular. För mätändamål finns en rad linjaler tillgängliga.
3D-bild
Tack vare sina kompakta mått och robusta mekanik är Motics SMZ-161 idealisk för alla typer av undervisningsändamål. Tack vare det optiska systemet enligt Greenough med separata strålbanor ger SMZ-161 distorsionsfria 3D-bilder. Den ytterligare förbättringen av bildkvaliteten
genom flera beläggningar ger kontrastrika bilder med reducerade interna reflektioner.
Arbetsavstånd
I standardkonfigurationen erbjuder SMZ-161 ett stort arbetsavstånd på 110 mm, som enkelt kan utökas till 301 mm (med extra försättslins 0,3X). För att uppnå önskad total förstoring kan objektivförstoringar på mindre än 1X kompenseras genom användning av
högre okularförstoringar (upp till 20X).
Standardpaket
SMZ-161:s tubus finns i binokulär eller trinokulär version, alla med en betraktningsvinkel på 45°, WF10X/20 okularer och inbyggt 1X objektiv. För speciella försöksuppställningar eller OEM-testapplikationer finns även en kompakt binokulär tubus med en betraktningsvinkel på 60° tillgänglig. Den svampskyddade behandlingen av alla optiska komponenter gör att SMZ-161 kan användas i fuktiga miljöer.
Modular konfiguration
Förutom standardpaketen erbjuder SMZ-161-systemet även modulära komponenter för personlig konfiguration beroende på arbetsplatsens krav. De industriella svängbara stativen för stora prover kan ersätta de enkla stativen för uppåt- och genomlysning för att avsevärt förbättra användarens rörlighet. Alla dessa stativ kräver ett separat belysningssystem som är anpassat till provkraven.
belysning
Belysning är en kritisk faktor för korrekt bildåtergivning vid användning av ett stereomikroskop. Motic erbjuder ett brett utbud av belysningsalternativ som kan kombineras med SMZ-161-optiken. Speciellt för levande prover inom biologin rekommenderar Motic LED-belysning på grund av den försumbar värmeutvecklingen och minimerad påverkan på de levande preparaten. En starkare lösning uppnås med Motics kallljuskälla MLC-150. En serie ljusledare för flexibel belysning erbjuds.
Allmänna specifikationer
• Optiskt system enligt Greenough
• Achromat-optik med svampskyddsbehandling
• Vidvinkel binokulär/trinokulär 45º observationstub
(stråldelning 0:100 vänster tub/trinokulärt tub i fotoposition)
• Vidvinkelokular för glasögonbärare, WF 10X/20
med dioptriinställning på båda tubarna +/- 5 dpt
• Ögonavstånd 50–75 mm
• Zoom 6:1; 5 klickstopp
• 7,5X-45X standardförstoring
• Arbetsavstånd 110 mm

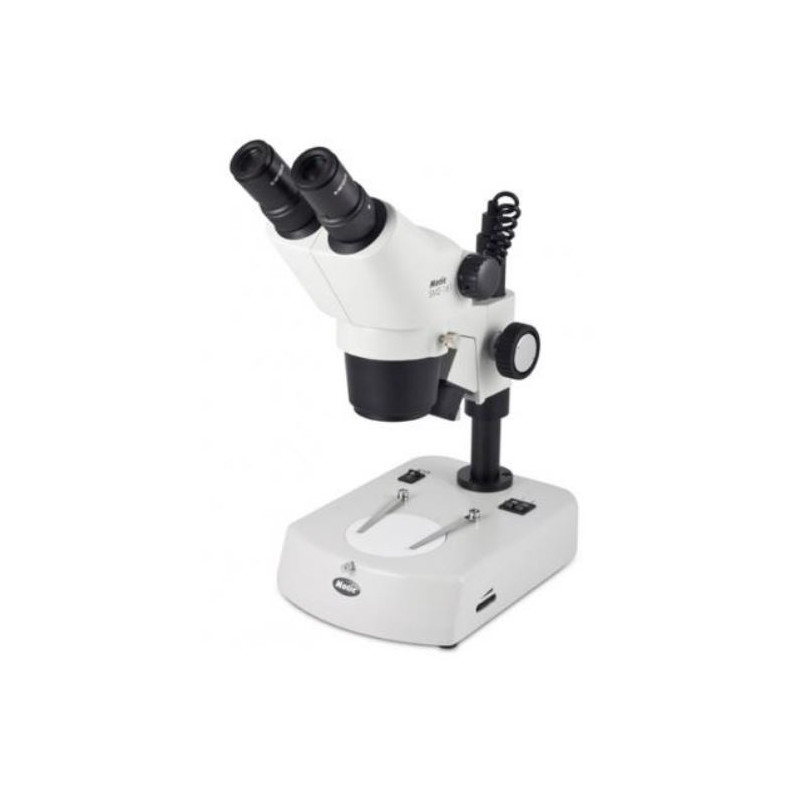

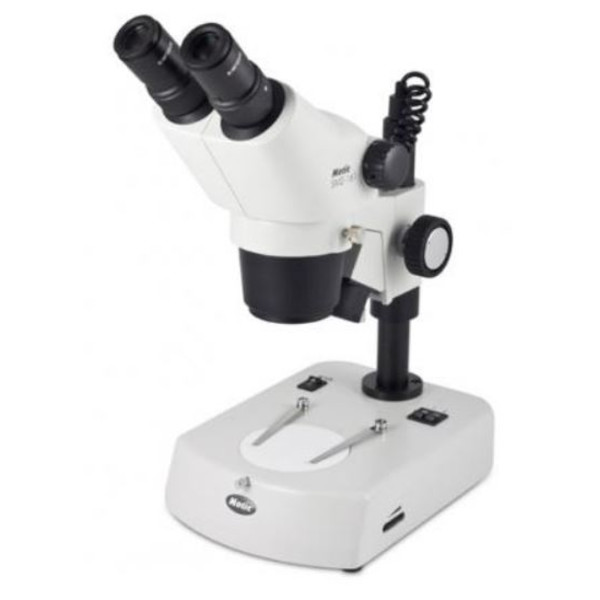

SMZ-161BL Specifikation
- Zoom-stereomikroskop, Greenough-typ
- Binokulärt tubsystem, 45º betraktningsvinkel, 360º vridbart
- Vidvinkelokular WF10X/20 mm
- Zoomfaktor 6:1, arbetsavstånd 110 mm
- Förstoringsområde: 7,5X - 45X
- R2GG: kompakt stativ för upp- och genomlysning
- Grovjustering, justerbar
- Reglerbar halogenbelysning 12 V/10 W, genomlysning 12 V/20 W
- Strömförsörjningsenhet 100–240 V, VDE-kontakt (CE)
- Bordsinsatser svart/vit och mattglas, blåfilter, dammskydd
