CKX41/CKX31 – Nya möjligheter för rutinundersökningar
Innovativa UIS2-objektiv för briljant skärpa vid undersökningar av celler
Med mikroskoperna i CKX-serien blir undersökning av celler snabbare och enklare än någonsin. De är effektiva, lätta att använda, kräver endast minimala optiska justeringar och ger bästa möjliga observationer med hög kontrast. Den lutbara observationstuben är särskilt praktisk, eftersom den gör det möjligt för användaren att arbeta även stående. Dessutom kan denna kompakta modell installeras direkt bredvid inkubatorer och i sterila säkerhetsbänkar. Detta ökar säkerheten och sparar tid, eftersom proverna inte behöver transporteras separat för undersökning. Modellerna i CKX-serien stöder olika observationsmetoder och kan nu användas inom ännu fler tillämpningsområden. CKX: utformad för snabbare, enklare och effektivare rutinundersökning av celler.
Oöverträffad: systemintegrerad UIS2-optik
Det optiska UIS2-systemet kombinerar en enkel strålväg med den utmärkta avbildningsprestandan hos en systemintegrerad mellanoptik. På så sätt säkerställs bästa möjliga bildintensitet och högsta möjliga optiska korrigering. Tack vare dessa egenskaper ger den oändligt korrigerade UIS2-optiken oöverträffad upplösning och kontrast. Förutom den förbättrade bildkvaliteten har synfältet utökats till ett maximalt synfält på 22. Detta gör det möjligt att använda olika observationstub för upprättstående mikroskop (patenterat, exklusivt för CKX41).
Förbättrad bildskärpa underlättar observation av olika cellodlingsstadier
Tack vare den välrenommerade Olympus UIS2-optiken kännetecknas CKX-serien av en enorm förbättring av bildplaneringen med 10 till 15 % samt knivskarpa och kontrastrika bilder ända ut till synfältets kant.
Användningen av en UIS2-faskontrast som är optimerad för observation av cellkulturer ger högre bildkontrast
Speciella UIS2-faskontrastelement i UIS2-objektiven optimerar kontrasten efter cellodlingens stadium. Resultatet är bilder med högre kontrast jämfört med bilder som tagits med konventionella system.
Speciella PHC-objektiv optimerar observationer i kanten
(CPLN10XPH, CPLFLN10XPH, LCACHN20XPH)
PHC-objektiven påverkas endast marginellt av ytspänningen i odlingsvätskan, som leder till sämre skärpa och svag kontrast vid kanten av cellodlingsbehållaren. Enklare observation av celler i multibrunnsskålar är bara en av många fördelar. Tillsammans med den förbättrade bildplaneringen genom användning av UIS2-optik möjliggör denna egenskap skarpa och kontrastrika observationer av celler även vid kanten av cellodlingsbehållaren.
Oändlig korrigerad UIS2-optik
Den innovativa Olympus UIS2-optiken maximerar fördelarna med oändlig korrigering. När ljuset passerar objektivet i den bildskapande strålbanan rör det sig i parallella strålar genom tuben. Dessa fokuseras av den systemintegrerade tublinsen (Telan-lins) så att en oljig, aberrationsfri mellanbild skapas. Tillbehör kan enkelt sättas in mellan objektivet och den inbyggda tubslinsen i observationsstrålgången utan att förstoringsfaktorn för den totala förstoringen ändras. Extra korrigeringslinser behövs inte. UIS2-optiken ger optimal bildkvalitet i alla konfigurationer.
Placera provet på objektbordet och börja omedelbart med observationen – helt utan optiska justeringar.
Centreringsfri fas-kontrastskiva för snabba observationer utan justeringar
Tack vare den förcentrerade fasomkopplaren IX2-SLP behöver du inte centrera varje gång du ändrar objektivförstoring. Ringbländan behöver inte heller bytas ut vid objektivbyte, eftersom den är standardiserad för 10-, 20- och 40-faldig förstoring. Med CKX-serien blir fas-kontrastobservationer snabba och enkla, optiska justeringar behövs inte. Rutinarbete kan därmed utföras mycket mer effektivt. Eftersom transmissionsgraden för fas-kontrastelementen i de respektive objektiven är anpassade till varandra, förblir ljusstyrkan konstant även vid ändring av förstoring.
Binokulär ergonomisk tub för observationer även i stående ställning
Observationer av cellodlingsstadier kan utföras ergonomiskt i sittande eller stående ställning. För detta ändamål har den binokulära ergonomiska tuben en lutningsmekanism med en justeringsvinkel på 30 till 60°. Provet tas ut ur inkubatorn och undersöks direkt på objektbordet, om så önskas även i stående ställning. Efter den mycket snabba undersökningen av cellkulturerna kan dessa omedelbart sättas tillbaka i inkubatorn. Med Olympus är det nya mottot för rutinundersökningar nu: "Snabb observation, snabba resultat med högsta provsäkerhet."
Den smidiga, kompakta modellen tar endast lite plats i laboratoriet
Tack vare den smala, kompakta designen har mikroskopet endast en liten djup, vilket gör att det enkelt kan installeras bredvid en inkubator eller i en steril säkerhetsbänk. För en snabb och effektiv undersökning kan proverna tas direkt och omedelbart placeras på mikroskopets objektbord.
Bekväma observationer i den sterila säkerhetsbänken
Tack vare den lutbara binokulära tuben och den kompakta mikroskopdesignen är obekväma arbetsställningar, som att böja sig ner över en steril arbetsbänk, ett minne blott. Observera genom tuben medan du arbetar och vrid sedan enkelt uppåt. På så sätt kan den sterila säkerhetsbänken enkelt öppnas eller stängas. En extremt praktisk metod som är perfekt anpassad till kraven i laboratoriet.
Reliefkontrastobservationer
Högupplöst reliefkontrast med NA upp till 0,45: Tjocka prover, till exempel äggceller, kan observeras tredimensionellt. Även när förstoringen ändras behåller Olympus reliefkontrast alltid samma skuggriktning. Reliefkontrastreglaget med två lägen använder en gemensam bländare för 20- och 40-faldig förstoring, så att det går snabbt att växla mellan 10-faldig/20-faldig och 10-faldig/40-faldig. Samma funktion möjliggör dessutom enkla optiska justeringar: under centreringen kan kontrasten varieras samtidigt med hjälp av spaken.
Vertikal installation optimerar arbetet med mikromanipulatorer
En vertikal installation förhindrar att användaren oavsiktligt kommer i kontakt med mikromanipulatorerna när skjutreglaget manövreras eller vid optiska justeringar.
Fluorescensobservationer
Förutom blå och grön excitation erbjuder detta system med den välkända UIS2-optiken även UV-spektral excitation som tillval. Alla tre excitationstyper kan användas samtidigt och växlas snabbt och enkelt. Beroende på behov kan även andra UIS2-filter användas. Detta gör att det flexibla systemet kan anpassas optimalt till de många olika kraven inom fluorescensobservation. Tack vare den nyutvecklade fluorescenskondensorn, som säkerställer höga UV-transmissionsgrader, kan man med hjälp av olika UIS2-fluorescensobjektiv få knivskarpa och högupplösta fluorescensbilder
.

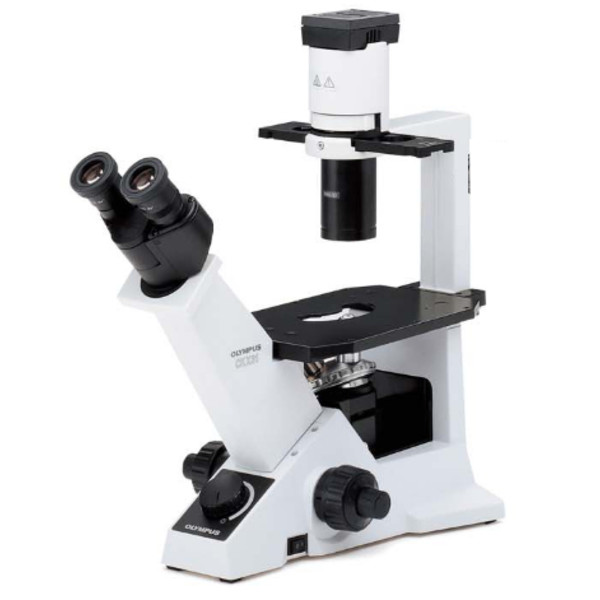

CKX31 Fas, bino, Hal, 40x, 100x, 200x, 400x
Invers mikroskopstativ för UIS-optik med ergonomisk binokulär tub, synfält 20:
- Okular: 2xWHB10x/20
- Grov- och finjustering: koaxial
- Plantbord: 160x250 mm, hållare för petriskålar Ø 35 mm
- Objektivrevolver: 4-faldig
- Kondensor: arbetsavstånd (72 mm), NA 0,3
- Halogenlampor: 2x6V30W
- Dagsljusfilter (45-LBD-IF)
- Centreringsfri faskontrastskjutare (IX2-SLP)
- Objektiv: UPLFLN4xPHP/0,13, CACHN10xPHP/0,25, LCACHN20xPHP/0,4 , LCACHN40xPHP/0,55
- Dammskydd, strömkabel
