Flattener är en lins som gör bildfältet plattare, eftersom det kröks något av primäroptiken. Denna krökning gör att stjärnor mot kanten av bildfältet blir mindre skarpa och "sträckta" i bilderna. Flattenern, även kallad fältutjämningslins, korrigerar detta fel.
Effekten av bildfältets krökning är särskilt märkbar vid små bländaröppningar (t.ex. f/5 till f/7) och stora kamerasensorer (t.ex. i en kamera). Det är här det lönar sig att använda en flattener. Astrofotografer kan njuta av bilder där stjärnorna förblir skarpa ända ut till bildens kant. Flattenern monteras mellan teleskopet och kameran.
Denna flattener fungerar även som en reducer (förkortar brännvidden). Det ger ett mer gynnsamt fokalförhållande (bländare). Den nödvändiga exponeringstiden blir kortare, optiken "snabbare". Dessutom förstoras synfältet så att även större himlakroppar kan observeras eller fotograferas.

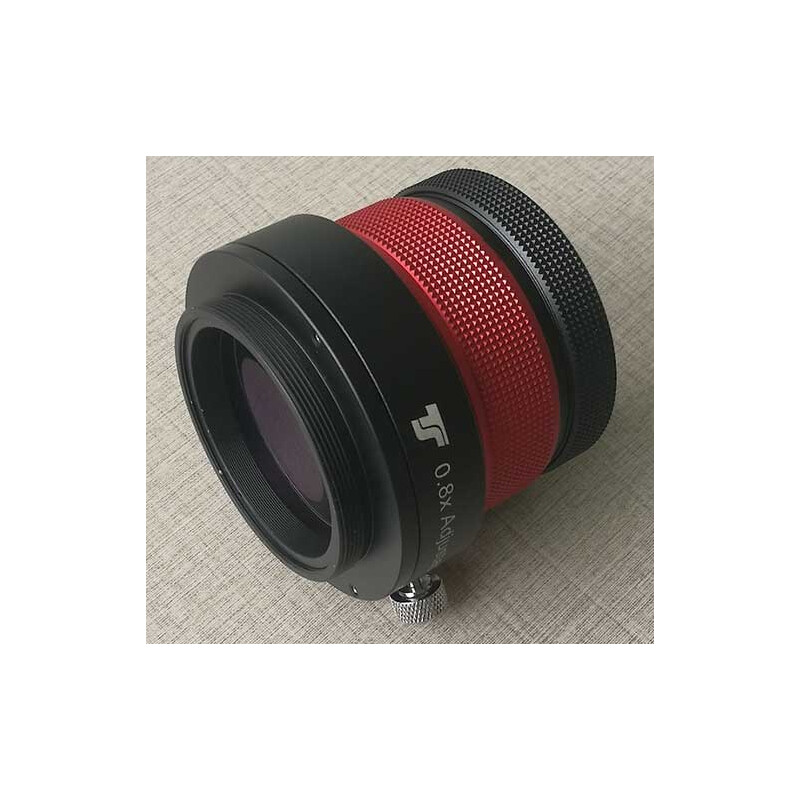

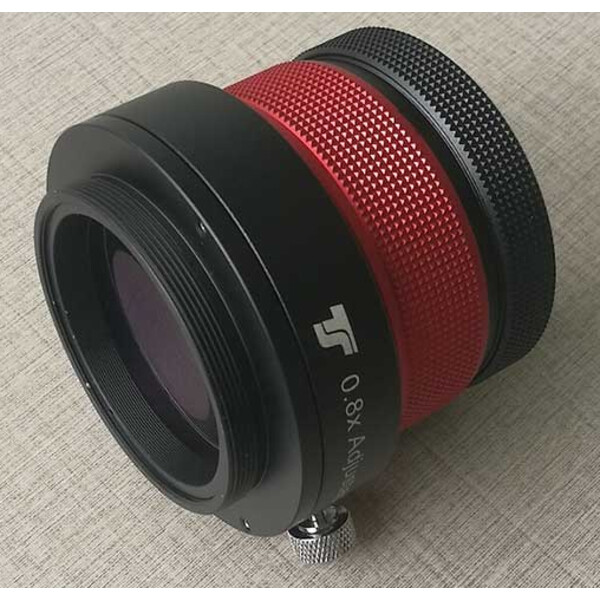

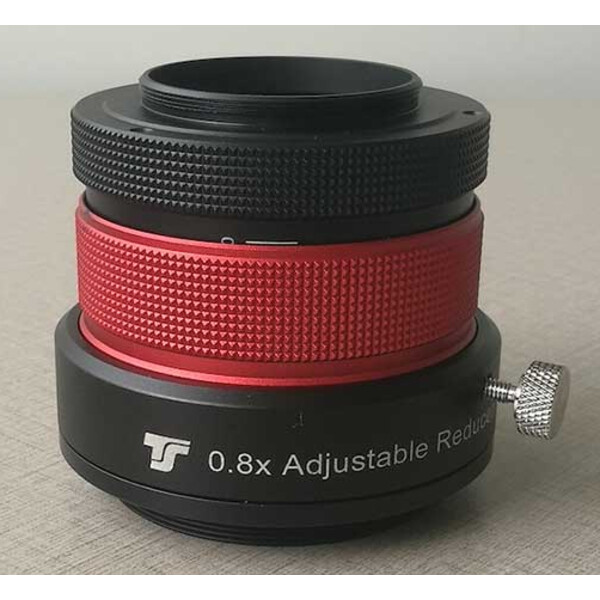

En viktig del av korrektorn är en integrerad finjustering. Genom att vrida på den räfflade ringen på correktorn kan du justera avståndet till sensorn med en noggrannhet på bråkdelar av en millimeter. Så snart du har uppnått önskat avstånd fixerar du det med klämskruven. På så sätt kan du bestämma det optimala avståndet med hjälp av testbilder med kameran ansluten, utan ytterligare adaptrar och inställningsringar. Kameran roterar inte under finjusteringen.

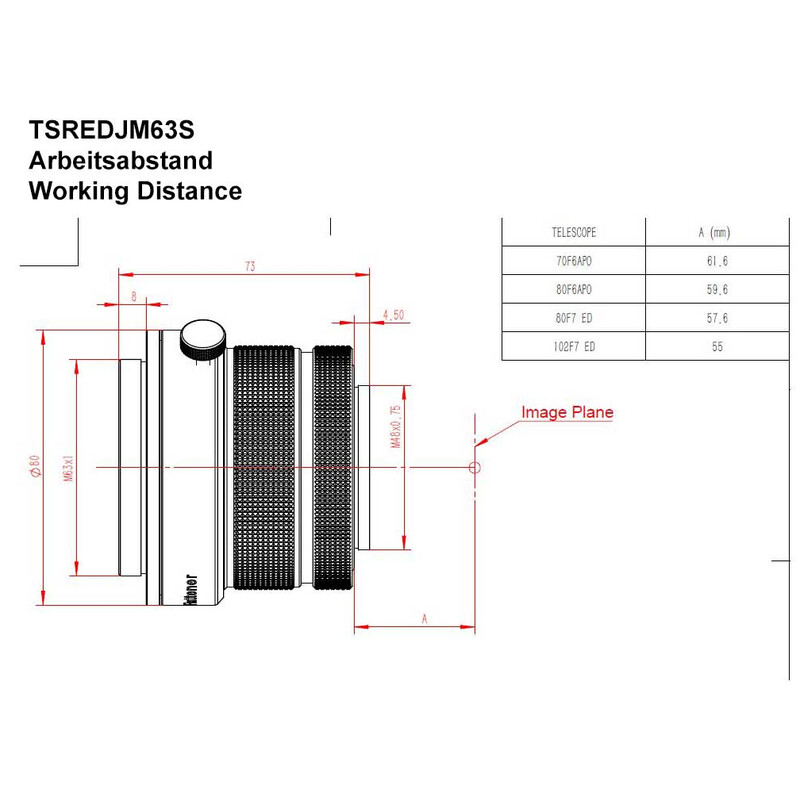

Följande inställningar från det innersta läget av justeringen till sensorn rekommenderas:
- Bländare 102 mm / brännviddsförhållande f/7: 55 mm
- Bländare 80 mm / fokalförhållande f/7: 57,6 mm
- Bländare 80 mm / brännviddsförhållande f/6: 59,6 mm
- Bländare 70 mm / brännviddsförhållande f/6: 61,6 mm
Konkret beräkningsexempel för följande utrustning:
- Teleskop: refraktor med 80 mm bländare f/6, d.v.s. 480 mm brännvidd.
- Kamera: spegelreflexkamera med 55 mm avstånd från M48-gängan till sensorn.
Förfarande: Arbetsavståndet är 59,6 mm enligt listan ovan. Subtrahera helt enkelt 55 mm (avstånd från gänga till sensor) från detta mått. Då återstår 4,6 mm.

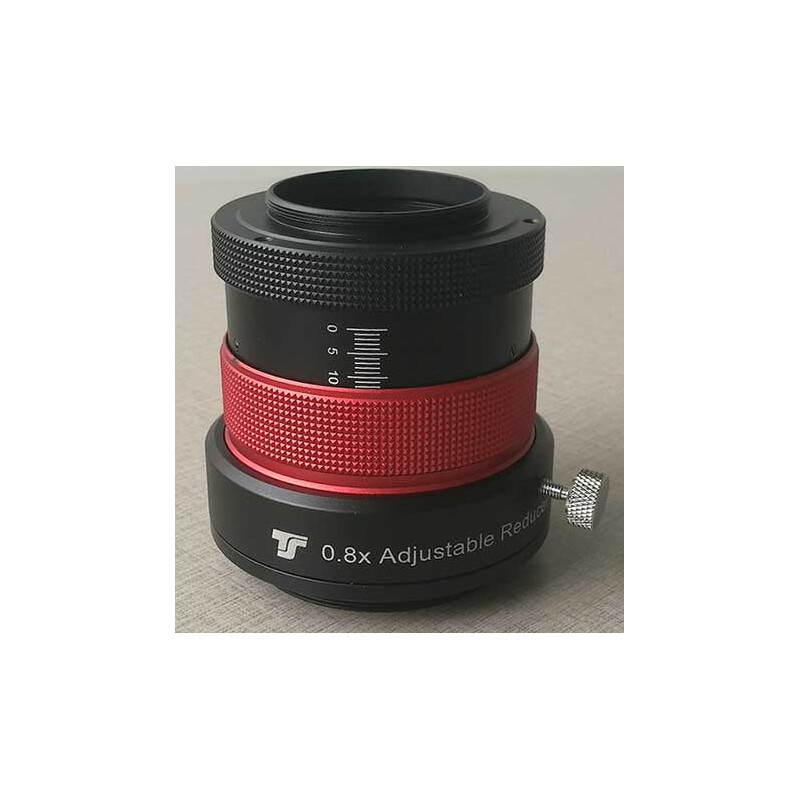

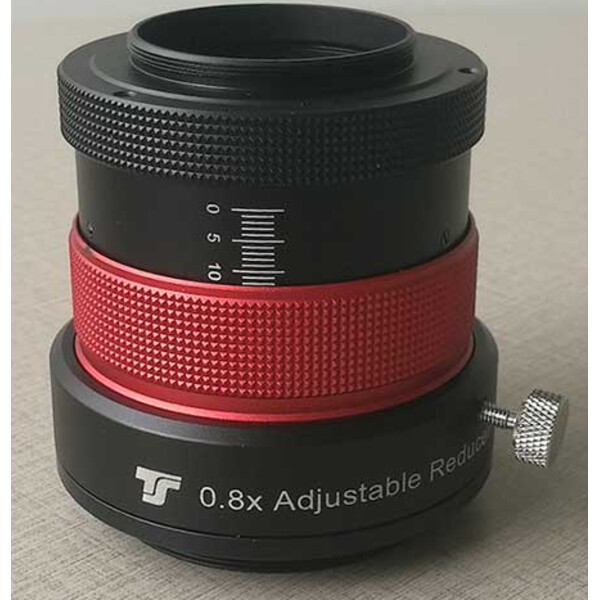

Vrid helt enkelt den variabla justeringen 4,6 mm utåt, detta kan enkelt justeras med hjälp av avståndsmarkeringarna. Du har nu det optimala avståndet och kan börja ta bilder.
