Telecentriska system används främst med H-alpha-filter för solobservation, där etalonen i H-alpha-filtret, som är planparallell till 1/100 lambda, kräver en perfekt parallelliserad strålgång över hela bilden.

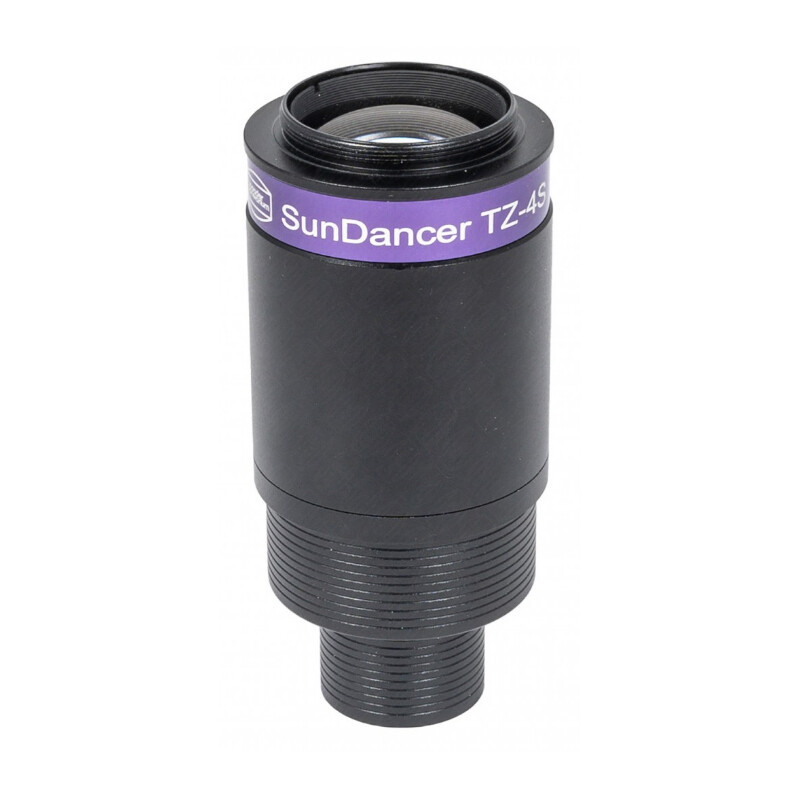

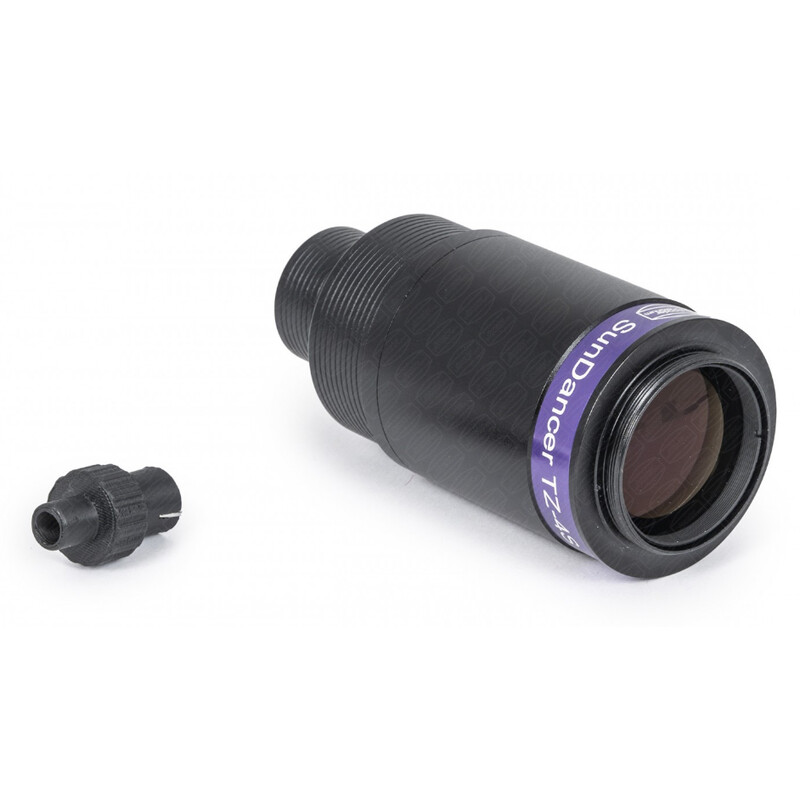

Den akromatiska telecentriken TZ-4S är konstruerad för hela det synliga spektrumet och kan därför användas för mer än bara H-alfa-system.
På grund av den parallella strålgången är den mycket godmodig när det gäller arbetsavståndet: Medan förstoringsfaktorn hos en klassisk barlowlins ändras med avståndet till okularet eller kameran, ändras inte förstoringsfaktorn och bildkvaliteten hos TZ-4S, även om kameran eller okularet är monterade betydligt bakom det konstruerade arbetsavståndet på 97 mm från T2.

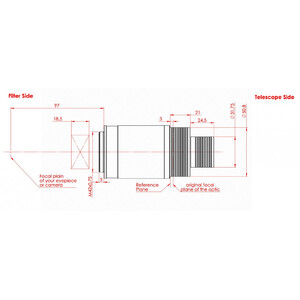

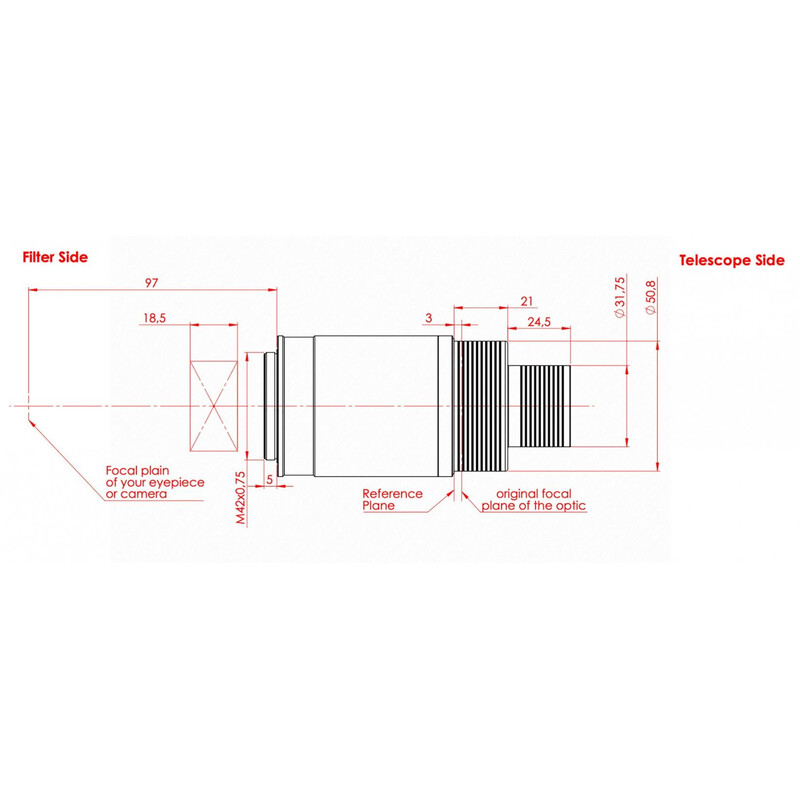

Den akromatiska TZ-4S belyser ett bildfält på 36 mm på ett avstånd av 97 mm från huvudkroppen. Kontrasten är bättre än med enkla barlows eller den okularprojektion som ofta används för höga förstoringar. Med 4x telecentric kan de nödvändiga höga visuella förstoringarna också uppnås med ortoskopiska okular med lång brännvidd. Det interpupillära avståndet för de okular som används ändras inte heller. Fokuspositionen ändras endast med 3 mm utåt vid användning av 2"-plug-in-anslutningen jämfört med ett 2"-okular.
Anslutningen på teleskopsidan sker via ett dubbelt 1,25"/2"-uttag med säkerhetsspår (dessa förhindrar lutning på grund av ett felaktigt placerat låsspår och ger samtidigt ett säkert grepp).
På kamerasidan ger T2-gängan en lutningssäker, säker anslutning även till tunga kameror eller T2-okularklämmor.

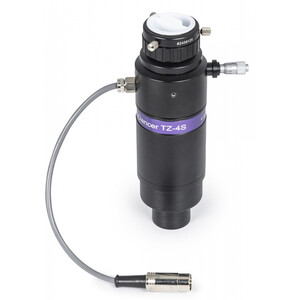

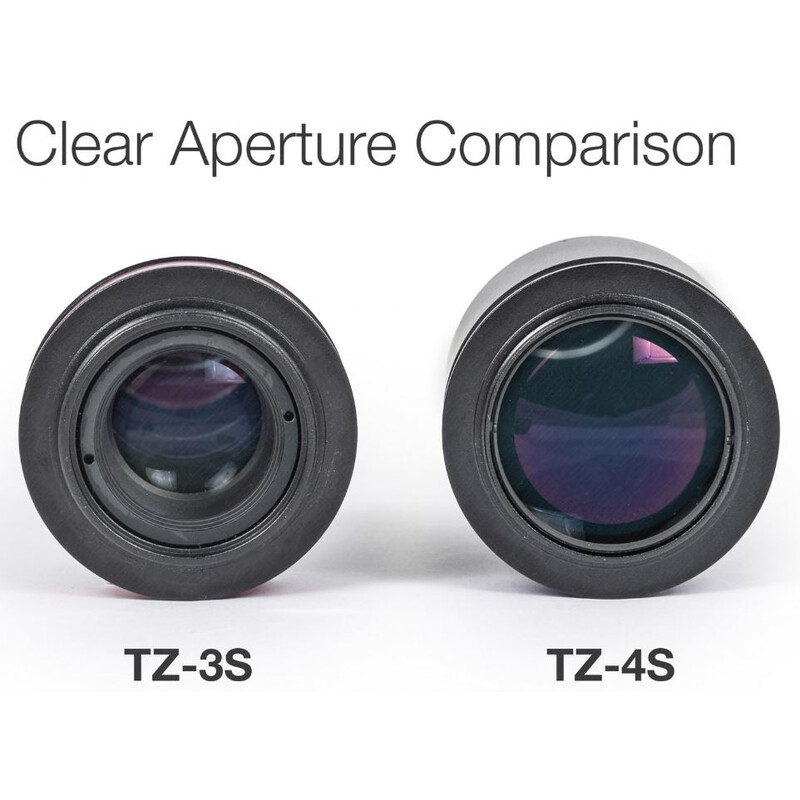

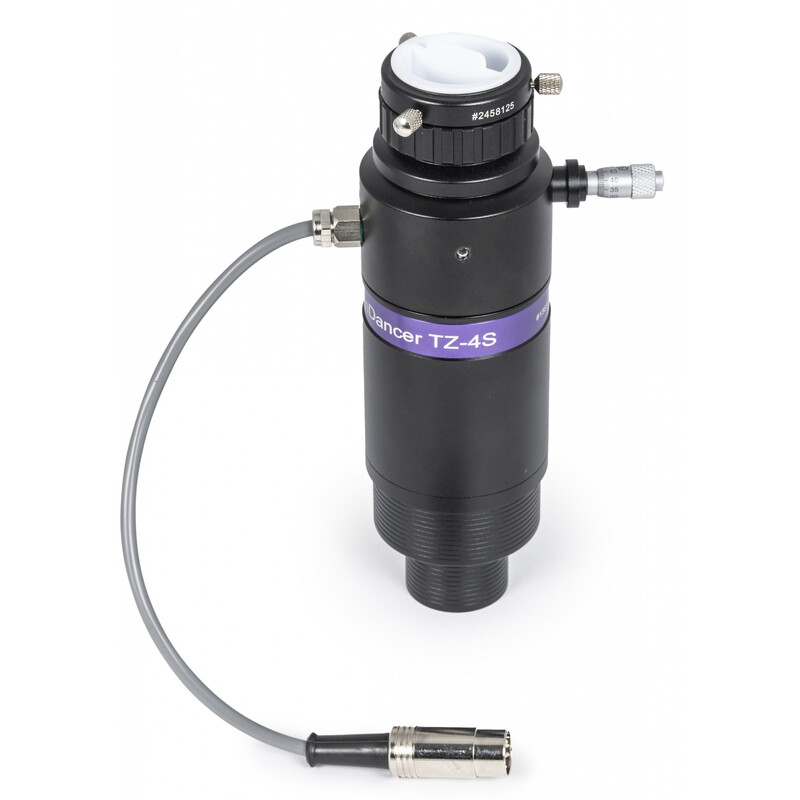

TZ-4S telecentric är speciellt utvecklad för Baader Solfilter SunDancer II TZ-3S H-alpha 2"/1,25" och ersätter den inbyggda 3x telecentricen. Detta innebär att SunDancer II H-alpha-filter även kan användas på teleskop med f/7-f/8 med det optimala brännviddsförhållandet på cirka f/30.
Observera: Blockfiltret H-alpha, som sätts in i fronten på TZ-3S, måste konverteras till TZ-4S för detta ändamål. Blockfiltret finns inte tillgängligt separat! Se anvisningarna under "Nedladdningar".
Det idealiska arbetsavståndet när du använder SunDancer II efter konverteringen är 70 mm från den gängade basen på T2-anslutningen på SunDancer II H-alpha-filter (istället för 65 mm med original TZ-3S).
